دستگاه سطح سنج

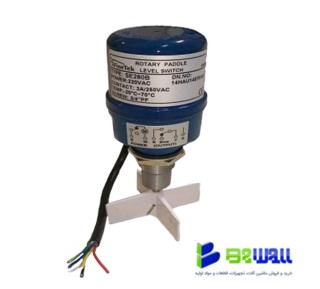

سطح سنج پره ای، از پره فلزی تشکیل شده است و به وسیله یک موتور الکتریکی به گردش در می آید. با رسیدن سطح مواد به پره در حال چرخش، مانع از دوران پره می شود و نیروی ناشی از ایستادن پره باعث می شود موتور از محور خود حرکت کند و میکروسوییچ موجود در لول سوییچ دورانی را فعال کند.ویژگی های سطح سنج روتاری یا لول سنج پره ای•    قابلیت استفاده در طیف وسیعی از مواد پودری و حتی مواد با دانه های درشت•    قابلیت اطمینان بالا•    عملکرد مداوم بدون نیاز به تعمیر و نگهداری•    نصب و راه اندازی آسان انها•    حساسیت قابل تنظیممیکروسوییچ، سیگنال پر یا خالی بودن مخزن را با ارسال سیگنال الکتریکی ارسال می کند. سطح سنج پره ای جهت کنترل سطح مخازن با مواد پودری و گرانولی استفاده می شود. و در صنایع مواد غذایی، سیمان، پتروشیمی و صنایعی که کنترل سطح مخازن مواد جامد مورد نیاز است کاربرد دارند.مکانیزم این کنترلرهای سطح الکترومکانیکی است پره فلزی که توسط موتور الکتریکی که در حالت عادی میگردد زمانی که سطح مواد به پره می رسد از حرکت پره جلوگیری میکنند و فشار ناشی از ایستادن پره باعث میشود موتور از محور خود جابجا شودو میکروسوئیچ تعبیه شده در ترمینال هد سطح سنج را تحریک میکند و با توجه به محل نصب شده کنترل سطح خروجی متناسب به پر یا خالی سطح مخزن را میدهد .به این  کنترلر های سطح یا لول سوئیچ ها اصطلاحا Paddle Level Switch  می گویند قیمت ، مشخصات و خرید سطح سنج پره ای و مشاهده 126 مدل دیگر سطح سنج

سطح سنج مغناطیسی جهت نمایش سطح مایع در مخزن ها مورد استفاده قرار می گیرد. یک آهنربا توسط شناور در استوانۀ لول گیج بالا و پایین می رود. یک ستون از آهنربا ها در طول مسیر این حرکت وجود دارند که آهنربا ها روی هم آنجا چیده شده اندو یکطرف هر آهنربا سفید و طرف دیگر رنگی می باشد هرگاه آهنربای متصل به شناور از مقابل آنها عبور کند براثر جذب و دفع قطب های مغناطیسی، دانه به دانه این آهنربا ها چرخیده و سطح مایع را نمایش می دهند.مزایای سطح سنج مغناطیسیوضوح نشانگر دارای دقت بالاقابلیت افزودن رله خروجیایمنبدون نیاز به نگهداری یا بسیار کمنصب ساده و آسانقابل استفاده در انواع شرایط فرآیندیطول عمر طولانی مدتمکانیزم کاملا مکانیکی و بدون منبع تغذیه الکتریکیسطح سنج مغناطیسی بر اساس قوانین فیزیکی،  نیروی فشار مایعات و خاصیت جذب و دفع قطب های غیر همنام و همنام آهنربا طراحی شده است، بدنۀ لول گیج لوله ای استوانه ای شکل می باشد که از ناحیۀ نازل های مربوطه به صورت عمودی بر روی مخازن نصب می گردد.سطح سنج مغناطیسی بر اساس قوانین فیزیکی،  نیروی فشار مایعات و خاصیت جذب و دفع قطب های غیر همنام و همنام آهنربا طراحی شده است، بدنۀ لول گیج لوله ای استوانه ای شکل می باشد که از ناحیۀ نازل های مربوطه به صورت عمودی بر روی مخازن نصب می گردد.کاربرد های سطح سنج مغناطیسی:مخازن آبمخازن شیمیاییتانک های سوختتانک های اسیددیگ های آب گرم و بخارصنایع نفت، گاز و پتروشیمیقیمت ، مشخصات و خرید سطح سنج مغناطیسی و مشاهده 126 مدل دیگر  سطح سنج

ویژگی های سطح سنج راداری اندرس هاوزر مدل FMR511) بازه دمایی(450+)-(196-) درجه سانتیگراد2) بازه فشار (160+)-(1-) بار3) حداکثر فاصله اندازه گیری تا ۴۰ متر4) اتصال خروجی 1/2 1 اینچ5) کشور سازنده آلمانقیمت ، مشخصات و خرید سطح سنج راداری اندرس هاوزر و مشاهده 126 مدل دیگر سطح سنجسطح سنج راداری اندرس هاوز یکی از متغییر هایی که در صنایع فرایندی اندازه گیری و کنترل آن مورد توجه می باشد سطح سیال است اطلاع از ارتفاع سیال به منظور کنترل واکنش هایی شیمیایی و صنعتی جلو گیری از سریز شدن سیلاب فرایندی و خطرناک حفاظت محیط زیست و تامین ایمنی واحد فرایندی ضروری می باشد .سطح سنج رادار، یکی از انواع روش های اندازه گیری سطح می باشد که به دلیل تکنولوژی خاص بکار رفته در آن، بیشتر در جاهایی مورد استفاده قرار می گیرد که دما و فشار بالا بوده و نمی توان از روش های دیگر اندازه گیری استفاده کرد. این روش تقریبا گران ترین روش اندازه گیری سطح می باشد.

ویژگی های لول سنج مغناطیسی سیستم های تحت فشار فانتینیحداکثر دمای مایع 200 درجه سانتیگرادحداکثر فشار 16 بارساخت ایتالیا از جمله ویژگی های لول سنج مغناطیسی سیستم های تحت فشار FANTINI  می توان به موارد زیر اشاره نمود:مدل  A42Aسطح دیفرانسیل 15-50 میلی مترنوع اتصال رزوه ای G1بدنه از جنس چدن جهت حفاظت از شناور، اتصالات رزوه ای 1 اینچمدل A41A:سطح دیفرانسیل 25-50 و 25-75 میلی مترنوع اتصال فلنجیشناور توپی و یک فلنج با تحمل فشار تا 25 بار که از جنس استیل ضد زنگ ساخته شده اند.بدنه توپی شکل از جنس چدن با دانسیته بالا و ضد شوکمدل A41B:سطح دیفرانسیل 55-210 ، 65-305 ، 95-370 و 140-570 میلی مترنوع اتصال فلنجیشناور توپی و یک فلنج با تحمل فشار تا 25 بار که از جنس استیل ضد زنگ ساخته شده اند.حداکثر دمای مایع 200 درجه سانتیگرادحداکثر فشار کاری 16 باردرجه حفاظت IP54ساخت ایتالیاقیمت ، مشخصات و خرید لول سنج مغناطیسی سیستم های تحت فشار فانتینی و مشاهده 126 مدل دیگر

سطح سنج خازنی براساس تغییر ظرفیت خازن عمل می‌کند. به شکل زیر توجه کنید. سطح سنج های خازنی به صورت پیوسته و گسسته میتوانند سطح مخزن شما را مانیتور کنند . برای سطح سنجی مخازن حاوی مواد پودری و گرانول یا پرک یکی از گزینه های شما انتخاب لول سوئیچهای خازنی است. عملکرد این لول مترها همانگونه که از اسم آنها بر می آید بر اساس خاصیت خازنی که معمولا بین سطح مخزن و الکترود سنسور برقرارمی شود می باشد . هر چقدر مقدار مواد بین الکترود و سطح مخزن بیشتر باشد خاصیت دی الکتریک خازن بیشتر شده و بر اساس آن می توان خروجی متناسب با ارتفاع مخزن به دست آورد.کاربرد سطح سنج خازنیدر تانکهای مخروطی و یا تانکهای کروی حتی اگر تانک از فلز ساخته شده باشد، به دلیل اینکه فاصله بین دیواره تانک و الکترود در طول این خازن ثابت نمی ماند و در نتیجه خطی نخواهد شد، یک مرجع موازی با الکترود لازم است. همچنین در سیالاتی که دارای ثابت دی الکتریک کم هستند، نیز باید از الکترود مرجع استفاده کرد، زیرا این مرجع به الکترود نزدیکتر است و تغییر ظرفیت بر واحد طول در مقایسه با حالتی که دیواره تانک، مرجع می باشد، بیشتر خواهد بود. معمولاً در مواردی که نیاز به الکترود دوم می باشد، از الکترودهای هم مرکز به شکل استوان هایی در این سیستم ها استفاده می شوند.سطح سنج خازنی  ساخت ایران دارای ولتاژ تغذیه24VDC /220VAC/110VAC  می باشد . این سنسورها به منظور تشخیص مواد پودری، دانه دانه و مایعات که در مخازن فلزی انباشته شده است، مورد استفاده قرار می گیرد. و براساس ظرفیت خازنی بوجود امده بین پروب سنسور و بدنه فلزی مخزن و تغییر آن در اثز وجود مواد کار می کنند.سطح سنج خازنی  ساخت ایران  بوسیله جامپر موجود روی مدار خروجی سنسور به صورت نرمال باز یا نرمال بسته تغییر حالت می دهد. میزان حساسسیت سنسور بوسیله پتانسیومتر روی مدار می تواند تغییر کند که با پیچاندن آن در جهت عقربه های ساعت حساسیت زیاد می شود و ئر جهت عکس عقربه های ساعت کم می شود. این سنسورها در دو نوع با پروب دارای روکش عایق برای مواد با هدایت الکتریکی بالا مانند: آب و اکسید آهن واکسید آلومینیوم و ...و پروب بدون روکش عایق برای مواد با هدایت الکتریکی پایین مانند: گچ و سیمان وانواع روغن و ...تولید می شوند.مزایای سطح سنج های خازنیقابلیت اطمینان بالاهزینه های نگهداری پایینتغییرات کم ثابت دی الکتریک تحت تاثیر عواملی چون دما، چگالی و ویسکوزیتهمناسب برای سیالات دوغابیمناسب برای سیالات جامدات پودری وگرانولیقابلیت کالیبره در خارج از مخزن و قبل نصبقیمت پایینسطح سنج خازنی برای گستره وسیعی از مایعات مانند آب، بنزین، آب میوه و اسید قابل استفاده است. حداکثر ارتفاعی که با این تجهیز می‌توان اندازه‌گیری کرد را می‌توان در حدود 10 متر تخمین زد. زیرا برخی محدودیت‌های فیزیکی، افزایش طول پراب را با مشکل مواجه می‌سازند.قیمت ، مشخصات و خرید سطح سنج خازنی  و مشاهده 126 مدل دیگر سطح سنج

سطح سنج آلتراسونیک یک دستگاه اندازه‌گیری است که برای اندازه‌گیری سطح مایعات، مواد جامد و یا سطح مواد متحرک استفاده می‌شود. این دستگاه با استفاده از اصل فرستادن موج‌های آلتراسونیک و دریافت بازتاب آن‌ها  از سطح مورد نظر، قادر به تعیین ارتفاع یا ضخامت سطح است.سطح سنج های آلتراسونیک سری UCS3، فرستنده و گیرنده های مافوق صوت هستند که با ارسال امواج صوتی به سطح مواد و دریافت آن ها، اطلاعات مربوط به الگوی سطح را به ترانسمیتر خود مخابره می کنند.  این داده ها به همراه اطلاعات لحظه ای دمای محیط که حسگر آن در بدنه سنسور تعبیه شده، در ترانسمیتر پردازش شده و نتیجه آن، فاصله اندازه‌گیری شده می‌باشد. کاربرد ها سطح سنج آلتراسونیک سری UCS3اندازه‌گیری پیوسته و بدون تماس سطح مواد سیال، خمیری و مواد جامد پودری دانه درشت داخل حوضچه ها، سیلوها و تانکرهامناسب از لحاظ بهداشتی برای سیلوهای مواد غذاییقابل استفاده برای محیط های معمولی و بخارات اسیدیکمترین نیاز به تعمیر و نگهداری با توجه به غیر تماسی بودن آندارای سنسور دمای داخلی جهت تصحیح اتوماتیک سرعت صوت و اندازه‌گیری دقیق فاصلهنرم افزار داخلی برای تنظیم پارامترها اصول کارکرد سطح سنج آلتراسونیک سری UCS3دارای گیرنده – فرستنده ما فوق صوت 40 کیلو هرتزارسال امواج صوتی به سطح سیال و محاسبه زمان رفت و برگشتپردازش اکوهای دریافتی و ارسال نتایج با سیگنال استاندارددریافت لحظه ای دمای محیط جهت تصحیح اتوماتیک سرعت و صوت اندازه گیری دقیق فاصلهسطح سنج آلتراسونیک سری UCS3، فرستنده- گیرنده­ هایی مافوق صوت هستند که با ارسال امواج صوتی به سطح مواد و دریافت آنها، اطلاعات مربوط به الگوی سطح را به ترانسمیتر خود مخابره می ­کنند.این داده­ ها به همراه اطلاعات لحظه ­ای دمای محیط که حس­گر آن در بدنه سنسور تعبیه شده، در ترانسمیتر پردازش شده و نتیجه آن، اطلاعات مربوط به فاصله مورد اندازه­ گیری می­ باشد که به صورت خروجی ­های استاندارد مانند ۴-۲۰mA و یا دیجیتال قابل ارسال می­ باشند.کاربرد ها سطح سنج آلتراسونیک سری UCS3اندازه گیری پیوسته سطح و حجم سیال داخل انواع مخازنمناسب از لحاظ بهداشتی برای سیلوهای حاوی مواد غذاییقابل استفاده برای محیط های معمولی و محیط های با بخارات اسیدیقابل استفاده برای سیالات دارای تللاطم و مخازن دارای همزنقیمت ، مشخصات و خرید سطح سنج آلتراسونیک سری UCS3 و مشاهده 126 مدل دیگر سطح سنج

سطح سنج راداری ساخت ایران برای اندازه گیری سطح از امواج الکترومغناطیس استفاده می کند. سطح سنج راداری ساخت ایران در مخازنی که دارای عمق زیاد،کف و سطوح ناهمگون هستند به کار می رود، این سنسور دارای دقت بالا می باشد که در شرایط دمایی بالا و در حالتی که مواد خورندگی و قابلیت اشتعال دارند استفاده می شود. روش استفاده شده در سطح سنج راداری ساخت ایران FMCW نام دازد و با ارسال یک باند فرکانسی در حدود 1.5گیگا هرتز در محدوده باند x و تحلیل نتایج بازگشتی کار می کند.رنج اندازه گیری: 30 مترخروجی:HART – 4~20mAدمای کاری: -40 الی +250 درجه سانتی گرادفشار کاری: -0.1~ 4MPAولتاژ کاری : 220VAC , 24VDCاستاندارد ضد انفجار : Exia IIC T6 Ga/Exd ia IIC T6 Gb قیمت ، مشخصات و خرید سطح سنج راداری و مشاهده 126 مدل دیگر سطح سنج

سطح سنج رادار مدل GRLM-70 ساخت  DINEL دارای مشخصاتی به شرح زیر می باشد:ارتفاع سنج یا سطح سنج رادار با موج متمرکز توسط آنتن،مناسب برای اندازه گیری پیوسته مایعات متفاوت،و مواد خمیری و جامدقابلیت نصب عمودی در کانتینرها،سیلوها،مخازنآنتن استیل،و اندازه گیری سطح مایعات خورنده تا ارتفاع 40 متراندازه گیری خطی در مخازن حاوی مواد عایق با اشکال و ابعاد مختلفقابلیت چک سریع مقدار روی نمایشگرقابلیت نصب و استفاده آسانقابل استفاده در محیط های انفجاریخروجی 20-4 میلی آمپر با پروتکل ارتباطی HARTسنسور سطح رادار با قابلیت اندازه گیری محیط های مختلف: آب، فاضلاب، آرد، برنج، ذرات معلق، ذرات پلاستیک، سیمان … با دقت بسیار بالا. عملکرد سنسور بر اساس اصل موج رادار است، بنابراین پاسخ دستگاه بسیار بالا و تقریباً آنی است زیرا همانطور که می دانیم سرعت موج رادار برابر با سرعت نور است، بنابراین سرعت اندازه گیری سنسور خیلی بالاست چرخش رادار بسیار سریع است.سطح سنج راداری دینل مدل GRLM-70 یک دستگاه اندازه گیری جمع و جور است که از دو قسمت اصلی تشکیل شده است - یک سطح سنج (محفظه) و یک ماژول نمایشگر (صفحه نمایش) می باشد. این سطح سنج پالس های الکتریکی بسیار کوتاه (0.5ns) را انتقال می دهد ، که به یک خط انتقال یک سیم (الکترود اندازه گیری) متصل می شوند.قیمت ، مشخصات و خرید سطح سنج رادار مدل GRLM-70 و مشاهده 126 مدل دیگر سطح سنج

سطح سنج هیدروستاتیک ترانسمیتر مدل SB-HL ساخت smartbieneبر مبنای اندازه گیری سطح سنج هیدروستاتیک عموما، ارتفاع را در یک ظرف باز با توجه به اصل زیر اندازه گیری می کند:سیال فشار ایجاد می کند که با افزایش ارتفاع پر شدن، فشار افزایش می یابد. این فشار، با افزایش نسبت به ارتفاع پر شدن، ستون مایع نامیده می شود.سطح سنج هیدرواستاتیک SB-HL یک ترانسمیتر فشار شناور برای اندازه گیری سطح در چاه ها، حوضچه ها و لوله های باز است. اندازه گیری سطح با استفاده از اندازه گیری فشار تحت تأثیر نصب  لوله داخلی نیست. دقت شامل اثرات خطی، هیسترزیس و تکرارپذیری است.سطح سنج هیدرواستاتیک SB-HL یک ترانسمیتر فشار شناور برای اندازه گیری سطح در چاه ها، حوضچه ها و لوله های باز است. اندازه گیری سطح با استفاده از اندازه گیری فشار کاملا تحت تأثیر نصب فوم یا لوله داخلی نیست ودقت شامل اثرات خطی، هیسترزیس و تکرارپذیری است.مشخصات فنی سطح سنج هیدرواستاتیک ترانسمیتر مدل SB-HL شامل موارد زیر می باشد :• شرایط مرجع: 25 درجه سانتیگراد (77 درجه فارنهایت)• دقت: %0.1-/+ کل بازه (URL) تا %0.5-/+ کل بازه (URL)• پایداری: %0.25± FS/year• زمان پاسخگویی: 30msec• رزولوشن خروجی: %0.05 کل بازه (URL)• دقت ال سی دی: %0.05± کل بازه (URL) + آخرین رقم• دقت شامل اثرات خطی، هیسترزیس و تکرارپذیری است.• نمایش: ال سی دی TFT تمام رنگی 2.8 اینچ با نور پس زمینه LED• ولتاژ منبع تغذیه: 24VDC• جریان خروجی: 0 تا 10، 0 تا 20، 4 تا 20 میلی آمپر MAX Load: 500Ω• رله های خروجی: 2 یا 4 رله، 0.5A-220VAC یا 4A-30VDC• همه پورتهای ورودی و خروجی: مدار حفاظت شده 30VDCقیمت ، مشخصات و خرید سطح سنج هیدروستاتیک ترانسمیتر مدل SB-HL و مشاهده 126 مدل دیگر سطح سنج

گیج سطح مغناطیسی ساخت ایران از خاصیت شناور بودن اجسام در سطح مایع استفاده می کند.گیج سطح مغناطیسی ساخت ایران دارای نمایشگر شیشه ای می باشد که تعدادی گوی رنگی درون آن قرار دارد ،یک طرف این گوی ها به رنگ سفید و سمت دیگر آن به رنگ قرمز می باشد ،این گوی ها در سوئیچ سطح شناوری دارای یک شناور می باشد که به یک اهرم متصل است و با حرکت آن در سطح سیال جا به جا می شود،در سوئیچ سطح شناوری اهرم یک سوئیچ مکانیکی را تحریک می کند، این سوئیچ را می توان به عنوان یک کنتاکت بدون ولتاژ در مدار فرمان پمپی که مخزن را پر یا خالی می کند به کار برد. به نحوی درون نمایشگر نصب می شوند که در زمان خالی بودن محفظه سمت سفید آنها که معنای خالی بودن مخزن است نمایش داده شود ،هنگامی که سطح سیال بالا می رود و شناور مغناطیسی را جا به جا می کند ،قطبهای همنام شناور و گوی های مغناطیسی روبروی هم قزار گرفته و گوی ها حول یک محور به اندازه 180 درجه چرخش می کنند و سمت رنگی آنها نمایش داده می شود.قیمت ، مشخصات و خرید گیج سطح مغناطیسی و مشاهده 126 مدل دیگر

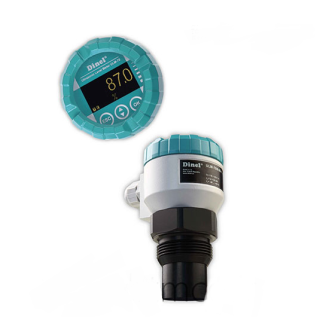

سطح سنج آلتراسونیک مدل ULM70  ساخت DINEL دارای مشخصاتی به شرح زیر می باشد:اندازه گیری پیوسته ارتفاع غیر تماسیمناسب جهت اندازه گیری ارتفاع مایعات متفاوت و مواد جامددارای نمایشگر بیرونی با کنتراست OLEDقابلیت تنظیم آسان بدون نیاز به مواد اندازه گیری شدهقابلیت چک سریع مقدار روی نمایشگرقابلیت استفاده در محیط های انفجاریخروجی 20-4 میلی آمپر با پروتکل ارتباطی HARTسطح سنج التراسونیک دینل مدل ULM-70 دستگاهایی بسیار جمع و جور وسبک هستند که شامل مبدل الکتروآکوستیک، واحد پردازنده مرکزی و ماژول نمایشگر می باشند. این مبدل امواج صوتی منعکس شده را بازیابی می کند که متعاقباً در ماژول الکترونیکی پردازش می شوند.سطح سنج التراسونیک دینل مدل ULM-70 دستگاهایی بسیار کوچک وسبک هستند که شامل مبدل الکتروآکوستیک، واحد پردازنده مرکزی و ماژول نمایشگر می باشند. این مبدل امواج صوتی منعکس شده را بازیابی می کند که متعاقباً در ماژول الکترونیکی پردازش می شوند.** مشاهده 120 مدل دستگاه سطح سنج **

سطح سنج آلتراسونیک مدل ULM53 ساخت DINEL دارای مشخصاتی به شرح زیر می باشد:ندازه گیری پیوسته در مایعات(حتی مایعات آلوده) مواد خمیری و چسبناک در مجراهای باز و بسته، فاضلاب ها و کانال های باز سطح سنج آلتراسونیک مدل ULM53 قابلیت استفاده در محیط های انفجاری را داردنمایش از طریق دو LEDخروجی جریانی و ولتاژیامکان دریافت خروجی به صورت افزایشی و کاهشی(20-4 میلی آمپر/ 4-20میلی آمپر جریانی و10-0/ 10-0 ولت ولتاژی)سطح سنج آلتراسونیک با اصلی به نام زمان پرواز و با استفاده از اندازه گیری سرعت صوت کار می کنند . سنسور یک پالس فرکانس بالا (عموما در محدوده 20 … 200 kh) ارسال می کند سپس بازگشت آن  را گوش می دهد پالس به شکل یک مخروط معمولا با زاویه راس 6 درجه منتشر می شودقیمت ، مشخصات و خرید سطح سنج آلتراسونیک مدل ULM53 و مشاهده 126 مدل دیگر سطح سنج
