دستگاه سطح سنج

از لول سوئیچ های لرزشی (دیاپازونی) به منظور کنترل سطح مایعات و جامدات پودری در صنایع مختلف استفاده می گردد. لول سوئیچ های لرزشی قابلیت اندازه گیری سطح پودرهای خیلی ریز و جامدات گرانول را دارا بوده و همچنین توانایی اندازه گیری سطح پودرهای بسیار سیال و مواد الکترواستاتیک را با تعیین فرکانس های ارتعاشی مناسب و تنظیم حساسیت مناسب دارا می باشند.لول سوئیچ لرزشی در حالت عادی با فرکانس تعریف شده ای شروع به ارتعاش می نماید. زمانی که سیال مورد نظر به سطح مشخص می رسد، تغییر محیط دامنه موجب می گردد که  مقدار فرکانس ارتعاش تغییر نماید و در نهایت فرمان خروجی سوئیچ مورد نظر صادر می گردد. لول سوئیچ های دیاپازونی (diapason level switch) از جمله مهم ترین سطح سنج ها در صنعت هستند که از فناوری ارتعاش برای تشخیص مواد بصورت نقطه‌ای استفاده می‌کنند. این تجهیزات عمدتاً در مایعات و جامدات پودری استفاده می شود که سبک بوده و امکان تشکیل توده های سنگین در آنها وجود ندارد. سنسورهای سطح دیاپازونی با گذشت زمان امتحان خود را به نحو احسن پس داده اند و همچنان به عنوان یکی از قابل اعتماد ترین سنسورهای تشخیص سطح بر بازار تسلط دارند . این تجهیز در بازارکشورایران با اسامی مانند سطح سنج دیاپازونی، سطح سنج ارتعاشی، لول سوئیچ ویبره، سنسور لرزشی ، سنسور چنگالی ، سوئیچ سطح لرزشی و... چندین نام دیگر شناخته می شود.عملکرد لول سوئیچ دیاپازونی یا ارتعاشیلول سوئیچ دیاپازونی یا ارتعاشی یکی از انواع کلید های کنترل سطح هستند. 2 مدل لول سوئیچ ارتعاشی وجود دارد، که یکی از آنها برای تنظیم سطح جامدات پودری استفاده می شود و انواع دیگر برای کنترل سطح سیال تولید و عرضه می شوند. اساس عملکرد سوئیچ های سطح دیاپازونی بر اساس لرزش و تغییر فرکانس ارتعاش است.با اعمال جریان به کریستال پیزوالکتریک؛ ارتعاش ایجاد شده توسط این به یک چنگال دیاپازون، منتقل می شود. شدت جریان و ارتعاش ایجاد شده در کریستال پیزوالکتریک به قدری زیاد است که دیاپازون در رزونانس یا فرکانس تشدید خود می لرزد. هنگامی که دامنه ارتعاش در مایع یا جامد غوطه ور می شود، فرکانس رزونانس آن تغییر می کند که حدود 10-20٪ است. این تغییر فرکانس توسط کریستال پیزوالکتریک گرفته می شود و باعث کاهش جریان عبوری از آن می شود. افت جریان با مدار مرجع مقایسه شده و در نهایت باعث سوئیچ رله خروجی می شود.ویژگی های لول سوئیچ دیاپازونیتعیین سطح نقطه ای مایعات و جامداتبسیار مناسب برای مایعات و جامدات پودریمورد استفاده در دما و فشارهای بالابرخی از کدها برای استفاده در مناطق انفجاری (EX) مناسب هستند.دارای سیگنال های خروجی متنوع: رله ای،ترانزیستوری(PNP)،فرکانسی(PFM)،نامور،جریانی(8/16 میلی آمپر)،شبکه(پروفیباس)دارای اندازه های مختلف و اتصالات مکانیکی است.قابلیت نصب به صورت افقی و عمودیمزایا و معایب لول سوئیچ ارتعاشیاز مزایای آن می توان به کاربردهای متنوع و قیمت مناسب و همچنین عدم وجود تنظیمات و نگهداری پیچیده اشاره کرد. با وجود مزایای ذکر شده در بالا، این دسته از لول سوئیچ دیاپازونی دارای معایبی مانند محدود کردن عملکرد مربوط به اندازه دانه های جامد و ذرات مایع هستند. بنابراین، آنها فقط برای استفاده در مواد جامد با اندازه دانه کمتر از ده میلی متر مناسب هستند. همچنین، برای استفاده در مایع، محدودیت مشابهی برای جامدات به ذرات معلق در مایع وجود دارد. همچنین یکی از محدودیت های این نوع تغییر سطح این است که سطح محدود به اشکار سازی یک نقطه یا سطح می باشد.مواردی که در انتخاب لول سوئیچ های دیاپازونی و ویبره باید رعایت کنید:نوع تغذیه DC یا ACمحدوده دماوفشار درون مخزنخروجی و تعداد کنتاکت های open , closeآلیاژ یا جنس سنسور مناسب با کاربرد شمانوع مواد داخل سیلو (مایع، جامد، اسیدی، قلیایی و تهاجمی)نحوه اتصال تجهیز به مخزن یا سیلو که بصورت انواع رزوه و فلنج با متریال های مختلف قابل کانفیگ است.برای خرید لول سوئیچ های لرزشی یا ارتعاشی اینجا کلیک کنید.قیمت ، مشخصات و خرید لول سوئیچ های لرزشی یا ارتعاشی و مشاهده 126 مدل دیگر

 سطح سنج ابرگان با استفاده از محاسبه تراز آب به صورت غیرتماسی توسط تابش پرتو به سطح آب و با دقت یک دهم میلی متر تا 18 متر را اندازه گیری می کند و همچنین به صورت مخابره برخط به سرور از طریق بستر GPRS و SMS امکان انتقال و محاسبه را میسر می سازد از طرفی نیاز به کالیبره نمودن و بازدید دوره ای را ندارد و تمامی پردازش ها از طریق راه دور امکان پذیر خواهد شد.دستگاه سطح سنج لیزری ابرگان یک پک سطح سنج مخصوص ایستگاههای هیدرومتری می باشد که بصورت غیرتماسی سطح آب را اندازه گیری میکند و به طور آنلاین به سامانه پایش و تجمیع اطلاعات ارسال می نماید.ازویژگی های  مهم این سطح سنج لیزری امکان پایش پیوسته تراز آب بوده و از راه دور قابلیت برنامهدستگاه سطح سنج لیزری ابرگان یک پکیج سطح سنجی ویژه ایستگاههای هیدرومتری می باشد که بصورت غیرتماسی سطح آب را اندازه گیری میکند و بصورت آنلاین به سامانه پایش و تجمیع اطلاعات ارسال می نماید.ریزی و تنظیمات را برای بهره بردار اماده می سازد.قیمت ، مشخصات و خرید سطح سنج لیزری ابرگان و مشاهده 126 مدل دیگرسطح سنج

با توجه به قانون ارشمیدس برهر جسم شناور در سطح سیال یک نیروی رو به بالا وارد می شود، با بکارگیری این نیرو در سنسورهای شناوری می توان ارتفاع سیال را اندازه گیری کرد. این نیرو منجر به جابجایی شناور در سطح سیال می شود، با تعیین محل شناور می توان سطح سیال را اندازه گیری کرد.سطح سنج شناوری به یک اهرم متصل است و با حرکت آن در سطح سیال جابجا می شود. اهرم یک سوییچ مکانیکی را تحریک می کند، این سوییچ را می توان به عنوان یک کنتاکت بدون ولتاژ در مدار فرمان پمپی که مخزنی را پر یا خالی می کند به کاربرد. در صورتی که سطح سیال درون مخزن به ارتفاع مورد نظر برسد، سوییچ تحریک شده و فرمان توقف پمپ صادر می شود، تا از سرریزشدن مخزن جلوگیری شود. همچنین می توان با قرار دادن یک خط کش درجه بندی شده در کنار اهرمی که به شناور متصل شده است، ارتفاع درون مخزن را به طور پیوسته نیز نمایش داد.قیمت ، مشخصات و خرید سطح سنج شناوری و مشاهده 126 مدل دیگر سطح سنج

سطح سنج پره متحرک یکی از ابزارهای اندازه گیری برای سیالات میباشد. با توجه به توسعه صنایع گوناگون اندازه گیری ها در کنترل نمودن فرایند از نقش بسزایی برخوردار هستند. این اندازه گیری ها مقادیر درست پارامترهای مورد نیاز در صنایع را مشخص میکنند. یکی از این پارامترها که در بسیاری از بخش ها و صنایع مورد نیاز است سطح مواد مختلف میباشد.بنابراین سطح سنج ها که سطح سنج پره متحرک نیز یکی از انواع آن محسوب میشود بسیار پرکاربرد هستند. سنجش نادرست از میزان سطح و ارتفاع در مواد مختلف میتواند به بسیاری از تجهیزات مورد استفاده نیز آسیب وارد نماید. مثلا کمتر بودن سطوح سیالات در مخازن موجب خرابی پمپ ها خواهد شد. یا افزایش سطح آن ها باعث سر ریز شدن سیال می شود.این سنسورها از پره هایی تشکیل شده اند که به کمک یک موتور الکتریکی و با دورکم به چرخش در می آیند. وقتی که سطح سیال بالا می آید و با این پره ها برخورد می کند، مانع چرخش پره ها می شود،  در این زمان سطح سنج با پره متحرک عمل کرده و سطح سیال را نشان می دهد. این سنسورها بیشتر در اندازه گیری سطح جامداتی همچون سیلوهای گندم و سیمان بکار می روند و بسیار ساده، ارزان و قابل اطمینان هستند. تغییرات دما و چگالی برنحوه عملکرد این سنسورها تاثیر گذار نیست. چننچه این سنسورها برای اندازه گیری سطح مایعات به کار گرفته شوند باید به این مساله توجه داشت که چسبندگی سیال، از میزان طراحی شده برای سنسور بیشتر نباشد.این سنسورها نسبت به شوک و ارتعاش در سیستم حساس هستند و نباید در محلی که لرزش های زیادی وجود دارد نصب شوند. قبل از تعیین محل نصب سنسور باید محل ورودی و خروجی مواد جامد به مخزن و نحوه قرارگرفتن مواد و شیب آنها درون مخزن بررسی شود، سقوط اجسام از بالا نیز منجر به شکستن پره هاب سنسور خواهد شد، لذا سنسور نباید در مسیر ورودی مخزن نصب شود. هنگامیکه سنسور در کنار مخزن نصب می شود باید شیبی به سمت پایین داشته باشد تا مواد اطراف پره ها نیز همزمان با پایین رفتن سطح مواد درون مخزن، به سمت پایین هدایت شود.سوئیچ سطح ارتعاشی یک کلید سطح عالی برای تشخیص مواد با وزن مخصوص پایین و ثابت دی الکتریک پایین است.مزایایمی تواند اجسام با وزن مخصوص کم (وزن سبک) را تشخیص دهد. برای اجسامی که باید اندازه گیری شوند و توسط سوئیچ پارویی در حال حرکت هستند مناسب است.می تواند اجسام با گذردهی نسبی کم را تشخیص دهد. برای اجسامی با ثابت دی الکتریک پایین که تنظیم آنها با سوئیچ سطح خازنی دشوار است مناسب است.اگر این محصول را پسندیدین میتوانید از محصول دیگزمان سطح سنج سرووموتوری نیز دیدن کنیدقیمت ، مشخصات و خرید سطح سنج با پره متحرک و مشاهده 126 مدل دیگرسطح سنج

سطح سنج مقاومتی نوع غوطه وری طریقه اندازه گیری بر حسب تشخیص و حساسیت الکترودها به مقدار  مقاومت سیال که این سطح سنج مقاومتی فقط در مایعات با مقاومت الکتریکی کم کاربرد دارد  مانند آب غیر مقطر. از این سنسور به عنوان لول سوئیچ هم استفاده میشود.** مشاهده 120 مدل دستگاه سطح سنج **اگر این محصول را پسندیدین میتوانید از محصول دیگرمان سطح سنج دیافراگمی نیز دیدن کنید

به طور تماسی و از جمله سطح سنجهای قدیمی می باشد که از طریق گوی شناور بر  سطح سنج سروو موتوری روی سطح و اتصال آن با ریسمان به یک شمارنده که با تغییر ارتفاع مواد مقدار آن  نیز تغییر می کند.این نوع سیستم اندازه گیری ارتفاع بر اساس روش شناورب عمل می کند، بدین ترتیب که یک قطعه‌ی شناور از طریق یک رشته سیم مقاوم دربرابر مواد شیمیایی و تنش مکانیکی به یک سروو موتور وصل و درسطح مایع به حالت غوطه‌ور نگه‌داشته می شود. نقطه‌ی تعادل نیرو ملاک اندازه گیری سطح می‌باشد زیرا دقت سیم، قرقره و سروو موتور در این روش اندازه گیرب حایظ اهمیت می باشد.برای خرید سطح سنج سروو موتوری و یا اطلاع از قیمت سطح سنج سروو موتوری لطفا درخواست قیمت خود را ثبت کنید.اگر این محصول را پسندیدین میتوانید از محصول دیگرمان سطح سنج با پره متحرک نیز دیدن کنید.قیمت ، مشخصات و خرید سطح سنج سروو موتوری و مشاهده 126 مدل دیگرسطح سنج

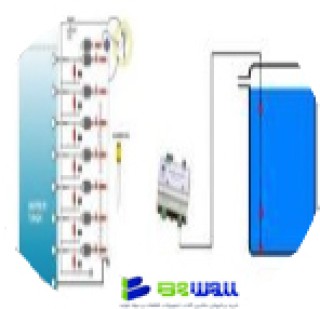

بوسیله سنسورهای آهن ربایی که بر روی لول گیج مغناطیسی نصب می گردند می توان فرمانهای لازم را توسط پانل الکتریکی مربوطه مستقیما به تابلوهای اصلی برق ارسال نمود و بدین طریق با Start  و Stop کردن الکترو پمپهای تغذیه مخازن، سطح مایع را در ارتفاع موردنظر کنترل نمود یا با نصب لول تــرانسمیتر بر روی لول گیج مغناطیسی می توان با ارسال جریان خروجی mA 20 – 4 به سیستم های PLC یا مانیتورینگ در محل های جداگانه ای سطح سیال را مشاهده و کنترل نمود.موارد مصرف لول گیج مغناطیسی*مخازن آب گرم*تانک های سوخت*دیگ های آب گرم و بخار*صنایع نفت، گاز، پتروشیمیقیمت ، مشخصات و خرید لول گیج مغناطیسی ( ترانسمیتر) و مشاهده 126 مدل دیگر

بوسیله سنسورهای آهن ربایی که بر روی لول گیج مغناطیسی نصب می گردند می توان فرمانهای لازم را توسط پانل الکتریکی مربوطه مستقیما به تابلوهای اصلی برق ارسال نمود و بدین طریق با Start  و Stop کردن الکترو پمپهای تغذیه مخازن، سطح مایع را در ارتفاع موردنظر کنترل نمود یا با نصب لول تــرانسمیتر بر روی لول گیج مغناطیسی می توان با ارسال جریان خروجی mA 20 – 4 به سیستم های PLC یا مانیتورینگ در محل های جداگانه ای سطح سیال را مشاهده و کنترل نمود.

برای مانیتورینگ یا انتقال اطلاعات ارتفاع مواد موجود در مخازن با توجه به وضعیت مخزن و بسته به شرایط خاص مخزن اعم از تحت فشار بودن و دمای کاری آن و یا وجود بخارات موجود و یا نوع ماده که میتواند مایع یا مواد پودری و دانه ای باشد از مکانیزمهای مختلف میتوان استفاده کرد . متداول ترین روش برای انتقال اطلاعات سطح مخزن مخصوصا در مخازن تحت فشار استفاده از ترانسمیتر اختلاف فشار می باشد.در عین حال در موارد متعددی نظیر مواد پودر یا قیر و …. میتوان از نمونه ترانسمیتر راداری استفاده نمود.قیمت ، مشخصات و خرید لول ترانسمیتر و مشاهده 126 مدل دیگر

سوییچ و ترانسمیترهای ضد انفجار همانند سایر ملحقات سطح سنج های مغناطیسی به راحتی بر روی آنها قابل نصب و تنظیم هستند و جهت کنترل سطح در مناطق مستعد خطر به کار برده می شوند. کنترل سطح ضد انفجار بر روی بدنه سطح سنج مغناطیسی نصب می شود و با میدان مغناطیسی فلوتر عمل می­ کند. از این سوئیچ می­توان به منظور کنترل سطح یا آلارم استفاده نمود.اگر این محصول را پسندیدین میتوانید از محصول دیگرمان لول سوئیچ RF نیز دیدن کنیدقیمت ، مشخصات و خرید کنترل سطح ضد انفجار و مشاهده 126 مدل دیگرسطح سنج

سنسور آلتراسونیک با قابلیت اندازه گیری فاصله تا 1200 سانتیمترو پک کاملا ضد آب همراه با خروجیهای سریال و سوئیچ و وضوح اندازه گیرییک میلیمتر و یا یک سانتمیتر قابل تنظیم توسط نرم افزار و توان مصرفی بسیار کمقابل اتصال به باتری برای زمانهای طولانی ، پشتیبانی از پروتکل متداول مدباس و سریالسطح سنج و فاصله سنج آلتراسونیک دارای پیوسته انحصاری و همراه با نرم افزار تنظیمات رایگان و یکسال گارانتی تعویض و قیمت نازل قابل رقابت با محصولات با کیفیت اروپاییمحدودیتهای مهم نصب این سنسور:- مخازن با فشار بالاتر از رنج کاری دستگاه ( مندرج در کاتالوگ فنی )- مخازن با دمای خارج از رنج کاری دستگاه ( مندرج در کاتالوگ فنی )- مخازن با بخارات بسیار شدید ( مانند مخزن آب جوش )- مخازن با ذرات معلق در هوای مخزن به صورت بسیار غلیظ ( مانند مخازن سیمان )مزایای مهم این سنسور:- پک کاملا صنعتی طراحی شده بر اساس آخرین فناوری ساخت DSP Technology- وضوح اندازه گیری بالا تا یک میلیمتر همراه با دقت و ثبات بالا- پک کاملا ضد آب با مقاومت محیطی و آب و هوایی IP68- محافظت بالا در برابر نویزهای الکترومعناطیسی و صوتی ساختار بدنه ضد غرقابی چشم سنسور- پشتیبانی از پروتکل مدباس و خروجی قابل تنظیم دیجیتالی- مصرف انرژی کم جهت کار با باتری ، جریان مصرفی در حالت کار کمتر از 4 میلی آمپر- طراحی بدنه خاص بسیار مقاوم و وزن سبک سنسور کمتر از 260 گرم نصب آسان و شعاع بیم باریک و قابل تنظیم- نرم افزار پیشرفته تنظیمات رایگان- یکسال گارانتی تعویض سنسورکاربردهای سنسور:- سنجش هر فاصله تا 12 متر به صورت غیر تماسی بر حسب نوع کاربری- سنجش مقدار ارتفاع انواع سیالات درون مخازن مایعات و جامدات- سنجش مقدار حجم انواع سیالات درون مخازن مایعات و جامدات- سنجش ارتفاع مقدار آب کانالهای باز ، رودخانه یا استخر ، سد- سنجش مقدار دبی عبوری کانالهای باز آب بر حسب ارتفاع- اختلاف سنجی سطح کانالهای آب- آشکار ساز صحت یا خطا توسط اسکن در اتوماسیون صنعتیمشخصات فنی سنسور:- رنج ولتاژ کاری 24VDC...12VDC- جریان مصرفی در حالت کار کمتر از 4mA مناسب جهت کار با باتری- پک کاملا ضد آب با مقاومت نفوذ IP68 و ساختار بدنه محافظت غرقابی چشم سنسور- جنس بدنه ABS کاملا صنعتی مطابق با استانداردهای بهداشتی و  بسیار مقاوم و سبک- دمای کارکرد 20- ..... 75+ درجه سانتیگراد و وزن کل بدون احتساب کابل 260 گرمخروجیهای سنسور:- پشتیبانی از پروتکل صنعتی MODBUS RTU با بستر ارتباطی RS485- پشتیبانی از خروجی سریال پیوسته دستی بر مبنای کد ASCII- پشتیبانی از نرخ وسیع تبادل سریال 9600, 19200, 38400, 57600, 115200- یک عدد سوئیچ کلکتور باز سطح بالا قابل تنظیم توسط نرم افزار سنسور- یک عدد سوئیچ کلکتور باز سطح پایین قابل تنظیم توسط نرم افزار سنسورپارامترهای اندازه گیری سنسور:- رنج اندازه گیری در پنج مدلاز 0.2 متر تا 1 متراز 0.3 متر تا 3 متراز 0.4 متر تا 6 متراز 0.5 متر تا 10 متراز 0.5 متر تا 12 متر- وضوح نمایش 1mm یا 1cm قابل انتخاب توسط نرم افزار برای سنسورهای 1متری و 3 متری و 6 متری- دقت اندازه گیری 0.25% مقدار رنج خوانده شده- حداکثر ریپل لحظه ای 1mm±قیمت ، مشخصات و خرید سطح سنج و فاصله سنج آلتراسونیک مدل URF و مشاهده 126 مدل دیگر سطح سنج

 سطح سنج راداری وگا VEGAPULS Air 23. محصول جدید وگا آلمان. تقریباً برای همه مایعات و مواد جامد فله مناسب است. عملکرد سطح سنج راداری وگا  23بدون تعمیر و نگهداری به دلیل عدم تماس مستقیم با مواد. با فناوری رادار 80 گیگاهرتز. ماکزیمم ارتفاع اندازهگیری 3 متر. بدون نیاز به سیم کشی جهت انتقال مقادیر اندازه گیری شده با استفاده از سیم کارت موبایل. دارای باطری داخلی با عمر بسیار بالا. بیشترین کاربرد در کارخانه تولیدی کاغذ و مقوا برای مخازن ذخیره سازی مواد اولیه مثل چسب و مواد شیمیایی.لول ترانسمیتر راداری مدل VEGAPULS Air 23 دستگاهی است برای اندازه‌گیری مداوم سطح جامدات و مایعات در سیلوها و سایر مخازن. این سطح سنج راداری با فرکانس 80 گیگاهرتز کار می‌کند. دقت 5+/- میلیمتر دارد این سنسور همچنین قادر است گرد و غبار و سایر عوامل مزاحم را نادیده بگیرد و اندازه گیری های قابل اعتمادی را ارائه دهد. VEGAPULS Air 23 طراحی جمع و جور دارد و نصب و پیکربندی آن آسان است می توان آن را با انواع سیستم های کنترل فرآیند مختلف ادغام کرد و در طیف گسترده ای از کاربردهای صنعتی استفاده می‌شود. علاوه بر این، این سنسور مجهز به فناوری بلوتوث است که به راحتی با استفاده از تلفن هوشمند یا تبلت می توان آن را پیکربندی و نظارت کرد. -40 ... 80 °CProcess pressure-1 ... 3 barAmbient temperature-40 ... 80 °CAccuracy± 2 mmFrequency80 GHzOutput4 … 20 mA/HARTModbusSDI-12Measuring range30 mلول ترانسمتر راداری VEGAPULS C 23 تجهیزی برای سنجش سطح مایعات و جامدات است که با استفاده از فناوری راداری 80 گیگا هرتز کار می‌کند. این دستگاه به آنتن 4 درجه مجهز است تا بتواند در برابر شرایط مختلف محیطی مانند دما، رطوبت، فشار و تراکم اندازه گیری درستی را انجام دهد. کابل خروجی بر روی تجهیز با متراژهای 5 ،10، 15، 20 و 25 متری قابل سفارش است. این تجهیز تا ماکزیمم فاصله 15 متر را با دقت بالایی اندازه گیری می‌کند. همچنین، وگا پالس C23 دارای قابلیت های امنیتی بسیاری از جمله: تشخیص تداخل فرکانس، کاهش نویز و قابلیت خود تنظیمی برای بهینه سازی عملکرد در شرایط مختلف را دارد.همچنین، این دستگاه دارای رابط کاربری یوزر پسندی است که امکان برنامه ریزی و تنظیم تجهیز به سادگی انجام می شود. امکان سفارش بلوتوث برای این ترانسمیتر راداری وجود دارد. علاوه بر آن دارای اتصال رزوه ای G1 – NPT1 – R1 برای سهولت در نصب است.کاربرد لول ترانسمتر راداری VEGAPULS C 23این تجهیز برای استفاده در صنایع نفت و گاز، شیمیایی، پالایشگاهی، آب و فاضلاب، سد ها، غذایی و دارویی مناسب است.قیمت ، مشخصات و خرید سطح سنج راداری وگا VEGAPULS Air 23 و مشاهده 126 مدل دیگرسطح سنج
