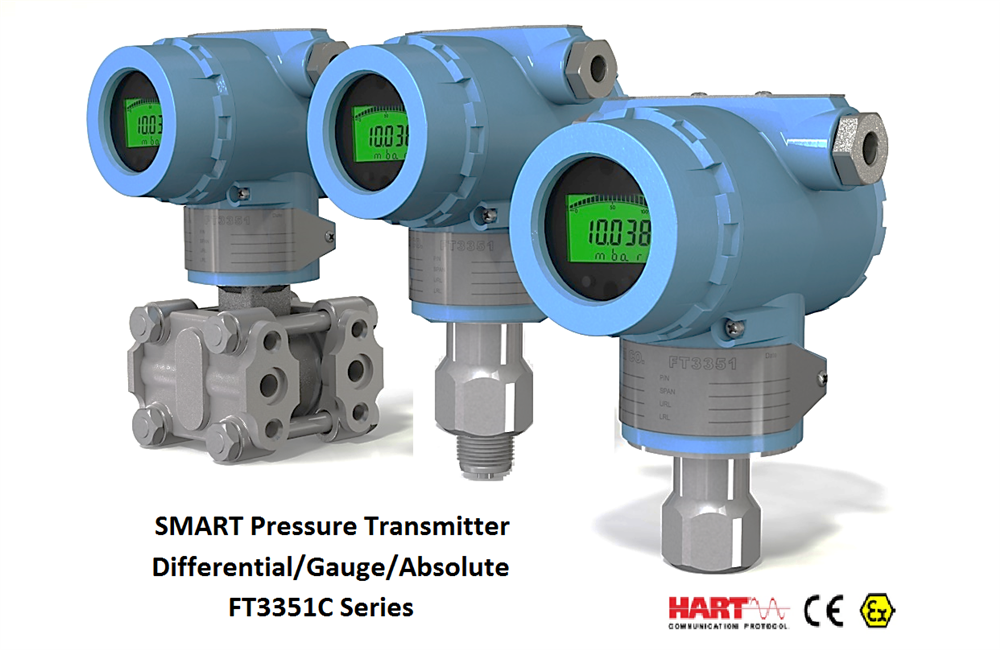

ترانسمیتر فشار 4-20 میلی آمپر سری FT3351

معرفی پرشر ترانسمیتر (Pressure Transmitter)

ترانسمیتر فشار هم در کنترل فشار و نمایش مقدارهای فشار به کار می رود هم به عنوان ترانسمیتر مقادیر سطح مایعات در مخازن کاربرد دارد و در مدلهای دیفرانسیلی ( ترانسمیتر اختلاف فشار ) در مانیتورینگ و کنترل به کار برده می شوند. ترانسمیتر فشار برای اندازه گیری دقیق فشار مکانیزمهای متفاوتی به کار می رود که در اکثر مدلها از نوع استرین گیج در المان سنسور ترانسمیتر استفاده می . شود. نکته دیگر دقت وسایل می باشد که در ترانسمیترهای شرکت فهم دقتهای 0.075% و 0.15% می باشد. که از دقتهای بسیار خوب در این زمینه میباشد.

انواع ترانسمیتر فشار :

• ترانسمیتر فشار به همراه نمایشگر
   ترانسمیتر فشار مخصوص محیط های انفجاری(Explosion Proof)
  •    ترانسمیتر فشار تفاضلی
  •    ترانسمیتر فشار هوشمند
  •    ترانسمیتر فشار پایین
  •    ترانسمیتر فشار صنعتی

  هم چنین دسته ای از ترانسمیترهای فشار موجود هستند که برای اندازه گرفتن شکل پویای تغییرات سریع طراحی میشوند. مثالی که می توان از کاربرد این نوع ترانسمیترهای فشار بیان کرد اندازه گرفتن فشار احتراق سیلندر موتور و یا گاز توربین است.

در انتخاب ترانسمیترهای فشار بایستی نکات زیر را در نظر داشت.

منفی یا مثبت بودن فشار
دقت  وسیله
مطلق یا نسبی بودن فشار
محدوده اندازه گیری
نوع خروجی لازم
نوع خورندگی ماده

کاربردهای ترانسمیتر فشار:

ترانسمیتر های فشار در محیط های زیادی استفاده می شوند.در تحقیق ترانسمیتر های خاص و با حساسیت زیاد برای به نتیجه رسیدن آزمایش ها استفاده می شوندو در تکنولوژی کنترل ، ترانسمیتر های توسعه یافته خاصی به کار برده میشوند.
روزانه ترانسمیتر های فشار برای مانیتورینگ و کنترل  فرآیندهایی  که با آنها ارتباط داریم به کار برده می شوند.

1-    اندازه گیری فشار
این کاربرد، در مواردی از جمله تجهیزات هواشناسی، هواپیما، اتومبیل و سایر وسایلی که در آن‌ها فشار کارایی دارد استفاده می شود که منظور همان کاربرد مستقیم ترانسمیتر های فشار است.

2-اندازه گیری ارتفاع از سطح دریا
کاربرد آن در موشک،هواپیما، بالن‌های هواشناسی، ماهواره و غیره است. در همه این موارد از رابطه بین تغییرات فشار با ارتفاع نسبت به سطح دریا استفاده میشود.

3-اندازه گیری جریان
جریان را می توان به وسیله اثر ونتوری و رابطه آن با فشار، اندازه گرفت. در یک تیوب ونتوری اختلاف فشار بین دو بخش (ضمن داشتن دهانه ای با قطرهای متفاوت) اندازه گرفته می شود. این اختلاف فشار، رابطه مستقیم با سرعت جریانی که  از تیوب می گذرد دارد. چون که این اختلاف فشار نسبتاً کوچک است ترانسمیتر فشار  که دارای بازه کم به کار برده میشود.

4-اندازه گیری ارتفاع / عمق
می توان برای اندازه گیری ارتفاع سطح مایع ازترانسمیتر فشار استفاده نمود.عمدتا از این تکنیک برای اندازه گرفتن موقعیت جسم غوطه ور در آب ( مثل زیر دریایی ها، غواص‌ها) و یا ارتفاع سطح مایع درون یک مخزن (مانند مایع داخل برج آب) استفاده می شود. در اکثر کاربردهای عملی، سطح مایع با فشار متناسب است.

5-آزمایش نشتی
با اندازه گرفتن افت فشار می توانیم  نشتی سیستم را محاسبه کنیم. روش‌های معمول برای این کار، دو روش  میباشند:
１.    مقایسه کردن فشار سیستم با فشار سیستمی که نشتی مشخصی دارد و استفاده کردن از این اختلاف فشار .
２.     اندازه گرفتن فشار و کنترل تغییرات آن در طول یک بازه زمانی
