Pair Gain Interface

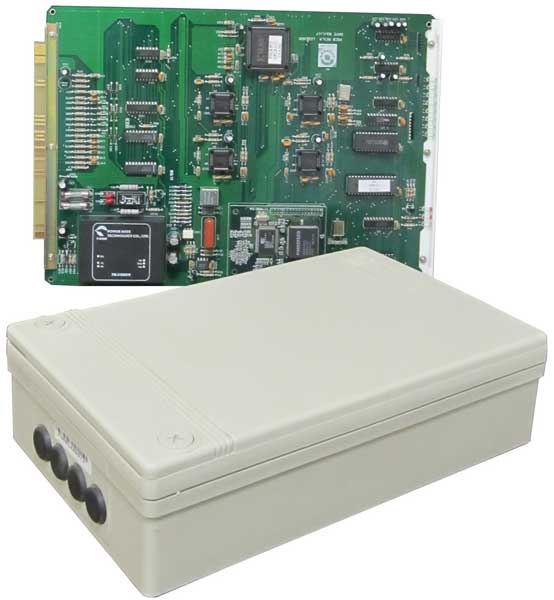

صنایع ارتباطی پایا Pair Gain Interface را بصورت انحصاری برای استفاده در مراکز تلفن دیجیتال تولیدی خود طراحی نموده است. سیستم Pair Gain Interface شامل یک کارت متمرکز کننده بنام PGC8 است که در هر کدام از اسلات های خطوط مشترکین کارین قابل نصب می باشد و تجهیزات راه دور که PGR BOX نامیده می شود در سمت منازل مشترکین نصب می گردد. کارت PCM هشت کاناله داخل سیستم کارین ( PGC8 )، در ابعاد استاندارد کارتهای سوئیچ طراحی و بدون نیاز به تغییرات نرم افزاری یا تعاریف خاصی در سیستم جایگزین کارتهای هشت پورته مشترکین شده و در خروجی با قراردادن صوت هشت مشترک روی یک زوج سیم، بطور مستقیم با گذر از MDF، در نزدیکی محل مشترک به جعبه PGR متصل می گردد. بدین ترتیب با عدم نیاز به خریداری و نصب رک لازم درMDF، تجهیزات تغذیه مستقل، فضای مربوط به هریک، حذف کارت مشترک در سیستم و هزینه آن و همچنین سهولت در نصب و راه اندازی و بازگشت به شرایط اولیه، نه تنها از نقطه نظر اقتصادی مرقوم به صرفه بوده بلکه از نظر فنی نیز مزایای بسیاری را در مقایسه با سیستم های مشابه مستقل از سوئیچ ایجاد می نماید .

این شركت اگر چه خود طراح و سازنده دستگاههای Pair Gain Interface مستقل بوده اما با طراحي و ساخت این نوع  از PCM هشت كاناله، علاوه بر حفظ تمامي خواص و پارامتر هاي اين سيستم با كاهش هزينه، سهولت در نصب و راه اندازي، سهولت در نگهداري، عدم نياز به تجهيزات و هر گونه فضا در MDF در سيستم هاي كارين، دستگاه PCM هشت كاناله داخل سيستم را در رفع نیازهای ناشی از کمبود مسیر در شبکه کابل سمت مشترک پيشنهاد مي نمايد و این سيستم در مقايسه با سيستم های معمول داراي مزاياي بسیاری است كه از آنجمله مي توان به عناوين زير اشاره نمود :

• عدم نياز به نصب رك در محل MDF
•  عدم نياز به نصب و راه اندازي كارتهاي PCM در رک MDF
• عدم نياز به نصب پاور مجزا در محل MDF
• عدم نياز به برقراري هشت مسير آنالوگ بين سوئيچ تا MDF
• بدون نياز به پرسنل آموزش ديده جهت نگهداري تجهيزات در MDF
• كاهش هزينه در راه اندازي هر لينك
• سرعت بسيار بالاي نصب و راه اندازي
• قابليت مشاهده آلارم ها در ترمينال O&M سوئيچ
• افزايش ظرفيت سيستم و ايجاد سرويس PCM8 بطور همزمان با نصب هركارت PGC8
• قابل نصب در محل كارت SLC در هر Slot از سيستم
• بدون نياز به هر گونه تعاريف نرم افزاري (Auto Detect  )
• قابل بازگشت به حالت اوليه با سرعت بالا

توضیحات تکمیلی

بطور كلي در استفاده از دستگاههاي Pair Gain Interface مي بايست به نكات خاصي توجه نمود . درهمين راستا درهنگام نصب و راه اندازي PCM8 داخل سيستم كارين به نكات زير توجه نمائيد :

• با تعويض كارت SLC و قرار دادن كارت PGC8 در اسلات بدون انجام هرگونه تغيير يا تعريف نرم افزاري اطلاعات مربوط به هر هشت مشترك روي زوج سيم مشترك اول كارت قرار مي گيرد .
• اختصاص 64Kbps به هر كانال هيچگونه تاثيري در كاهش سرعت Data يا Voice در كانالها ايجاد نمي نمايد و برقراري Data ، Internet و Fax در هر كانال با حداكثر سرعت ممكن امكان پذير است .
• پيش بيني تجهيزات لازم در دو سمت و استفاده از آخرين تكنيك هاي مخابراتي هيچگونه محدوديتي در سرويس هاي مخابراتي نظير ، شماره گيري DTMF ، شماره گيري پالس ، دريافت ارقام Caller-ID اعم از FSK يا DTMF ، سرويس هاي Call-Wait و Call-Forward و Conference و Wake-up و ديگر سرويس ها ايجاد نمي نمايد .
• بدون نياز به تغييرات سخت افزاري ، با قابلیت ارسال پالس 16KHz ، نصب تلفن هاي همگاني بر روي تمامي خطوط امكان پذير است.
• جهت صرفه جویی در مقدار کابل مصرفی ، جعبه PGR8 را در نزديكي محل مشتركين نصب نمائيد . لازم بذكر است درصورت نزديكي هر هشت مشترك PCM به يكديگر ، PGR8 در محل پست  نصب مي گردد اما چنانچه فاصله مشتركين هم گروه از يكديگر دور باشد با توجه به جدول پيوست امكان اتصال تلفن مشترك تا فاصله 2Km (روي خط 0.4mm ) از جعبه PGR8 وجود داشته و نصب جعبه PGR8 در كافو پيشنهاد ميشود. اين عمل نه تنها امكان اتصال مشتركين بيشتري را به PCM ميدهد بلكه سرويسهای تعميراتی آتي را با توجه به وجود چندين PGR8 در يك كافو ساده تر مي نمايد .
• اگر چه متوالي بودن شماره تلفن هاي موجود در هر لينك PCM8 داخلي با توجه به وجود سرويس Caller-ID و اطلاع همگان از شماره تلفن طرف مقابل ( Calling ) هيچگونه نقطه ضعفي قلمداد نمي گردد . اما جهت رفع آن روش هاي متعددي نظیر تغيير شماره هاي موجود روي يك كارت در Data-Base و استفاده از پورت هاي دو PCM مختلف نصب شده در كافو براي مشتركين نزديك به هم نیز پیشنهاد میشود .
• بعضاً برقراري PCM در يك مجموعه نزديك به هم ( آپارتماني يا تجاري ) كه درخواست اضافه كردن خط نيز ندارند باعث آزاد شدن هفت خط به ازاء هر لينك شده و مشكل تعدادي از متقاضيان مستقر در آن منطقه را رفع مي نمايد . چنانچه فاصله مکانی متقاضیان اشترک تلفن برای اتصال در یک PGR زیاد باشد ، طراحی بدنه مقاوم در برابر نفوذ آب و ضربه و نیز عدم نیاز به تغذیه در محل ، امکان قرار دادن PGR را در کافو یا حوزچه فراهم نموده است .
• مطابق جدول پيوست حداكثر فاصله جعبه PGR8 (روي خطوط 0.4mm ) حدود 4.3Km تا MDF و 2Km تا محل تلفن مشترك است . بنابر اين با نصب PGR8 دركافو ، ازحداكثر مسافت ممكن (6.3Km ) استفاده شده وامكان اتصال چندين پورت در فاصله نسبتاً دور ازهم روي يك لينك امكان پذير خواهد شد.
• علاوه بر كيفيت خط و تعداد مفاصل موجود در مسير ، ضخامت سيم مورد استفاده نيز از پارامتر هاي تعيين كننده حداكثر فاصله بين جعبه PGR8 تا كارت PGC8 در مركز است . بطوريكه با انتخاب سيم هاي با ضخامت بالاتر ، برد نيز افزايش مي يابد . بعنوان مثال جعبه PGR8 مي تواند در مسيري با سيم ضخامت 0.6mm ، مقدار 8.6Km تا MDF و 5Km تا مشترك فاصله داشته باشد . تحت اين شرايط امكان راه اندازي خطوط تا مسافت 13Km نيز امكان پذير است .
