کویل کوره‌ القایی

کویل‌(بوبین) کورۀ القایی۱ را می‌توان به عنوان بخش مرکزی کوره در نظر گرفت. نقش اصلی کویل، ایجاد میدان مغناطیسی لازم برای به‌وجود آمدن جریانهای گردابی۲ و به تبع آن تلفات فوکو۳ و در نتیجۀ آن، گرم شدن و ذوب قراضه و یا سنگ معدن فرآوری شده است. با توجه به حساسیت و نقش این قطعه، مشخصات الکتریکی و مکانیکی کویل تأثیر به‌سزایی بر چگونگی عملکرد و راندمان کوره خواهند داشت. از اینرو با توجه به تنوع در جنس و کیفیت قطعات به‌کار رفته در ساخت کویل، شرکت آرازترانس رِنج وسیعی از انواع کویلهای کوره‌های القایی را مطابق طراحی خود و یا نقشۀ ارسالی از سوی خریداران در اختیار مشتریان قرار میدهد و در نتیجه، مشتری قادر به انتخاب طرح، مواد مورد استفاده و نوع عایقبندی بر طبق خواستۀ خود خواهد بود.

ساختار کلی یک کوره کوره‌القایی

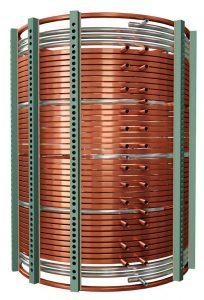

یک کویل کامل کوره‌القایی بطور عمده متشکل از موارد زیر می‌باشد:

• یک یا چند بخش اکتیو۴ – که حامل جریان برق کوره برای ایجاد میدان مغناطیسی لازم برای ذوب و همین‌طور جریان آب برای خنک‌کاری می‌باشند، بخشهای اکتیو که لزوما از مواد مسی ساخته می‌شوند برای تقسیم جریان کل کویل و نیز پایین‌آوردن رآکتانس کلی کویل با یکدیگر بطور موازی اتصال داده می‌شوند.
• یک یا چند بخش غیراکتیو (کولینگ) ۵ – که صرفا حامل جریان آب بوده و جهت خنک‌کاری خاک کوره در دو انتهای آن و گاه بصورت تک ‌حلقه غیر کامل بین بخشهای اکتیو جهت پرکردن فواصل بوجود آمده مورد استفاده قرار می‌گیرند. بخشهای کولینگ کویل عمدتا از فولاد زنگ‌نزن غیرمغناطیسی و یا از مواد مسی ساخته می‌شوند.
• یک یا دو تک‌حلقه اتصال کوتاه مسی در دو انتهای کویل۶ (در صورت وجود) – که جهت تعدیل و کاهش چگالی فلوی مغناطیسی در دو انتهای کویل مورد استفاده قرار می‌گیرند، این حلقه‌های اتصال کوتاه که موسوم به “حلقه فارادی” می‌باشند، لزوما در تمامی کویل‌ها وجود ندارند و وجودو یا عدم وجود آن‌ها بستگی به نحوه طراحی کویل دارد.
• سیستم تثبیت‌کننده کویل – شامل تعدادی پیچ‌ومهره از جنس‌های فولادزنگ‌نزن مغناطیسی و برنج که بطور مستقیم در زوایای مختلف به حلقه‌های کویل جوشکاری شده و که توسط تعدادی ساپورت کامپوزیتی مهار شده‌اند.
• سیستم عایق‌بندی و ایزولاسیون کویل – که از مهمترین بخش‌های کویل می‌باشد و ایزولاسیون الکتریکی بین حلقه‌ها و اجسام خارجی در اطراف کویل را تامین می‌نماید.
• اتصالات الکتریکی کویل به منبع تغذیه آن – که شامل اتصلات شینه‌ای از جنس مس و یا رزوه‌ای از جنس مس و یا برنج می‌باشد. و توان الکتریکی لازم را از منبع تغذیه به کویل می‌رساند.
