کلید بالابر ساختمانی، یکی از اجزای برقی بالابر ساختمانی است که وظیفه‌ی انتقال برق به الکتروموتور و قطع و وصل سریع و ایمن جریان الکتریسیته در شبکه‌های برق فشار ضعیف با آمپر نسبتاً پایین را برعهده دارد به طوری که با تغییر وضعیت اهرم توسط اپراتور، دستور چپ‌گرد یا راست‌گرد را به الکتروموتور می‌دهد و الکتروموتور هم با چرخاندن یک گیربکس و یک قرقره‌ی بزرگ، عمل بالا رفتن یا پایین آمدن مصالح ساختمانی را انجام می‌دهد.

عملکرد کلید بالابر ساختمانی

کلید بالابر به کلید غلطکی، کلید اهرمی یا کلید دوطرفه‌ی دسته‌دار نیز معروف هست و روی این کلیدها یک اهرم مشکی رنگ وجود دارد که می‌تواند سه حالت داشته باشد.

حالت اول، حالت بالا که بالابر به سمت بالا حرکت می‌کند.

حالت دوم، حالت وسط که بالابر خاموش می‌شود. حالت سوم، حالت پایین که بالابر به سمت پایین حرکت می‌کند.

حدود 90 درصد موتورهای بالابر که در بالای ساختمان‌های درحال ساخت وجود دارند از نوع تک‌فاز هستند، یعنی موتور آن‌ها با برق 220 ولت کار می‌کند و موتورهای مابقی آن‌ها با برق سه‌فاز کار می‌کند.

موتورهای بالابر تک‌فاز، معمولاً قدرت جابجایی 250 کیلوگرم و موتورهای 3 فاز، قدرت جابجایی بین 300 تا 500 کیلوگرم مصالح ساختمانی را دارند.

انواع کلیدهای بالابر

جنس بدنه‌ی کلید بالابر در دو نوع آلومینیومی برای مکان‌های ضربه‌پذیر و بدنه پلیمری برای مکان‌هایی که نیاز به عایق برق یا عایق حرارتی دارند، می‌باشد.

کلیدهای بالابر در دو نوع 25 و 32 آمپر در بازار یافت می‌شوند.

تفاوت‌های این دو زمانی مشخص می‌شود که یا کابل دستگاه بلند است و یا آمپر بالایی از کلید عبور می‌کند، و دستگاه آمپر بالایی می‌کشد.

نکته: به طور معمول بتونیر، بالابر یا قیچی خم و برش، آمپر بالایی می‌کشند.

نکته: در بتونیر 300 لیتری از این نوع کلید استفاده نمی‌شود، چرا که لزومی بر چرخش دیگ بتونیر در دو جهت نیست.

کلید بالابر ساختمانی که به آن کلید اهرمی یا کلید غلطکی بالابر ساختمانی نیز می گویند یکی از تجهیزات اصلی و بسیار حائز اهمیت در بالابر ساختمانی بوده که وظیفه حرکت دادن بالابر رو به پایین، رو به بالا و یا خاموش کردن و روشن کردن دستگاه را برعهده دارد. کلید بالابر ساختمان در دو مدل بیسیم و اهرمی در بازار موجود بوده که در اکثر بالابرهای ساختمانی از کلید اهرمی استفاده می گردد.

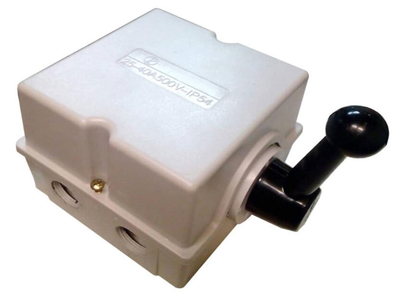

پس در کل وظیفه کلید بالابر انتقال برق به الکتروموتور است به طوری که با تغییر وضعیت اهرم، الکتروموتور چپگرد و راستگرد (بالا-پایین) می شود. عکس یک کلید بالابر را در پایین مشاهده می کنید.

اصول بهره مندی از کلید بالابر ساختمانی :

در تمام مراحل اجرای هر ساخت ‌و سازی حضور یک بالابر ساختمانی اجتناب ‌ناپذیر است. به ‌این ‌ترتیب وقتی از یک بالابر ساختمانی صحبت می ‌کنیم، در واقع قصد تشریح یکی از متداول ‌ترین تجهیزات در فضا های ساخت ‌و ساز را داریم.

حال اگر موضوع را این طور مطرح کنیم که تمام بالابر های ساختمانی با ساز و کاری برقی کار می کنند، متوجه اهمیت قطعات تا نحوه نصب تجهیزات برقی در آن خواهید شد.وقتی صحبت از تجهیزات برقی بالابر ساختمانی در میان است، احتمالاً موتور های الکتریکی اولین گزینه هایی باشند که در نگاه شما نقش خواهند بست.لکن نباید از سوی دیگر تجهیزات برقی یعنی تمام سیستم مدار فرمان تا قدرت این موتور های الکتریکی را فراموش کنیم. مانند حضور کلید بالابر در بین خیل بسیار تجهیزات این ابزار کارآمد ساختمانی.

هدف از نصب کلید بالابر :

وقتی در یک دستگاه شاهد استفاده از موتور های الکتریکی هستیم، لازم است تا به ترتیبی مدار فرمان و یا قدرت آن را طراحی کنیم. مدار قدرت مسیر اتصال اصلی نیروی برق است. اتصالی که قرار است موتور را به حرکت اندازد. در مقابل مدار فرمان، مسیر اتصال یک خط کنترل می باشد.

لکن در طراحی بالابر ساختمانی به جهت سهولت در کابل کشی و هر چه کمتر کردن تجهیزات برقی سعی در حذف مدار فرمان شده است. برای این منظور کلید بالابر تکفاز و یا سه فاز را طراحی کرده ‌اند.اصول کارکرد این کلید بالابر به گونه ‌ای است که برای راه ‌اندازی موتور های الکتریکی دیگر نیازی به نصب خط کنترلی مانند مدار های فرمان نمی ‌باشد. طراحی کلید بالابر به درستی می ‌تواند کنترل لازم را فراهم آورد.البته برای درک بهتر هر یک از مدل ‌های اصلی در طراحی کلید بالابر باید شناخت کافی از موتور های الکتریکی نصب ‌شده در بالابر ساختمانی داشته باشید.

سیم بندی کلید بالابر در الکتروموتور تکفاز:

از الکتروموتور تکفاز یک کابل 2.5*4 (چهار رشته سیم 2.5) خارج شده است که دو سیم  آن مربوط به سیم پیچ اصلی و دو سر آن مربوط به سیم پیچ کمکی   است. با تست بوق و  یا بیزر در مولتی متر ، دو سری را که به هم راه دارد به عنوان دو سر سیم پیچ اصلی با علامت U1 و U2 در نظر بگیرید  و دو سر سیم پیچ کمکی را که به هم راه ندارد با Z1  و Z2 .

سیم بندی کلید در الکتروموتور سه فاز:

سیم بندی الکتروموتور سه فاز بی نهایت آسان است. از الکتروموتور 3 عدد سیم خارج شده است که هر یک را با نام های u1 و u2 وu3  نام گذاری می کنیم. سر های برق سه فاز را هم با نام R ، S و T نام گذاری می کنیم.

هر یک از سر های الکتروموتور را به یکی از پایه های 4 ، 5 و 6 کلیدو سر سیم  های برق را به پایه های 1 , 2 و 3  وصل می کنیم.

قیمت کلید بالابر ساختمانی:

همچنین در مورد قیمت کلید بالابر ساختمانی باید بگوییم که با توجه به انواع مختلف کلید بالابر ساختمانی قیمت کلید بالابر متفاوت می باشد. اما در حالت کلی قیمت کلید بالابر سه فاز نسبت به قیمت کلید بالابر تک فاز بالاتر است.

کاربرد کلید بالابر ساختمانی:

کلید بالابر ساختمانی تکفاز یا سه فاز دو وظیفه اصلی را بر عهده دارد:

1- قطع و یا وصل کردن جریان الکتریسیته ورودی به موتور و در حقیقت خاموش یا روشن نمودن موتور

2- چپ گرد یا راست گرد نمودن موتور که تعیین کننده آن بوده که بالابر به سمت بالا یا به سمت پایین حرکت نماید.

معرفی کلید بالابر ساختمانی:

کلید بالابر ساختمانی یکی از اجزای الکترونیکی و برقی به کار رفته در مصارف مختلف ساختمانی و در بحث بالابر های ساختمانی می باشد که از طریق این کلید این امکان برای اپراتور فراهم می‌گردد تا دستور راستگرد و چپگرد را به الکتروموتور منتقل نماید. بعد از آنکه دستور توسط اپراتور از طریق کلید بالابر ساختمانی به موتور منتقل شد از این طریق موتور گیربکس و قرقره بزرگ موجود به چرخش در می آیند و از این طریق به بالارفتن یا پایین رفتن بالابر اقدام نموده و مصالح ساختمانی را جابجا می نماید.

کلید بالابر ساختمانی انواع مختلفی دارد که از جمله مهمترین آنها می توان به کلید بالابر ساختمانی تک فاز و کلید بالابر ساختمانی سه فاز اشاره نمود اما اکثر کلید بالابر هایی که در مصارف مختلف ساختمانی به کار می روند از نوع تک فاز می باشند و همچنین موتورهای بالابری که در ساختمان مورد استفاده قرار می گیرند نیز تک فاز هستند این مورد یعنی این که موتور این نوع بالابر ها با استفاده از برق شهری و برق ۲۲۰ ولت فعالیت می کند. معمولاً بالابرهای ساختمانی که از نوع تک فاز می باشند می‌توانند اجسام را تا وزنی در حدود ۲۵۰ کیلوگرم جابجا نماید و در صورتی که موتور به کار رفته در آنها از نوع سه فاز باشد این وزن افزایش پیدا کرده و می‌تواند اجسامی با وزن نیم تن یعنی ۵۰۰ کیلوگرم را جابجا نمایند.

بررسی فنی کلید بالابر پارس صنعت :

شرکت پارس صنعت یکی از تولیدکنندگان مطرح داخلی در عرصه قطعات برق صنعتی است. این شرکت در تولید کلید بالابر نیز نمونه ‌های خوبی در جمع محصولات خود دارد.

کلید بالابر پارس صنعت از بدنه پلاستیکی از متریال مرغوب بهره‌ مند می‌ باشد.

ضربه ‌پذیری خوبی دارد و می ‌تواند در مقابل انواع فشار های محیطی مقاومت بالایی از خود نشان داده باشد.

کلید بالابر پارس صنعت در مدل ‌های 25 و 40 آمپری طراحی شده و کاملاً مناسب برای نصب در انواع بالابر های ساختمانی در ظرفیت های متنوع است.

این کلید در مدل های تکفاز و سه فاز عرضه می ‌شود. از طراحی کنتاکت ‌های مرغوبی بهره ‌مند است و می ‌تواند در صورت اضافه جریان های احتمالی سطح مقاومت بالایی داشته باشد. قیمت کلید بالابر پارس صنعت با توجه به دیگر نمونه های بازار در رنج معقولی قرار دارد.

به هر صورت قیمت کلید بالابر کاملا مستعد بهره مندی از یک قاب محکم در کنار متریال مناسب در طراحی تیغه ها می باشد. نکته ای که  می توانیم در طراحی کلید بالابر پارس صنعت شاهد آن باشیم.

انواع کلید اهرمی بالابر ساختمانی:

کلید اهرمی بالابر ساختمانی تکفاز در دو مدل 16 و 25 آمپر موجود و به بازار عرضه می گردند که به طور معمول از کلید 25 آمپری در بالابر تکفاز استفاده می گردد.

نکته: در هنگام خرید بالابر ساختمانی تکفاز به این نکته توجه داشته باشید که ظرفیت کلید بالابر ساختمانی 25 آمپر یا بیشتر باشد تا ظرفیت مناسب جهت تحمل جریان را داشته باشد و از موتور دستگاه بالابر مصالح محافظت نماید.

جهت اشنایی بیشتر با ویژگی های این محصول کلیک کنید.
