پد سلولزی همراه با فن اگزاست گلخانه تشکیل یک سیستم خنک کننده تبخیری را می دهد. پد های سلولزی در ابعاد مختلف تولید شده که پد سلولزی در ابعاد مختلف تولید شده که در گلخانه های کوچک و بزرگ صنعتی می توان از آن استفاده کرد. در حال حاضر به کار گیری پد سلولزی جهت خنک کاری گلخانه، یکی از بهترین روش ها برای خنک کاری انواع گلخانه ها می باشد.
تهویه و خنک کاری گلخانه توسط پد سلولزی:
صنعت گلخانه دارای یکی از بهترین ایده ها در تهیه محصولات کشاورزی می باشد. فضای گلخانه یک محیط امن و ایزوله شده برای رشد و نمو گیاهان است. این فضا به هیچ حال تحت تاثیر گرما و یا سرمای بیش از اندازه محیط قرار نمی گیرد.
چرا که در داخل هر گلخانه مدرن امروزی از انواع سیستم های استاندارد و اصولی به جهت تامین سرمایش و گرمایش استفاده می شود. سیستم فن و پد گلخانه ای یکی از همین ایده های تاثیرگذار است که با هدف خنک سازی فضاهای گلخانه ای ابداع شده اند. پد سلولزی گلخانه ای بخش کلیدی در این سیستم محسوب می شود.
فضاهای گلخانه ای محیط های بسیار بزرگی هستند که در آنها نیازمند به گردش هوای دائمی هستیم. ساختار شفاف سقف جداره های هر سالن گلخانه ای که با هدف تامین نور خورشید در نظر گرفته شده است، به شدت در گرم شدن محیط گلخانه تأثیرگذار است.
لذا در هر سالن گلخانه ای قاعدتاً با هوایی که در حجمی بالا به شدت در حال گرم شدن است مواجه هستیم. از طرفی این محیط نیازمند به تأمین دائمی رطوبت است.
گیاهان نمی توانند در هوای خشک رشد کافی داشته باشند. قاعدتاً باید به دنبال تعریف سیستم هایی باشیم که بتوانند به شکل موثر به خنک سازی محیط گلخانه بپردازند و در عین حال بتوانند رطوبت کافی این فضای پر از گیاه را تأمین نمایند.
در ایجاد چنین شرایطی قرار نیست که به ایجاد دو سیستم پرهیاهو فکر کنید. یک سیستم پد و فن گلخانه ای که تنها از حضور پد سلولزی گلخانه در کنار اگزاست فن ها تشکیل شده است، می تواند به طور کامل هر دو نیاز شما را مرتفع سازد.
فضای بزرگ گلخانه ای را نمی توان به این سادگی ها در تعریف سیستم های کم توان خنک سازی و یا رطوبت ساز پاسخگو شد. از طرفی نمی توانیم برای تامین نیازهای عادی یک فضای گلخانه ای مستلزم صرف هزینه های بسیار بالایی باشیم.
ما به یک سیستم فراگیر با قابلیت انعطاف بالا نیاز داریم که بتواند در هزینه ای اندک ماجرای خنک سازی تا ایجاد رطوبت در محیط گلخانه را تامین نماید. پد و فن گلخانه ای بهترین ایده مهندسی شده برای حضور در چنین فضاهایی هستند. کافی است سیستم سرمایش گلخانه خود را متکی بر یک الگوی پد و فن گلخانه ای قرار دهید تا به طور کاملا یکنواخت و موثر شاهد ایجاد رطوبت در کنار خنک سازی در محیط گلخانه ای خود باشید.
البته در چنین سیستمی حضور پد سلولزی نقش کلیدی دارد. در واقع تمام ماجراها از خنک سازی تا تعادل رطوبتی برای محیط گلخانه از حضور پررنگ و مناسب پد سلولزی تأمین خواهد شد. ظرفیت مناسب پد سلولزی در کنار نصب اصولی آن است که قابلیت خنک سازی کامل را برای تمام فضای سالن گلخانه ای تامین می نماید.
رایج ترین و پر استفاده ترین سیستم مورد استفاده در گلخانه ها جهت خنک کاری سیستم پد و فن می باشد. در این سیستم یک فن اگزاست بر روی یکی از دیواره های گلخانه نصب شده و پدهای سلولزی خنک کننده در دیوار مقابل فن نصب می شود. فن های اگزاست که از نوع مکنده می باشند، هوای داخل گلخانه را به خارج از گلخانه ارسال کرده و باعث عبور هوای تازه از میان پدهای خنک کننده می شود.
در طول مدت عملیات خنک کاری، آب به طور مداوم در پدهای سلولزی گردش می کند. در این عملیات همزمان با عبور جریان هوا از پدهای مرطوب و نم دار مقداری از این رطوبت تبخیر شده و وارد هوای سیستم می شود. در طول این فرآیند از گرمای هوای ورودی به پدها کاسته شده و باعث می شود هوا در هنگام خروج از پدها دارای دمای کمتر و درصد رطوبت بیشتری باشد.
میزان افت دمای ورودی به پد ها بستگی به مقدار آب و رطوبتی دارد که توسط هوا جذب می شود و عواملی همچون میزان خیس بودن پدها و مدت زمانی که هوا در تماس با پد سلولزی است، در عملیات کاهش دمای هوا تاثیرگذار هستند.
در ادامه این سیکل هوای خنک شده از روی گیاهان گلخانه عبور کرده و به سمت فن اگزاست گلخانه می رود. سیستم پد و فن در گلخانه یک سیستم خنک کاری تبخیری می باشد که می تواند دمای گلخانه را 5.5 الی 11 درجه سانتیگراد نسبت به دمای بیرون گلخانه پایین آورد.
ایده هایی ساده در ابداع سیستم خنک کننده گلخانه ای
به طور کلی باید ایده طراحی سیستم پد و فن گلخانه ای را به مانند یک کولر ساده آبی تجسم کنید. تمام اتفاقی که قرار است در پد و فن گلخانه ای اتفاق بیفتد، متکی بر ایجاد سرمایش تبخیری است. در روش خنک سازی با الگوی سرمایش تبخیری به دنبال آن هستیم که بتوانیم آب را به طور گسترده در سطح بزرگی از فضایی که در مقابل وزش باد است پخش‌کنیم.
پد سلولزی نصب شده در سیستم سرمایش گلخانه ای در واقع همان سطح بزرگی است که با هدف توزیع یکنواخت آب در ابتدای سیستم حضور دارد. هر اندازه پد سلولزی در توزیع یکنواخت آب توانمندتر باشد، قطعاً بهتر می تواند فرآیند تبخیر سطحی را به انجام رساند.
در توزیع وسیع و یکنواخت آب، به قطرات ریزی از آب که در مجاورت هوا هستند خواهیم رسید. در این حالت هر قطره از آب این قابلیت را دارد که با جذب حرارت هوا تبخیر شود. به این ترتیب هوایی خنک که مملو از رطوبت است ایجاد خواهد شد.
این هوا بهترین شرایط برای حضور پیدا کردن در محیط گلخانه ای را دارد. اما به صرف ایجاد تبخیر سطحی در بطن پد سلولزی نمی توانیم جریان هوای مرطوب شده را به داخل فضای گلخانه ای بکشانیم. برای این منظور به یک نیروی رانش نیاز داریم. نیرویی که بتواند هوای خنک شده در پشت پد سلولزی گلخانه ای را مکیده به داخل فضای گلخانه ای هدایت کند.
نصب فن ها در آن سوی فضای گلخانه ای برای ایجاد این نیروی غالب است. اگزاست فن های قدرتمندی که در جداره های مقابل پد سلولزی نصب می شوند، وظیفه ای جز مکش هوای داخل فضای گلخانه ای ندارند. اما همین مکش ساده که باعث آشفتگی فشار هوا در فضای راکد گلخانه ای است، در آن سوی سالن گلخانه ای تبدیل به یک قدرت مکنده قوی برای جذب هوای خنک شده مورد نظر است.
البته نقش تکمیلی اگزاست فن ها در تکمیل سیستم سرمایش گلخانه ای، بر هیچ اهل فنی پوشیده نیست. اما می توانیم در شرایط خاصی حضور آنها را محدودتر کنیم. مثلاً در محیط هایی که باد نیز هستند، فی نفسه ماهیت قدرتی برای عبور هوا از پد سلولزی تا چرخیدن در فضای گلخانه ای تامین شده است. کافی است در آن سوی سالن گلخانه ای دریچه هایی با عرض مناسب تهیه کنیم تا کوران هوایی کافی ایجاد شود.
اما به یقین می توانیم حتی در بادخیز ترین مکان های دنیا از حضور دائمی جریان هوا اطمینان داشته باشیم. لذا نصب تعداد کافی از اگزاست فن ها برای تکمیل پروسه خنک سازی محیط گلخانه ای امری ضروری و گاهاً کلیدی است.
هر اندازه از سالن گلخانه ای بزرگتری بهره مند باشید، ملزم به نصب پد سلولزی گلخانه ای بزرگتری نیز هستید و در عین حال باید از حضور تعداد بیشتر اگزاست فن های قدرتمند نیز استفاده کنید تا بتوانید تعادل دمایی لازم را ایجاد نمایید.
چرا باید به نصب سیستم پد و فن گلخانه ای توجه داشته باشیم؟
► سادگی سیستم پد و فن گلخانه ای: یکی از نکات مثبت در راه اندازی سیستم سرمایش گلخانه ای متکی بر نصب پد سلولزی، سادگی آن است. در این سیستم عاری از هر گونه پیچیدگی شاهد ایجاد یک فضای کاملاً خنک در محیط گلخانه هستیم. تمام ماهیت طراحی سیستم پد و فن گلخانه ای متکی بر نصب اگزاست فن هایی قدرتمند به همراه پد گلخانه ای هستند. در نصب پد گلخانه ای هیچ پیچیدگی خاصی وجود ندارد. بلکه تنها کافی است با رعایت جانمایی مناسب و در نظر داشتن سطح کافی از پد سلولزی گلخانه ای حجم بالایی از آب را در مقابل جریان باد قرار دهیم. از طرفی فن اگزاست ها نیز ماهیتاً تجهیزات ساده ای هستند. هر چند در آنها از حضور موتورهای سه فاز استفاده می شود و طراحی متکی بر آهن گالوانیزه و پره های استیل دارند. اما در نهایت برای کارکرد هر فن اگزاست گلخانه ای کافی است به یک مدار ساده الکتریکی اکتفا کنید و این نهایت سادگی در خلق یک سیستم سرمایش می باشد.
► ارزان بودن سیستم پد و فن گلخانه ای: یکی از دلایل جدی در فروش سیستم سرمایش گلخانه ای متکی بر نصب پد گلخانه ای، ارزان بودن آنها است. اگر چه در گذشته می توانستیم این سیستم ها را با کمک پوشال ها ایجاد کنیم و این متریال ها به مراتب ارزانتر از نمونه های مدرن شده پد سلولزی هستند. اما در دراز مدت این پد سلولزی است که قدرت به صرفه بودن خودش را نشان می دهد. قیمت پد سلولزی متکی بر ابعاد، قطر و کیفیت ساخت آن است. لکن به هر صورت در تکمیل یک سیستم سرمایش گلخانه ای، قیمت پد سلولزی چندان قابل توجه نخواهد شد. این سیستم در اوج سادگی با صرف قیمت مناسبی تهیه خواهد شد.
► قابلیت انعطاف بالا در پیاده سازی سیستم پد و فن گلخانه ای: از حضور در یک سالن کوچک گلخانه ای تا نصب شدن در سالن های بسیار بزرگ، می توان از سیستم سرمایش گلخانه ای متکی بر نصب پد سلولزی در کنار اگزاست فن ها استفاده کنیم. در واقع این سیستم متکی بر نصب یک تجهیز متمرکز نمی باشد. فن ها برای تخلیه هوا هستند. لکن عملکرد آنها کاملاً مجزا از هم می باشد. از این رو بسته به بزرگی و یا کوچک بودن سالن گلخانه ای می توانیم از تعداد فن های بیشتر و یا کمتری بهره مند باشیم. در مقابل استفاده از پد سلولزی نیز قابلیت انعطاف بالایی دارد. آنها به راحتی با یک برش ساده می توانند سایزهای گوناگون در اشکال متنوع داشته باشند. این قابلیت شکل پذیری پد سلولزی باعث می شود تا به راحتی بتوانیم از آنها برای نصب شدن بر جداره هر نوع شکل از دیواره های گلخانه‌ا ی استفاده کنیم. نصب پد سلولزی نیز در شرایطی کاملاً مستقل صورت می گیرد. عملکرد هر یک از پره ها نسبت به دیگر پره های نصب شده مستقل است. لذا در بزرگ کردن و یا کوچک کردن سیستم سرمایش گلخانه ای متکی بر استفاده از پد گلخانه قدرت مانور بالایی داریم.
► قابلیت همزمان در خنک سازی تا رطوبت گیری هوای گلخانه: بزرگترین و شاید برتری قابل توجه در استفاده از سیستم سرمایش گلخانه متکی بر نصب پد سلولزی، نوع خنک سازی آن است که همراه با تبخیر سطحی آب اتفاق می افتد. اگر چه این نوع از خنک سازی برای حضور در فضاهای مسکونی باعث تشدید رطوبت شده و گاهاً تقابل های منفی را بر می انگیزد. اما در محیط گلخانه ای بهترین شرایط را فراهم می کند. گیاهان هوای خنک سرشار از رطوبت را در قامت یک جریان سیال و پیوسته می خواهند. نیازی که به کمال در نصب سیستم ساده پد سلولزی در کنار فن اگزاست های گلخانه ای تامین خواهد شد.
► تعمیرات و نگهداری سیستم پد و فن گلخانه ای نیز قابل توجه است: در راه اندازی سیستم پد سلولزی در کنار اگزاست فن ها همه چیز ساده است. از موتورهای سه فاز تا پمپ آب ساده سیستم پد سلولزی همگی در نهایت سادگی طراحی شده اند. از این رو در صورت بروز عیب عملاً هیچ چالش جدی ماهیت سیستم را تهدید نمی کند. تعمیرات ساده، ارزان و قابل فهم از مشخصه های اصلی سیستم پد و فن گلخانه ای است. تقریباً حجم بزرگی از عیب های ایجاد شده در سیستم را می توان با اندک مهارت فنی در نصب پد سلولزی و یا اگزاست فن ها مرتفع نمود. از طرفی شرایط نگهداری از پد سلولزی بسیار ساده است. پد سلولزی به مراتب ماندگارتر از انواع واسط های تبخیری مانند پوشال ها می باشد. از این رو به مدت طولانی می تواند وظایف توزیع رطوبت در محیط گلخانه ای را تأمین نماید. به همین دلیل است که شاهد رشد چشمگیری در فروش پد سلولزی هستیم. در عین حال شرایط نصب پد سلولزی نیز بسیار ساده است.
► سیستم متکی بر پد و فن گلخانه ای قابلیت بالایی در تولید رطوبت یکنواخت دارد: وقتی محیط یک گلخانه را مجهز به پد سلولزی می کنید و هوای مرطوب شده را از طریق اگزاست فن ها بیرون می کشید، این اطمینان را دارید که هوای مرطوب و خنک شده به شکل یکنواخت و تأثیرگذاری در تمام فضای گلخانه ای توزیع خواهد شد. البته جانمایی درست اگزاست فن ها و بهره مندی اصولی در نصب پد سلولزی در تکمیل هر چه بهتر این توزیع یکنواخت موثر هستند.
► کنترل دما و سطح رطوبت از طریق سیستم پد و فن گلخانه ای با دقت بالایی صورت می گیرد: نگهداری از گیاهان در محیط گلخانه مستلزم تولید یک جریان ثابت و مطلوب دما در کنار رطوبت می باشد. هر گونه افزایش و یا کاهش سطح دما در محیط خارج از گلخانه به شدت بر محیط داخل سنگینی می کند. از این رو این محیط چه در گرمایش و یا سرمایش باید مجهز به یک سیستم با قابلیت کنترل پذیری قدرتمندی باشد. کنترل سطح دما و رطوبت از طریق سیستم پد و فن گلخانه ای به راحتی و با سرعت کافی و البته دقت مناسبی صورت می گیرد. در پد سلولزی کافی است جریان آب را تحت کنترل داشته باشیم تا مقدار رطوبت و به تبع آن درجه دمایی در فضای گلخانه را تحت کنترل مناسبی قرار بدهیم.
عملکرد سیستم خنک کننده تبخیری پد سلولزی گلخانه و فن
در سیستم فن و پد در گلخانه آب پمپاز شده به صورت افقی در بالای پدها ریخته شده و از مجراها و کانال های کوچکی که در طول پد سلولزی وجود دارد عبور کرده و به لوله خروجی که که در انتهای پد وجود دارد می رسد.
پد سلولزی گلخانه طوری طراحی شده است که آب به تمامی قسمت های پد رسیده و آن را خیس می کند و هیچ منطقه خشکی باقی نمی ماند. در انتها آب اضافی در پایین پدها جمع شده و به داخل مخزن بازگردانده می شود که بتوان از آب دوباره استفاده کرد.
در کنار نصب پد گلخانه ای یک سیستم توزیع آب متکی بر کارکرد پمپ هیدرولیکی تقریباً ساده ای قرار دارد. در تکمیل این سیستم از یک مخزن آب، لول سنج سطح آب و لوله های رابط نیز استفاده شده است. پروسه کارکرد سیستم تقریباً ساده است و متکی بر پمپاژ تا جمع آوری آب می باشد.
آب در داخل یک مخزن که ابعاد آن کاملاً وابسته به مقدار سطح پد سلولزی نصب شده است، جمع آوری خواهد شد. ذخیره کردن آب به دلیل حضور یک اطمینان در عملکرد سیستم است. از طرفی این مخزن محل بازگشت آب اضافی جاری شده از پد سلولزی نیز می باشد.
سطح آب موجود در مخزن همواره از طریق یک لول سنج مکانیکی در حال اندازه گیری است. این لول سنج متصل به شیر آب ورودی سیستم است و در صورت کاهش سطح ارتفاع آب در داخل مخزن به طور خودکار آن را تا سطح تنظیم شده از آب پر می کند.
به این ترتیب این اطمینان وجود دارد که در هر حالتی سطح مشخصی از آب در داخل سیستم حضور دارد و در صورت قطع شدن مسیر تامین آب، همچنان از یک ذخیره کافی در سیستم بهره مند هستیم.
موتور پمپ آب تعریف شده در سیستم بسته به بزرگی ابعاد سیستم سرمایش گلخانه ای می تواند از یک موتور پمپ ساده کولری تا نمونه های قدرتمند و بزرگتری باشد. وظیفه این موتور پمپ آب تولید فشار آب نیست.
لذا نیازی نیست تا قدرت بالایی داشته باشد. اما باید بتواند آب را در حجم کافی به سمت پد سلولزی گلخانه ای هدایت کند. در نتیجه در تحلیل فنی این پمپ رسیدن به سطح بالای دبی در پمپاژ آب مورد توجه قرار دارد.
برای انتقال آب نیز از لوله های پلاستیکی استفاده شده است. بهتر است محل نصب پمپ در مخزن، فاصله کمی با حضور مجموعه پد سلولزی گلخانه ای داشته باشد. در سیستم های بزرگتر که قرار است ابعاد وسیع از پد سلولزی گلخانه ای را نصب کنیم، ماجرای تامین آب تبدیل به یک سیستم تاسیساتی تمام و کمال خواهد شد. در ابعاد بالای پد سلولزی، آب بر حجم بسیاری در جریان است. لذا باید از سیستم های لوله کشی در توزیع یکنواخت آب در میان پدها استفاده کنیم.
در اجرای سیستم تاسیسات در تامین منابع آب پد سلولزی، دو ردیف لوله با قطر بالا کشیده خواهد شد. یک لوله وظیفه پخش آب را بر عهده دارد. این لوله با حضور انشعاب های فراوان به ازای هر مقدار مشخصی از سطح پد سلولزی گلخانهای مقدار آب کافی سیستم را تامین می نماید. لوله دوم با هدف جمع آوری آب های اضافی و همچنین آب بازگشتی از لوله انتقال و توزیع در نظر گرفته شده است.
فشار آب همراه با دبی کافی آنچنان است که می تواند برای تمام سطوح در پد سلولزی جریان یافته و تمامی فضای این پدها را در بر بگیرد. پروسه پمپاژ تا توزیع و جمع آوری آب تا پخش یکنواخت قطرات آب در پد سلولزی گلخانه ای ادامه پیدا می کند.
در چنین سیستمی توزیع یکنواخت آب در پد سلولزی اهمیت بالایی دارد. اگر قرار به تولید خنکای کافی، یکنواخت و مناسبی باشد، باید بتوانید حجم آب را با شرایط توزیع یکنواختی در سطح پد سلولزی گلخانه ای به جریان اندازید.
هر پد سلولزی گلخانه ای از کاغذ کرافت پد ساخته شده است. کاغذ کرافت پد یک متریال مقاوم در برابر آب است که قابلیت جذب بالایی از آن را نیز دارد. آب جاری شده در فضای میان کاغذ کرافت پد باعث خیس شدن آن خواهد شد. اما ماهیت خنک سازی این سیستم در ایجاد جریان هوایی نهفته است. سیستم پد و فن گلخانه ای زمانی تأثیرگذار است که بتواند جریان هوای یکنواختی را ایجاد کند
جریان هوای سیستم از طریق ایجاد یک تغییر فشار هوا در فضای گلخانه تامین می شود. در این سیستم از فن اگزاست ها برای تولید اختلاف فشار هوا استفاده شده است. عملکرد کلی سیستم بسیار ساده است.
درست در نقطه مقابل در محل نصب پد سلولزی گلخانه ای ردیف اگزاست فن ها حضور دارند. اگزاست فن های گلخانه ای در ابعاد بزرگ ۱۴۰سانتیمتری با حضور موتورهای قدرتمند سه فاز هستند. این فن های قدرتمند می توانند مقدار قابل توجهی از هوای مانده در فضاهای گلخانه ای را مکیده و از آن خارج سازند.
قاعدتا اصلی ترین وظیفه در نصب فن ۱۴۰گلخانه ای مکش هوا با هدف تامین هوای تازه است. اما این وظیفه مقدمات کافی در ایجاد تبخیر سطحی برای آب جریان یافته در پد سلولزی را فراهم خواهد کرد.
هر مکش هوایی مستلزم جایگزینی آن با هوای تازه تر است. کارکرد فن اگزاست گلخانه ای که با مکش هوای گلخانه همراه است باعث کاهش فشار در محیط اطراف فن خواهد شد. این کاهش فشار به سرعت توسط هوای اطراف پر می شود.
به این ترتیب در طول سالن گلخانه ای یک جریان هوای ناملموس ایجاد می شود. وقتی که این جریان هوا به پد سلولزیخیس از آب می رسد، در معرض کاغذ کرافت پد مملو از آب قرار خواهد گرفت.
جریان یافتن هوا از میان کاغذ کرافت پد باعث ایجاد تبخیر سطحی است. به این ترتیب عملا در خروجی پد سلولزی گلخانه ای شاهد یک جریان هوای مرطوب و بسیار خنک هستیم. لذا تمام نیاز گیاهان که در سالن گلخانه ای در حال رشد کردن هستند، به راحتی تامین می شود.
هوای خنک شده و مملو از رطوبت خارج شده از پد سلولزی گلخانه ای همراه با جریان هوای یکنواختی که از جانب فن اگزاست گلخانه ای هدایت می شود، به شکل یکنواخت و تاثیرگذاری در تمام فضای سالن گلخانه ای توزیع خواهد شد.
برای ایجاد کنترل بر این سیستم نیز شرایط تقریباً ساده ای حاکم است. کافی است میزان عملکرد فن اگزاست ها را محدود و یا زیاد کنیم تا با کاهش و یا زیاد کردن جریان هوایی، سطح خنک سازی تا رطوبت کلی در سالن گلخانه ای را تحت تاثیر بگذاریم. البته با کنترل سطح دبی آب وارد شده به پد سلولزی گلخانه ای نیز می‌توانیم جریان دما و رطوبت موجود در فضا را در اختیار بگیریم.

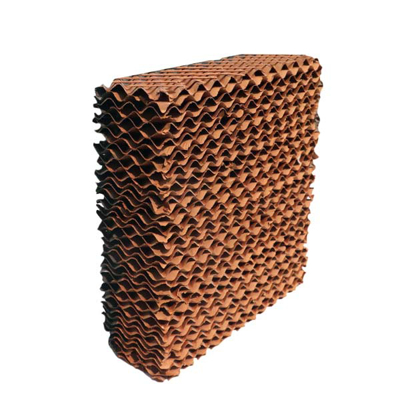

پد سلولزی گلخانه
برای خنک کاری عموماً از پدهای سلولزی شیاردار استفاده می شود که جنس آن از کاغذ کرافت می باشد. در عملیات تولید پد سلولزی آن را با نمک های نامحلول آغشته می کنند تا مقاومت پدها در برابر پوسیدگی افزایش یابد. شاید قیمت پد سلولزی بالا به نظر آید اما با نگهداری مناسب از پدها می توان کیفیت خنک کاری هوا را ارتقا بخشید.
نگهداری درست از پد سلولزی باعث می شود عمر کاری پدها حداقل به 10 سال برسد. پدهای خنک کاری از آلومینیوم و پلاستیک هم ساخته می شوند اما هم قیمت بالایی دارند و هم مزایای پد سلولزی را دارا نمی باشند.
استفاده از پد سلولزی گلخانه ای مزایای قابل توجهی دارد. تجسم کنید که برای سطحی نامتعارف قصد ایجاد یک پوشش از پد سلولزی را دارید. قطعاً در استفاده از دیگر با واسط های تبخیری نمی توانید به این سادگی ها ابعاد مناسب هر سایز از صفحه را بسازید.
واسط های تبخیری کلاسیک مانند پوشال ها ابعاد کوچکی دارند و برای پوشاندن هر اندازه ای از سطوح واسط تبخیری به هیچ حالت قابلیت انعطاف کافی را ندارد. در عین حال بهره مندی از واسط های تبخیری آلومینیومی و پلاستیکی نیز از چنین مشکلاتی مستثنی نیستند. اما پد سلولزی را به راحتی و با سرعت می توانید برش زده و به هر شکل و حالتی که مناسب برای نصب شدن بر سطح جداره های مورد نظر است قرار دهید.
پد سلولزی قابلیت هایی بسیار فراتر از استفاده در مصارف گلخانه ای دارد. مثلاً می توانیم از نمونه های رایجی با عنوان پد سلولزی ماینر نیز یاد کنیم. برای خنک سازی دستگاه های ماینر که با هدف استخراج ارز دیجیتالی طراحی شده اند، می توان از سیستم تهویه مطبوع متکی بر واسط تبخیری پد سلولزی ماینر بهره مند شد.
الگوی طراحی پد سلولزی ماینر، دقیقا شبیه به همان چیزی است که در پد سلولزی گلخانه ای شاهد هستیم. با این تفاوت که ابعاد خنک سازی در سیستم تهویه مطبوع ماینرها متکی بر پد سلولزی ماینر بسیار کوچکتر از سیستم هایی است که برای فضاهای گلخانه ای در نظر گرفته شده است.
در اجرای سیستم سرمایش گلخانه ای، قاعده کار در بهره مندی از تبخیر سطحی قطرات آب است. لذا هر اندازه بتوانیم سطح وسیعتری از آب را در مقابل جریان هوا به شکل یکنواخت تری قرار دهیم، قطعا بهتر و سریعتر قادر هستیم تا محیط گلخانه را خنک سازیم.
به این دلیل ساده باید قابلیت توزیع یکنواخت آب در پد سلولزی گلخانه ای را به عنوان برگ برنده آن در مقابل ایده های کلاسیک و یا واسط های فلزی و پلاستیکی بگذاریم.
در این بین شاید در نگاه برخی مقوله طول عمر پد سلولزی حائز اهمیت باشد. به هر صورت فضاهای گلخانه ای بسیار بزرگ هستند و این بزرگی قطعاً نیاز به نصب حجم بالایی از واسط های تبخیری را طلب می کند.
لذا اگر با واسطی مواجه باشیم که درصد تخریب و فرسودگی بالایی داشته باشد، قطعا در مواجه بودن با سطوح بالا در جداره های گلخانه ای به مشکل خواهیم خورد. اما کیفیت کار خود پد سلولزی پاسخ شایسته ای است بر منتقدان این جزء تاثیرگذار در خنک سازی سالن های گلخانه ای.
طول عمر پد سلولزی گلخانه ای حتی در مواجه بودن طولانی مدت با آب باز هم بسیار بالا است. به طوری که به راحتی می توانید برای حداقل ۱۰ سال با یک بار نصب از پد سلولزی گلخانه ای، کیفیت خنک سازی مطلوبی را تجربه کنید.
شرایط نصب پد سلولزی گلخانه ای
احتمالاً به طور کامل تا اینجای مقاله متوجه هستید که در تکمیل سیستم سرمایش گلخانه ای باید یک سمت جداره های گلخانه ای را از دیواره هایی متکی بر پد سلولزی بپوشانیم. دیواره هایی که قرار است از سمت بالا میزبان آب باشند و آب اضافی را در ناودان هایی تعبیه شده در بخش زیرین تخلیه نمایند و در این بین با مجاورت باد مراحل تبخیر سطحی را تکمیل نمایند.
در تمام این سیستم سرمایش گلخانه ای ملزم به نصب دیواره های تقریباً بلندی از پد سلولزی هستیم. در این بین سوال دیگری که مطرح است، اسلوب نصب چنین صفحه های بزرگی است. آیا نصب پد سلولزی متکی بر قاعده مشخصی است؟ چنین نصبی تا چه اندازه دشوار است؟
انواع پد سلولزی گلخانه ای از کنار هم قرار گرفتن لایه های کاغذ کرافت ساخته می شوند. لذا ماهیت این صفحه های متخلخل، سبک وزن است. پس در نصب آنها قاعدتاً با صفحه های سنگین و غیرقابل کنترل مواجه نیستیم.
در مراحل نصب پد سلولزی قرارگیری صفحه های تبخیر سطحی آخرین مرحله از کار است. در واقع باید ابتدا قاب پد سلولزی را به درستی مستقر سازیم، سیستم تاسیسات تامین آب و جمع آب را تکمیل کنیم تا در نهایت بتوانیم ورقه های کاغذ کرافت متعلق به پد سلولزی گلخانه ای را نصب کنیم.
یکی از بخش های کلیدی در اجرای درست سیستم سرمایش گلخانه ای، نصب دقیقه قاب پد سلولزی می باشد. قاب پد سلولزی از جنس آلومینیوم است و به گونه ای طراحی شده است که می تواند به طور کامل لبه های پد سلولزی را در بر گرفته و آن را کاملاً مستقر و مستحکم شده نگه دارد.
قاب پد سلولزی در واقع یک ریل ساده آلومینیومی است که از طریق پایه هایی بر جداره های دیواره گلخانه ای پیچ و مهره می شود. موقعیت نصب این قاب پد سلولزی معرف ابعاد سطح نهایی در تکمیل تبخیر سطحی می باشد. هر چه ابعاد قاب پد سلولزی را بزرگتر انتخاب کنیم، می توانیم واسط تبخیری موثرتری در خنک سازی فضای گلخانه داشته باشیم.
در امتداد نصب قاب پد سلولزی، مراحل استقرار خود پد آغاز می شود. پد سلولزی به شکل قالب های استاندارد از کاغذ کرافت لایه به لایه تولید شده است. اما قطعاً سطوح ایجاد شده ما توسط قاب پد سلولزی در اندازه های خریداری شده نیستند. بخش کلیدی در کار با پد سلولزی مربوط به همین مرحله از نصب واسط تبخیری می باشد.
پد سلولزی ماهیتی کاغذی دارد. جنس ساخت این پدها از کاغذ کرافت محصول کشور فنلاند است. کاغذ کرافت پد در عین مستحکم بودن، قابلیت برش زنی ساده ای دارد. کافی است یک تیغه کاتر ساده در دست داشته باشید تا بتوانید هر ورق از پد سلولزی را در ابعاد مورد نظر خودتان برش زده، اصلاح کنید.
به این ترتیب می توان مراحل نصب بسیار ساده ای را برای پد سلولزی گلخانه ای متصور بود. یک ابعاد ساده در کنار تیغه برش مناسب برای رسیدن به سایز دلخواه کافی است. هر برش جدید از کاغذ کرافت پد، یک صفحه واسط تبخیری جدید را می سازد.
مزایای استفاده از پد سلولزی گلخانه:
1- سیستم پد سلولزی و فن گلخانه دمای پایینی را در فصول گرم سال در داخل گلخانه فراهم می آورند.
ماهیت حضور پد سلولزی گلخانه ای در کاهش دمای محیط سالن پرورش گیاهان است. ایده خنک سازی، متکی بر تبخیر قطرات آب است. قطرات آب در صورت مجاورت با جریان هوایی به سرعت دمای محیط را گرفته تا شرایط تبخیر خود را فراهم آورند.
با این اقدام عملا بر گرماگیری از محیط پرداخته ایم. در نتیجه دمای هوایی که از داخل پد سلولزی گلخانه ای عبور می کند، بسیار کاهش پیدا خواهد کرد.
هر اندازه بتوانیم قطر قطرات آب را کوچکتر کنیم، طبعاً در شرایط بهتر و موثرتری می توانیم اقدام به تبخیر سطحی آب داشته باشیم. پوشال ها در سیستم های قدیمی نیز دقیقا همین کار را می کنند. اما در پوشال ها آب در میان براده های چوب در جریان است.
در این ایده عملاً قطره آبی تولید نشده است. لذا راندمان تبخیر سطحی کمی حاصل می شود. اما کاغذ کرافت جاذب کامل آب است و به سرعت قابلیت از دست دادن آب را دارد.به این ترتیب عملاً در سطح پد سلولزی گلخانه ای هیچ جریان آبی به وجود نمی آید.
بلکه آب به شکل موینگی در سطح کاغذهای کرافت لایه بندی شده، حرکت می کند تا تمام سطح کاغذ به شکل یکنواختی خیس شود. به این ترتیب ظرفیت جذب گرمای محیط برای تبخیر آب را افزایش می دهیم.
وقتی بتوانیم گرمای بیشتری از هوای محیط را بگیریم، قاعدتاً سطح خنک سازی بالاتری را فراهم خواهیم کرد. به این ترتیب مقدار سطح خنک سازی در پد سلولزی گلخانه ای بسیار بالا است.
2- سیستم فن و پد سلولزی بسیار سریع عمل نموده و به سرعت هوای داخل گلخانه را پایین می آورند و تاثیرگذاری مناسبی دارد.
ï . سرعت عمل پد سلولزی در خنک سازی محیط گلخانه به دلیل توزیع موثر و یکنواخت آب می باشد. در پوشال های کلاسیک آب در جریان است. پوشال ها جاذب آب نیستند؛ بلکه قرار است آن را به شکل جریان های کوچکی در مقابل باد توسعه دهند.
در این حالت مقدار درصد کمتری از آب قابلیت تبخیر شدن پیدا می کند. اما کاغذ کرافت جاذب قدرتمند آب است. کافی است جریانی از آب را در بالای سطح کاغذ کرافت پد داشته باشیم. در اندک زمانی این آب به تمام سطح کاغذ انتشار پیدا خواهد کرد.
در این حالت سطح یکنواخت و کاملی از هوا در معرض توزیع کامل آب قرار می گیرد. لذا سرعت خنک سازی بسیار بالای ایجاد می شود. در نتیجه عملا در اندک زمانی می توانیم مقدار خنکای بسیار بالایی را در تمام سالن گلخانه ای داشته باشیم.
این موضوع در افزایش راندمان سیستم های سرمایش گلخانه ای بسیار تاثیرگذار است. عملکرد سریع و فوق العاده مطلوب پد سلولزی گلخانه ای در خنک کردن محیط باعث مصرف کمتر آب و انرژی است و البته تاثیر بهتری در روند رشد گیاهان دارد. این مسئله به خودی خود منجر به راندمان بالاتری در کار است.
3-سیستم پد و فن گلخانه در اکثر سازه های گلخانه قابل نصب و اجرا می باشد.
قابلیت مانور بالای ایجاد تا احداث پد سلولزی گلخانه ای مقدمات کافی برای حضور آنها در هر نوع فضای گلخانه ای را ایجاد کرده است. پد سلولزی گلخانه ای به راحتی قابلیت شکل پذیری، برش زنی و حضور در انواع فضاها را دارد.
لذا در نصب شدن آن برای عموم محیط های گلخانه ای محدودیت خاصی در نظر گرفته نشده است. همین قابلیت مانور بالا باعث شده تا فروش پد سلولزی در سطح بالایی صورت بگیرد. هستند کسانی که در امر فروش سیستم سرمایش گلخانه ای بخش عمده ای از جریان بازار را در تهیه کردن پد سلولزی از جانب گلخانه داران جستجو می کنند.
4- سیستم های پد و فن دما را کاهش و میزان رطوبت هوا را افزایش داده که این امر باعث کاهش تعرق در گیاهان خواهد گردید.
ï ماهیت نصب پد سلولزی در جداره های گلخانه بر خنک سازی هوا از طریق ایجاد تبخیر سطحی است. ظاهراً باید حضور پد سلولزی گلخانه ای را دلیل کافی بر زیاد شدن مقدار رطوبت تاثیرگذار بر محیط گلخانه بدانیم.
اما اصل ماجرا در تکمیل کامل سیستم سرمایش گلخانه ای است. زمانی که در آن سوی فضا از فن ها تعبیه شده است. فن در گردش هوای مرطوب شده تاثیر چشمگیری دارد. این گردش هوا در ایجاد تعادل دمایی و رطوبتی حائز اهمیت است.
اگر قرار باشد در امر خرید و فروش سیستم سرمایش گلخانه ای، بخش نصب فن ها را جدی نگیریم، قطعاً با زیاد شدن سطح رطوبت هوای گلخانه مواجه هستیم.
اما اگر هوشمندانه رفتار کنیم و با تکمیل پروسه خرید و فروش سیستم سرمایش گلخانه از تعداد فن های کافی بهره مند باشیم، قطعاً به یک محیط خنک شده با سطح رطوبتی متعادل که در آن تعرقی بر سطح برگ گیاهان اتفاق نمی افتد مواجه هستیم.
5- سیستم پد سلولزی در مقایسه با سیستم های خنک کاری همچون مه پاش بسیار ارزان تر و مقرون به صرفه تر می باشد.
ایده های مه پاش به موازات روش های تبخیر سطحی مورد استفاده قرار می گیرند. اسلوب کار هر دو روش بر خنک سازی با کمک آب است. اما در سیستم هایی مانند مه پاش اقدام به حضور مستقیم قطرات آب در هوای داخل گلخانه داریم.
در حالی که قرار است با بهره مندی از پد سلولزی در کنار فن ها این آب را به شکل غیر مستقیم در محیط گلخانه بگسترانیم. سیستم های مه پاش نیز نیاز به نصب فن ها دارند.
اما الگوی اجرای آنها بسیار پیچیده تر از پدهای سلولزی است. سیستم های مه پاش نیاز به نصب گسترده ای از تاسیسات در سقف بنای گلخانه دارند. از حجم بالای نازل ها که غالباً گران قیمت هستند، بهره مند می باشند و در عین حال سیستم پمپاژ آب قدرتمند و گران قیمتی را طلب می کنند.
البته اگر از مدل مه پاش های دیسکی استفاده شده باشد، هر نازل نیاز به نصب فن های مخصوصی دارد که عاری از صرف هزینه نیستند. در عین حال هرگز نمی توان از کارکرد سیستم مه پاش انتظار تامین راندمان خنک سازی به اندازه روش پد سلولزی را داشته باشیم.
ایده پد و فن گلخانه ای روش بسیار موثرتر و البته کم دردسرتری به نسبت از نصب انواع مه پاش ها برای خنک سازی محیط گلخانه ای است.
6- جهت توزیع آب بر روی پدها نیاز به سیستمی ساده و پمپی با فشار کم وجود دارد.
حضور تاسیسات یا پمپاژ نه چندان قدرتمند، یکی از اصلی ترین دلایل استقبال بالا در فروش پد سلولزی می باشد. تاسیساتی که بتوانند آب را با فشار بسیار بالایی پمپاژ کنند، غالباً حجیم و گران قیمت هستند. از طرفی حضور این تاسیسات در تکمیل سیستم هایی مانند مه پاش های نازلی باید همراه با نصب فیلترهای مخصوصی باشد.
به این ترتیب ظاهراً در اجرای مه پاش ها مستلزم صرف هزینه بالا در کنار حضور یک سیستم قدرتمند اما کاملاً حساس با شرایط نگهداری دشواری هستیم. اما در تکمیل عملیات خنک سازی متکی بر نصب پد سلولزی نیازی به تعریف چنین تاسیساتی در تامین قدرت فشار بالای آب نداریم. همه ماجرا را می توان با نصب یک پمپ آب ساده تامین نمود.
این قابلیت در کاهش هزینه اجرایی تا کاهش هزینه های نگهداری از سیستم سرمایش گلخانه ای تاثیرگذار است.
معایب استفاده از پد سلولزی گلخانه:
نیاز به تعمیر و نگهداری مناسب جهت جلوگیری از انسداد پدها لازم است.
اگر میزان رطوبت هوا بسیار بالا باشد و منطقه ای که در آن سیستم پد و فن را نصب می کنید بسیار شرجیباشد، تاثیرگذاری سیستم بسیار کم خواهد بود. به این نکته توجه داشته باشید که ایده آلترین آب و هوا جهت به کارگیری سیستم پد سلولزی و فن، مناطق گرم و خشک می باشد.
تمام هنر پد سلولزی در خنک سازی هوای گلخانه متکی بر تبخیر آب و ایجاد رطوبت است که باید از طریق جریان هوایی که در سطح پد در تبادل است صورت گیرد. حال اگر در شرایطی باشیم که این قابلیت های تاثیرگذار در تولید سرمایش را نداشته باشیم، قطعا نمی توانیم از عملکرد مطلوب سیستم پد و فن گلخانه ای بهره مند شویم.
بخش اول ماجرا زمانی است که قرار است جریان هوا از میان فضای مرطوب پد سلولزی عبور کند. وقتی که پد سلولزی را بر جداره های گلخانه ای در مقابل باد قرار داده ایم، باید انتظار حضور انواع آلایندگی ها را در میان خانه های پد سلولزی نیز داشته باشیم.
موضوعی که باعث انسداد خانه های پد سلولزی خواهد شد. گرد و خاک بزرگترین مشکل در نگهداری از پد سلولزی است. خاک به شکل گل در میان لایه های کاغذ کرافت پد نفوذ کرده، عملاً قدرت مانور باد را زایل می کند. لذا بزرگترین مشکل در کار با پد سلولزی، تمیز کردن دائمی آنها از حضور گرد و خاک و دیگر آلودگی ها است که همراه باد می آیند.
البته حرفه ای ها از یک پوشش محافظ مخصوص به همراه توری ها با خانه هایی مناسب درست در مقابل پد سلولزی نصب می کنند تا بتوانند از حجم آلایندگی بادی که وارد فضای داخلی کاغذ کرافت پد می شود بکاهند.
اما بخش دوم ماجرا زمانی است که خود هوا، مرطوب باشد. مثلاً در یک آب و هوای شرجی قرار داشته باشیم. در این حالت، سطح رطوبت هوا خود اشباع شده است. لذا دیگر نمی توانیم مقدار رطوبت مازاد را در هوای داخل شده به فضای گلخانه ای سرایت دهیم.
در هوای مرطوب، حضور آب در پد سلولزی گلخانه ای باعث زیاد شدن بیش از اندازه رطوبت است. رطوبتی که می تواند تاثیرات منفی در عملکرد مطلوب سیستم سرمایش گلخانه ای داشته باشد. به هر حال ما نیاز به یک سطح مشخصی از رطوبت در هوای گلخانه داریم.
پد گلخانه ای برای نصب شدن در آب و هوای گرم و خشک بهترین است. اما نمی تواند در آب و هوای مرطوب و به شدت شرجی کارایی کافی داشته باشد. البته نمی توانیم به صرف شرجی بودن هوا فضای گلخانه را بدون نیاز به نصب پد سلولزی در نظر بگیریم.
چرا که ممکن است سطح رطوبت هوا دچار تغییرات شدیدی باشد. در این حالت طراحان فضاهای گلخانه ای اقدام به نصب مقدار محدودی از پد سلولزی می گیرند که در صورت نیاز، با خشک شدن هوا می توان از آنها استفاده کرد.
تعیین ظرفیت پمپ آب برای پد سلولزی
برای اینکه راندمان خنک کاری پد سلولزی بالا باشد باید مقدار سطح پد سلولزی با مقدار آبی که بر روی پدها توزیع می شود متناسب باشد. مقدار آب مورد نیاز با نوع سیستم مورد استفاده متفاوت است. اگر شما یک پد سلولزی به ضخامت 10 سانتی متر داشته باشید باید به ازای هر 1 فوت (30 سانتیمتر) 0.5 گالن بر دقیقه آب را به پد سلولزی برسانید. در این صورت برای هر 1 متر از پد به آب با دبی 6.2 لیتر بر دقیقه نیاز است.
با این حال اگر برای تعیین درست دبی پمپ آب برای پد سلولزی شک دارید با فروشنده پد تماس بگیرید. همچنین قطر لوله توزیع آب مورد نیاز برای پد به طول 9.1 متر الی 15.2 متر 1 1/4 اینچ است. در حالی که اگر طول پد شما 15 متر الی 18.3 متر باشد قطر لوله آب مورد نیاز 1.5 اینچ است. 60 فوت یا همان 18.3 متر طولانی ترین طول لوله ای است که توصیه می شود.
اگر طول پد شما 36.6 متر است می توانید از 2 لوله توزیع آب از نقطه مرکزی توزیع آب برای طول 18.3 متری استفاده کنید.
محل نصب مخزن باید در سطحی پایین تر از محل استقرار پد سلولزی باشد تا از بازگشت خودکار آب به داخل مخزن اطمینان داشته باشیم. در سیستم سرمایش گلخانه ای که مدتی بر نصب پد سلولزی است، تنها از پمپ آب در بخش توزیع آن برای حضور در پد سلولزی استفاده می شود. آب جریان یافته در پد اگر جذب هوای عبوری نباشد، باید توسط ناودان های نصب شده در بخش پایین محل نصب پد گلخانه ای جمع آوری شود.
در این حالت هیچ سیستم مکانیزه موتوری در جمع آوری آب اضافی تعریف نمی شود. بلکه خود آب با حضور در یک مجموعه لوله های بازگشتی به سمت مخزن هدایت می شود. در این صورت باید محل استقرار مخزن پایین تر از سطح استقرار لوله های جمع آوری آب باشد تا از بازگشت خودکار آب به داخل مخزن مطمئن باشیم.
مقدار آب بازگشتی به مخزن به مراتب کمتر از مقدار آب پمپاژ شده به داخل سیستم پد و فن گلخانه ای است. دلیل آن هم مقدار آبی است که به شکل رطوبت از سطح پد سلولزی توسط هوا جذب شده است. از این رو همواره در هر سیکل کاری از گردش هوا به مقدار کمتری از آب بازگشتی دست پیدا می کنیم. لذا باید به فکر تامین آب در بخشی از سیکل کاری سیستم باشیم.
از آنجا که باید فکری برای جمع آوری آب های بازگشتی کرده باشیم تا به این ترتیب از اتلاف آب جلوگیری کنیم، ملزم به نصب مخزن هستیم.
لذا بهتر است محل تزریق آب جدید نیز در داخل همین مخزن باشد. البته این تزریق آب باید از طریق یک سیستم کنترل ارتفاع سیالات که غالبا مکانیکی است صورت گیرد. در این حالت همواره این اطمینان وجود دارد که آب در داخل مخزن تعریف شده برای سیستم پد و فن گلخانه ای به مقدار کافی می باشد.
البته مقدار کافی را با در نظر گرفتن حجم درست از مخزن تعریف شده در سیستم به دست می آوریم. هر چه سیستم پد و فن گلخانه ای بزرگتر باشد، قاعدتاً جریان آب بیشتری در آن صورت می گیرد. لذا نیاز به حضور آب با پمپاژ قدرتمندتری در سطح دبی بالاتری احساس می شود.
مخزن های کوچک نمی توانند پاسخگوی این حجم از آب باشند. خصوصا اگر در بخش ورودی با قطع جریان آب مواجه باشیم. در این حالت حضور یک مخزن کوچک قطعاً پاسخگوی نیاز سیستم تا تامین مجدد آب نخواهد شد.
لذا بخش کلیدی در عملکرد صحیح سیستم سرمایش گلخانه ای متکی بر نصب پد سلولزی در انتخاب درست حجم مخزن است که باید به ازای ضخامت حداقل ۱۰ سانتیمتری از پد سلولزی، حجمی برابر با ۳۰ لیتر از مخزن را تهیه کرده باشیم.
محل قرارگیری اگزاست فن و پد سلولزی گلخانه
تمام ماهیت کار در اجرای سیستم سرمایش گلخانه ای که متکی بر نصب پد سلولزی است، در جریان یافتن هوا از میان خانه های کاغذ کرافت پد است. پس منطقی است که حضور پد بر جداره هایی باشد که در مجاورت باد هستند. از این رو غالباً در محل نصب پدها یک پایش کلی از محیط صورت می گیرد تا بتوان جداره ای که مستعد جذب حداکثری باد است را شناسایی کنیم.
حضور باد باعث کاهش اثر فن ها می باشد. در واقع باد به شکل خودکار و طبیعی ماجرای گردش هوای خنک شده در محیط گلخانه ای را تامین می نماید. در نتیجه بر بهبود راندمان کلی سیستم بسیار تاثیرگذار است.
اما اگر در جانمایی پد سلولزی گلخانه ای اشتباه کنیم و آن را بر جداره هایی که مستعد جذب باد نیستند مستقر سازیم، در کاهش راندمان کلی سیستم تاثیر گذاشته ایم. از آنجا که محل نصب فن ها در نقطه مقابل پد سلولزی گلخانه ای است، اگر دیواره ای که میزبان فن ها می باشد در معرض وزش باد قرار گیرد، عملاً بر قابلیت تخلیه فن ها اثرات منفی گذاشته ایم.
لذا بهترین چیدمان پد و فن گلخانه ای بر دیواره های مقابل به هم است. به گونه ای که پد سلولزی در مقابل جریان حداکثری از باد باشد و در آن سوی فضای گلخانه، اگزاست فن ها به تعداد کافی حضور داشته باشند.
اهمیت نگهداری از پد سلولزی گلخانه ای
در مزایای پد سلولزی در قیاس با پوشال ها و یا دیگر واسط های تبخیری قید کردیم که آنها از مقاومت بالاتری در مقابل لانه گزینی حشرات، رشد جلبک ها و یا تجمع گرد و خاک برخوردار هستند. اما قید أکید نکردیم که هرگز دچار تجمع آلودگی ها نمی شوند.
حضور باد در مجاورت پد سلولزی هر اندازه هم همراه با نصب انواع فیلترها و محافظ ها باشد، باز هم مستعد تجمع آلودگی ها و ناخالصی ها در میان خانه های کاغذ کرافت پد می باشد. این اتفاق در کاهش اثربخشی پد سلولزی تاثیرگذار است.
مسدود شدن و یا پوسیده شدن خانه های کاغذ کرافت پد مانع از توزیع یکنواخت آب خواهد شد. در نتیجه نمی توانیم به نقش کلیدی پد سلولزی در توزیع یکنواخت رطوبت هوا اعتماد کنیم. در این حالت راندمان کلی سیستم سرمایش گلخانه ای نیز به شدت کاهش پیدا می کند.
لذا اگر قصد دارید تا برای سالیان متمادی همراه با نصب پد سلولزی گلخانه ای از یک سرمایش تأثیرگذار و یکنواخت در محیط گلخانه بهره مند باشید، لازم است تا از اصول اولیه در نگهداری درست از پد سلولزی غافل نشوید.
این پدها با یک شستشوی ملایم و همیشگی به راحتی تمیز می شوند و در کل نیاز به ایجاد شرایط چندان پیچیده ای برای نگهداری از آنها نمی باشد. البته اگر به هر دلیلی با یک پد سلولزی خراب، پوسیده و یا سوراخ شده مواجه هستید، چاره ای جز تعویض آن با یک پد سلولزی تازه تر ندارید.
تعیین حجم مخزن آب پد سلولزی (sump tank)
در صورتی که پد با ضخامت 10 سانتیمتر دارید، حجم مخزن آب باید حداقل 30.5 لیتر/مترمربع باشد. این میزان حجم طوری طراحی شده است که امکان بازگشت آب در صورت خاموش شدن سیستم وجود داشته باشد.
محل قرار گیری اگزاست فن و پد سلولزی گلخانه
در صورت امکان در تابستان ها پدها را در سمت موافق باد و اگزاست فن را در مقابل پدها در جهت مخالف باد قرار دهید.
اهمیت نگهداری از پد سلولزی گلخانه
وجود ناخالصی ها و رشد جلبک ها در آب باعث پوسیده شدن و مسدود شدن مجراهای پد سلولزی می شود. این گرفتگی قابلیت خنک کاری پد را کاهش می دهد. در صورت ایجاد سوراخ در پد، هوا به طور مستقیم از پدها عبور کرده و این بدان معنی است که تماس هوا با آب خنک کاری کاهش می یابد. در این صورت باید یک پد نو را جایگزین کنید.
پد سلولزی همراه با فن اگزاست گلخانه تشکیل یک سیستم خنک کننده تبخیری را می دهد. پد های سلولزی در ابعاد مختلف تولید شده که پد سلولزی در ابعاد مختلف تولید شده که در گلخانه های کوچک و بزرگ صنعتی می توان از آن استفاده کرد. در حال حاضر به کار گیری پد سلولزی جهت خنک کاری گلخانه، یکی از بهترین روش ها برای خنک کاری انواع گلخانه ها می باشد.
تهویه و خنک کاری گلخانه توسط پد سلولزی:
صنعت گلخانه دارای یکی از بهترین ایده ها در تهیه محصولات کشاورزی می باشد. فضای گلخانه یک محیط امن و ایزوله شده برای رشد و نمو گیاهان است. این فضا به هیچ حال تحت تاثیر گرما و یا سرمای بیش از اندازه محیط قرار نمی گیرد.
چرا که در داخل هر گلخانه مدرن امروزی از انواع سیستم های استاندارد و اصولی به جهت تامین سرمایش و گرمایش استفاده می شود. سیستم فن و پد گلخانه ای یکی از همین ایده های تاثیرگذار است که با هدف خنک سازی فضاهای گلخانه ای ابداع شده اند. پد سلولزی گلخانه ای بخش کلیدی در این سیستم محسوب می شود.
فضاهای گلخانه ای محیط های بسیار بزرگی هستند که در آنها نیازمند به گردش هوای دائمی هستیم. ساختار شفاف سقف جداره های هر سالن گلخانه ای که با هدف تامین نور خورشید در نظر گرفته شده است، به شدت در گرم شدن محیط گلخانه تأثیرگذار است.
لذا در هر سالن گلخانه ای قاعدتاً با هوایی که در حجمی بالا به شدت در حال گرم شدن است مواجه هستیم. از طرفی این محیط نیازمند به تأمین دائمی رطوبت است.
گیاهان نمی توانند در هوای خشک رشد کافی داشته باشند. قاعدتاً باید به دنبال تعریف سیستم هایی باشیم که بتوانند به شکل موثر به خنک سازی محیط گلخانه بپردازند و در عین حال بتوانند رطوبت کافی این فضای پر از گیاه را تأمین نمایند.
در ایجاد چنین شرایطی قرار نیست که به ایجاد دو سیستم پرهیاهو فکر کنید. یک سیستم پد و فن گلخانه ای که تنها از حضور پد سلولزی گلخانه در کنار اگزاست فن ها تشکیل شده است، می تواند به طور کامل هر دو نیاز شما را مرتفع سازد.
فضای بزرگ گلخانه ای را نمی توان به این سادگی ها در تعریف سیستم های کم توان خنک سازی و یا رطوبت ساز پاسخگو شد. از طرفی نمی توانیم برای تامین نیازهای عادی یک فضای گلخانه ای مستلزم صرف هزینه های بسیار بالایی باشیم.
ما به یک سیستم فراگیر با قابلیت انعطاف بالا نیاز داریم که بتواند در هزینه ای اندک ماجرای خنک سازی تا ایجاد رطوبت در محیط گلخانه را تامین نماید. پد و فن گلخانه ای بهترین ایده مهندسی شده برای حضور در چنین فضاهایی هستند. کافی است سیستم سرمایش گلخانه خود را متکی بر یک الگوی پد و فن گلخانه ای قرار دهید تا به طور کاملا یکنواخت و موثر شاهد ایجاد رطوبت در کنار خنک سازی در محیط گلخانه ای خود باشید.
البته در چنین سیستمی حضور پد سلولزی نقش کلیدی دارد. در واقع تمام ماجراها از خنک سازی تا تعادل رطوبتی برای محیط گلخانه از حضور پررنگ و مناسب پد سلولزی تأمین خواهد شد. ظرفیت مناسب پد سلولزی در کنار نصب اصولی آن است که قابلیت خنک سازی کامل را برای تمام فضای سالن گلخانه ای تامین می نماید.
رایج ترین و پر استفاده ترین سیستم مورد استفاده در گلخانه ها جهت خنک کاری سیستم پد و فن می باشد. در این سیستم یک فن اگزاست بر روی یکی از دیواره های گلخانه نصب شده و پدهای سلولزی خنک کننده در دیوار مقابل فن نصب می شود. فن های اگزاست که از نوع مکنده می باشند، هوای داخل گلخانه را به خارج از گلخانه ارسال کرده و باعث عبور هوای تازه از میان پدهای خنک کننده می شود.
در طول مدت عملیات خنک کاری، آب به طور مداوم در پدهای سلولزی گردش می کند. در این عملیات همزمان با عبور جریان هوا از پدهای مرطوب و نم دار مقداری از این رطوبت تبخیر شده و وارد هوای سیستم می شود. در طول این فرآیند از گرمای هوای ورودی به پدها کاسته شده و باعث می شود هوا در هنگام خروج از پدها دارای دمای کمتر و درصد رطوبت بیشتری باشد.
میزان افت دمای ورودی به پد ها بستگی به مقدار آب و رطوبتی دارد که توسط هوا جذب می شود و عواملی همچون میزان خیس بودن پدها و مدت زمانی که هوا در تماس با پد سلولزی است، در عملیات کاهش دمای هوا تاثیرگذار هستند.
در ادامه این سیکل هوای خنک شده از روی گیاهان گلخانه عبور کرده و به سمت فن اگزاست گلخانه می رود. سیستم پد و فن در گلخانه یک سیستم خنک کاری تبخیری می باشد که می تواند دمای گلخانه را 5.5 الی 11 درجه سانتیگراد نسبت به دمای بیرون گلخانه پایین آورد.
ایده هایی ساده در ابداع سیستم خنک کننده گلخانه ای
به طور کلی باید ایده طراحی سیستم پد و فن گلخانه ای را به مانند یک کولر ساده آبی تجسم کنید. تمام اتفاقی که قرار است در پد و فن گلخانه ای اتفاق بیفتد، متکی بر ایجاد سرمایش تبخیری است. در روش خنک سازی با الگوی سرمایش تبخیری به دنبال آن هستیم که بتوانیم آب را به طور گسترده در سطح بزرگی از فضایی که در مقابل وزش باد است پخش‌کنیم.
پد سلولزی نصب شده در سیستم سرمایش گلخانه ای در واقع همان سطح بزرگی است که با هدف توزیع یکنواخت آب در ابتدای سیستم حضور دارد. هر اندازه پد سلولزی در توزیع یکنواخت آب توانمندتر باشد، قطعاً بهتر می تواند فرآیند تبخیر سطحی را به انجام رساند.
در توزیع وسیع و یکنواخت آب، به قطرات ریزی از آب که در مجاورت هوا هستند خواهیم رسید. در این حالت هر قطره از آب این قابلیت را دارد که با جذب حرارت هوا تبخیر شود. به این ترتیب هوایی خنک که مملو از رطوبت است ایجاد خواهد شد.
این هوا بهترین شرایط برای حضور پیدا کردن در محیط گلخانه ای را دارد. اما به صرف ایجاد تبخیر سطحی در بطن پد سلولزی نمی توانیم جریان هوای مرطوب شده را به داخل فضای گلخانه ای بکشانیم. برای این منظور به یک نیروی رانش نیاز داریم. نیرویی که بتواند هوای خنک شده در پشت پد سلولزی گلخانه ای را مکیده به داخل فضای گلخانه ای هدایت کند.
نصب فن ها در آن سوی فضای گلخانه ای برای ایجاد این نیروی غالب است. اگزاست فن های قدرتمندی که در جداره های مقابل پد سلولزی نصب می شوند، وظیفه ای جز مکش هوای داخل فضای گلخانه ای ندارند. اما همین مکش ساده که باعث آشفتگی فشار هوا در فضای راکد گلخانه ای است، در آن سوی سالن گلخانه ای تبدیل به یک قدرت مکنده قوی برای جذب هوای خنک شده مورد نظر است.
البته نقش تکمیلی اگزاست فن ها در تکمیل سیستم سرمایش گلخانه ای، بر هیچ اهل فنی پوشیده نیست. اما می توانیم در شرایط خاصی حضور آنها را محدودتر کنیم. مثلاً در محیط هایی که باد نیز هستند، فی نفسه ماهیت قدرتی برای عبور هوا از پد سلولزی تا چرخیدن در فضای گلخانه ای تامین شده است. کافی است در آن سوی سالن گلخانه ای دریچه هایی با عرض مناسب تهیه کنیم تا کوران هوایی کافی ایجاد شود.
اما به یقین می توانیم حتی در بادخیز ترین مکان های دنیا از حضور دائمی جریان هوا اطمینان داشته باشیم. لذا نصب تعداد کافی از اگزاست فن ها برای تکمیل پروسه خنک سازی محیط گلخانه ای امری ضروری و گاهاً کلیدی است.
هر اندازه از سالن گلخانه ای بزرگتری بهره مند باشید، ملزم به نصب پد سلولزی گلخانه ای بزرگتری نیز هستید و در عین حال باید از حضور تعداد بیشتر اگزاست فن های قدرتمند نیز استفاده کنید تا بتوانید تعادل دمایی لازم را ایجاد نمایید.
چرا باید به نصب سیستم پد و فن گلخانه ای توجه داشته باشیم؟
► سادگی سیستم پد و فن گلخانه ای: یکی از نکات مثبت در راه اندازی سیستم سرمایش گلخانه ای متکی بر نصب پد سلولزی، سادگی آن است. در این سیستم عاری از هر گونه پیچیدگی شاهد ایجاد یک فضای کاملاً خنک در محیط گلخانه هستیم. تمام ماهیت طراحی سیستم پد و فن گلخانه ای متکی بر نصب اگزاست فن هایی قدرتمند به همراه پد گلخانه ای هستند. در نصب پد گلخانه ای هیچ پیچیدگی خاصی وجود ندارد. بلکه تنها کافی است با رعایت جانمایی مناسب و در نظر داشتن سطح کافی از پد سلولزی گلخانه ای حجم بالایی از آب را در مقابل جریان باد قرار دهیم. از طرفی فن اگزاست ها نیز ماهیتاً تجهیزات ساده ای هستند. هر چند در آنها از حضور موتورهای سه فاز استفاده می شود و طراحی متکی بر آهن گالوانیزه و پره های استیل دارند. اما در نهایت برای کارکرد هر فن اگزاست گلخانه ای کافی است به یک مدار ساده الکتریکی اکتفا کنید و این نهایت سادگی در خلق یک سیستم سرمایش می باشد.
► ارزان بودن سیستم پد و فن گلخانه ای: یکی از دلایل جدی در فروش سیستم سرمایش گلخانه ای متکی بر نصب پد گلخانه ای، ارزان بودن آنها است. اگر چه در گذشته می توانستیم این سیستم ها را با کمک پوشال ها ایجاد کنیم و این متریال ها به مراتب ارزانتر از نمونه های مدرن شده پد سلولزی هستند. اما در دراز مدت این پد سلولزی است که قدرت به صرفه بودن خودش را نشان می دهد. قیمت پد سلولزی متکی بر ابعاد، قطر و کیفیت ساخت آن است. لکن به هر صورت در تکمیل یک سیستم سرمایش گلخانه ای، قیمت پد سلولزی چندان قابل توجه نخواهد شد. این سیستم در اوج سادگی با صرف قیمت مناسبی تهیه خواهد شد.
► قابلیت انعطاف بالا در پیاده سازی سیستم پد و فن گلخانه ای: از حضور در یک سالن کوچک گلخانه ای تا نصب شدن در سالن های بسیار بزرگ، می توان از سیستم سرمایش گلخانه ای متکی بر نصب پد سلولزی در کنار اگزاست فن ها استفاده کنیم. در واقع این سیستم متکی بر نصب یک تجهیز متمرکز نمی باشد. فن ها برای تخلیه هوا هستند. لکن عملکرد آنها کاملاً مجزا از هم می باشد. از این رو بسته به بزرگی و یا کوچک بودن سالن گلخانه ای می توانیم از تعداد فن های بیشتر و یا کمتری بهره مند باشیم. در مقابل استفاده از پد سلولزی نیز قابلیت انعطاف بالایی دارد. آنها به راحتی با یک برش ساده می توانند سایزهای گوناگون در اشکال متنوع داشته باشند. این قابلیت شکل پذیری پد سلولزی باعث می شود تا به راحتی بتوانیم از آنها برای نصب شدن بر جداره هر نوع شکل از دیواره های گلخانه‌ا ی استفاده کنیم. نصب پد سلولزی نیز در شرایطی کاملاً مستقل صورت می گیرد. عملکرد هر یک از پره ها نسبت به دیگر پره های نصب شده مستقل است. لذا در بزرگ کردن و یا کوچک کردن سیستم سرمایش گلخانه ای متکی بر استفاده از پد گلخانه قدرت مانور بالایی داریم.
► قابلیت همزمان در خنک سازی تا رطوبت گیری هوای گلخانه: بزرگترین و شاید برتری قابل توجه در استفاده از سیستم سرمایش گلخانه متکی بر نصب پد سلولزی، نوع خنک سازی آن است که همراه با تبخیر سطحی آب اتفاق می افتد. اگر چه این نوع از خنک سازی برای حضور در فضاهای مسکونی باعث تشدید رطوبت شده و گاهاً تقابل های منفی را بر می انگیزد. اما در محیط گلخانه ای بهترین شرایط را فراهم می کند. گیاهان هوای خنک سرشار از رطوبت را در قامت یک جریان سیال و پیوسته می خواهند. نیازی که به کمال در نصب سیستم ساده پد سلولزی در کنار فن اگزاست های گلخانه ای تامین خواهد شد.
► تعمیرات و نگهداری سیستم پد و فن گلخانه ای نیز قابل توجه است: در راه اندازی سیستم پد سلولزی در کنار اگزاست فن ها همه چیز ساده است. از موتورهای سه فاز تا پمپ آب ساده سیستم پد سلولزی همگی در نهایت سادگی طراحی شده اند. از این رو در صورت بروز عیب عملاً هیچ چالش جدی ماهیت سیستم را تهدید نمی کند. تعمیرات ساده، ارزان و قابل فهم از مشخصه های اصلی سیستم پد و فن گلخانه ای است. تقریباً حجم بزرگی از عیب های ایجاد شده در سیستم را می توان با اندک مهارت فنی در نصب پد سلولزی و یا اگزاست فن ها مرتفع نمود. از طرفی شرایط نگهداری از پد سلولزی بسیار ساده است. پد سلولزی به مراتب ماندگارتر از انواع واسط های تبخیری مانند پوشال ها می باشد. از این رو به مدت طولانی می تواند وظایف توزیع رطوبت در محیط گلخانه ای را تأمین نماید. به همین دلیل است که شاهد رشد چشمگیری در فروش پد سلولزی هستیم. در عین حال شرایط نصب پد سلولزی نیز بسیار ساده است.
► سیستم متکی بر پد و فن گلخانه ای قابلیت بالایی در تولید رطوبت یکنواخت دارد: وقتی محیط یک گلخانه را مجهز به پد سلولزی می کنید و هوای مرطوب شده را از طریق اگزاست فن ها بیرون می کشید، این اطمینان را دارید که هوای مرطوب و خنک شده به شکل یکنواخت و تأثیرگذاری در تمام فضای گلخانه ای توزیع خواهد شد. البته جانمایی درست اگزاست فن ها و بهره مندی اصولی در نصب پد سلولزی در تکمیل هر چه بهتر این توزیع یکنواخت موثر هستند.
► کنترل دما و سطح رطوبت از طریق سیستم پد و فن گلخانه ای با دقت بالایی صورت می گیرد: نگهداری از گیاهان در محیط گلخانه مستلزم تولید یک جریان ثابت و مطلوب دما در کنار رطوبت می باشد. هر گونه افزایش و یا کاهش سطح دما در محیط خارج از گلخانه به شدت بر محیط داخل سنگینی می کند. از این رو این محیط چه در گرمایش و یا سرمایش باید مجهز به یک سیستم با قابلیت کنترل پذیری قدرتمندی باشد. کنترل سطح دما و رطوبت از طریق سیستم پد و فن گلخانه ای به راحتی و با سرعت کافی و البته دقت مناسبی صورت می گیرد. در پد سلولزی کافی است جریان آب را تحت کنترل داشته باشیم تا مقدار رطوبت و به تبع آن درجه دمایی در فضای گلخانه را تحت کنترل مناسبی قرار بدهیم.
عملکرد سیستم خنک کننده تبخیری پد سلولزی گلخانه و فن
در سیستم فن و پد در گلخانه آب پمپاز شده به صورت افقی در بالای پدها ریخته شده و از مجراها و کانال های کوچکی که در طول پد سلولزی وجود دارد عبور کرده و به لوله خروجی که که در انتهای پد وجود دارد می رسد.
پد سلولزی گلخانه طوری طراحی شده است که آب به تمامی قسمت های پد رسیده و آن را خیس می کند و هیچ منطقه خشکی باقی نمی ماند. در انتها آب اضافی در پایین پدها جمع شده و به داخل مخزن بازگردانده می شود که بتوان از آب دوباره استفاده کرد.
در کنار نصب پد گلخانه ای یک سیستم توزیع آب متکی بر کارکرد پمپ هیدرولیکی تقریباً ساده ای قرار دارد. در تکمیل این سیستم از یک مخزن آب، لول سنج سطح آب و لوله های رابط نیز استفاده شده است. پروسه کارکرد سیستم تقریباً ساده است و متکی بر پمپاژ تا جمع آوری آب می باشد.
آب در داخل یک مخزن که ابعاد آن کاملاً وابسته به مقدار سطح پد سلولزی نصب شده است، جمع آوری خواهد شد. ذخیره کردن آب به دلیل حضور یک اطمینان در عملکرد سیستم است. از طرفی این مخزن محل بازگشت آب اضافی جاری شده از پد سلولزی نیز می باشد.
سطح آب موجود در مخزن همواره از طریق یک لول سنج مکانیکی در حال اندازه گیری است. این لول سنج متصل به شیر آب ورودی سیستم است و در صورت کاهش سطح ارتفاع آب در داخل مخزن به طور خودکار آن را تا سطح تنظیم شده از آب پر می کند.
به این ترتیب این اطمینان وجود دارد که در هر حالتی سطح مشخصی از آب در داخل سیستم حضور دارد و در صورت قطع شدن مسیر تامین آب، همچنان از یک ذخیره کافی در سیستم بهره مند هستیم.
موتور پمپ آب تعریف شده در سیستم بسته به بزرگی ابعاد سیستم سرمایش گلخانه ای می تواند از یک موتور پمپ ساده کولری تا نمونه های قدرتمند و بزرگتری باشد. وظیفه این موتور پمپ آب تولید فشار آب نیست.
لذا نیازی نیست تا قدرت بالایی داشته باشد. اما باید بتواند آب را در حجم کافی به سمت پد سلولزی گلخانه ای هدایت کند. در نتیجه در تحلیل فنی این پمپ رسیدن به سطح بالای دبی در پمپاژ آب مورد توجه قرار دارد.
برای انتقال آب نیز از لوله های پلاستیکی استفاده شده است. بهتر است محل نصب پمپ در مخزن، فاصله کمی با حضور مجموعه پد سلولزی گلخانه ای داشته باشد. در سیستم های بزرگتر که قرار است ابعاد وسیع از پد سلولزی گلخانه ای را نصب کنیم، ماجرای تامین آب تبدیل به یک سیستم تاسیساتی تمام و کمال خواهد شد. در ابعاد بالای پد سلولزی، آب بر حجم بسیاری در جریان است. لذا باید از سیستم های لوله کشی در توزیع یکنواخت آب در میان پدها استفاده کنیم.
در اجرای سیستم تاسیسات در تامین منابع آب پد سلولزی، دو ردیف لوله با قطر بالا کشیده خواهد شد. یک لوله وظیفه پخش آب را بر عهده دارد. این لوله با حضور انشعاب های فراوان به ازای هر مقدار مشخصی از سطح پد سلولزی گلخانهای مقدار آب کافی سیستم را تامین می نماید. لوله دوم با هدف جمع آوری آب های اضافی و همچنین آب بازگشتی از لوله انتقال و توزیع در نظر گرفته شده است.
فشار آب همراه با دبی کافی آنچنان است که می تواند برای تمام سطوح در پد سلولزی جریان یافته و تمامی فضای این پدها را در بر بگیرد. پروسه پمپاژ تا توزیع و جمع آوری آب تا پخش یکنواخت قطرات آب در پد سلولزی گلخانه ای ادامه پیدا می کند.
در چنین سیستمی توزیع یکنواخت آب در پد سلولزی اهمیت بالایی دارد. اگر قرار به تولید خنکای کافی، یکنواخت و مناسبی باشد، باید بتوانید حجم آب را با شرایط توزیع یکنواختی در سطح پد سلولزی گلخانه ای به جریان اندازید.
هر پد سلولزی گلخانه ای از کاغذ کرافت پد ساخته شده است. کاغذ کرافت پد یک متریال مقاوم در برابر آب است که قابلیت جذب بالایی از آن را نیز دارد. آب جاری شده در فضای میان کاغذ کرافت پد باعث خیس شدن آن خواهد شد. اما ماهیت خنک سازی این سیستم در ایجاد جریان هوایی نهفته است. سیستم پد و فن گلخانه ای زمانی تأثیرگذار است که بتواند جریان هوای یکنواختی را ایجاد کند
جریان هوای سیستم از طریق ایجاد یک تغییر فشار هوا در فضای گلخانه تامین می شود. در این سیستم از فن اگزاست ها برای تولید اختلاف فشار هوا استفاده شده است. عملکرد کلی سیستم بسیار ساده است.
درست در نقطه مقابل در محل نصب پد سلولزی گلخانه ای ردیف اگزاست فن ها حضور دارند. اگزاست فن های گلخانه ای در ابعاد بزرگ ۱۴۰سانتیمتری با حضور موتورهای قدرتمند سه فاز هستند. این فن های قدرتمند می توانند مقدار قابل توجهی از هوای مانده در فضاهای گلخانه ای را مکیده و از آن خارج سازند.
قاعدتا اصلی ترین وظیفه در نصب فن ۱۴۰گلخانه ای مکش هوا با هدف تامین هوای تازه است. اما این وظیفه مقدمات کافی در ایجاد تبخیر سطحی برای آب جریان یافته در پد سلولزی را فراهم خواهد کرد.
هر مکش هوایی مستلزم جایگزینی آن با هوای تازه تر است. کارکرد فن اگزاست گلخانه ای که با مکش هوای گلخانه همراه است باعث کاهش فشار در محیط اطراف فن خواهد شد. این کاهش فشار به سرعت توسط هوای اطراف پر می شود.
به این ترتیب در طول سالن گلخانه ای یک جریان هوای ناملموس ایجاد می شود. وقتی که این جریان هوا به پد سلولزیخیس از آب می رسد، در معرض کاغذ کرافت پد مملو از آب قرار خواهد گرفت.
جریان یافتن هوا از میان کاغذ کرافت پد باعث ایجاد تبخیر سطحی است. به این ترتیب عملا در خروجی پد سلولزی گلخانه ای شاهد یک جریان هوای مرطوب و بسیار خنک هستیم. لذا تمام نیاز گیاهان که در سالن گلخانه ای در حال رشد کردن هستند، به راحتی تامین می شود.
هوای خنک شده و مملو از رطوبت خارج شده از پد سلولزی گلخانه ای همراه با جریان هوای یکنواختی که از جانب فن اگزاست گلخانه ای هدایت می شود، به شکل یکنواخت و تاثیرگذاری در تمام فضای سالن گلخانه ای توزیع خواهد شد.
برای ایجاد کنترل بر این سیستم نیز شرایط تقریباً ساده ای حاکم است. کافی است میزان عملکرد فن اگزاست ها را محدود و یا زیاد کنیم تا با کاهش و یا زیاد کردن جریان هوایی، سطح خنک سازی تا رطوبت کلی در سالن گلخانه ای را تحت تاثیر بگذاریم. البته با کنترل سطح دبی آب وارد شده به پد سلولزی گلخانه ای نیز می‌توانیم جریان دما و رطوبت موجود در فضا را در اختیار بگیریم.
پد سلولزی گلخانه
برای خنک کاری عموماً از پدهای سلولزی شیاردار استفاده می شود که جنس آن از کاغذ کرافت می باشد. در عملیات تولید پد سلولزی آن را با نمک های نامحلول آغشته می کنند تا مقاومت پدها در برابر پوسیدگی افزایش یابد. شاید قیمت پد سلولزی بالا به نظر آید اما با نگهداری مناسب از پدها می توان کیفیت خنک کاری هوا را ارتقا بخشید.
نگهداری درست از پد سلولزی باعث می شود عمر کاری پدها حداقل به 10 سال برسد. پدهای خنک کاری از آلومینیوم و پلاستیک هم ساخته می شوند اما هم قیمت بالایی دارند و هم مزایای پد سلولزی را دارا نمی باشند.
استفاده از پد سلولزی گلخانه ای مزایای قابل توجهی دارد. تجسم کنید که برای سطحی نامتعارف قصد ایجاد یک پوشش از پد سلولزی را دارید. قطعاً در استفاده از دیگر با واسط های تبخیری نمی توانید به این سادگی ها ابعاد مناسب هر سایز از صفحه را بسازید.
واسط های تبخیری کلاسیک مانند پوشال ها ابعاد کوچکی دارند و برای پوشاندن هر اندازه ای از سطوح واسط تبخیری به هیچ حالت قابلیت انعطاف کافی را ندارد. در عین حال بهره مندی از واسط های تبخیری آلومینیومی و پلاستیکی نیز از چنین مشکلاتی مستثنی نیستند. اما پد سلولزی را به راحتی و با سرعت می توانید برش زده و به هر شکل و حالتی که مناسب برای نصب شدن بر سطح جداره های مورد نظر است قرار دهید.
پد سلولزی قابلیت هایی بسیار فراتر از استفاده در مصارف گلخانه ای دارد. مثلاً می توانیم از نمونه های رایجی با عنوان پد سلولزی ماینر نیز یاد کنیم. برای خنک سازی دستگاه های ماینر که با هدف استخراج ارز دیجیتالی طراحی شده اند، می توان از سیستم تهویه مطبوع متکی بر واسط تبخیری پد سلولزی ماینر بهره مند شد.
الگوی طراحی پد سلولزی ماینر، دقیقا شبیه به همان چیزی است که در پد سلولزی گلخانه ای شاهد هستیم. با این تفاوت که ابعاد خنک سازی در سیستم تهویه مطبوع ماینرها متکی بر پد سلولزی ماینر بسیار کوچکتر از سیستم هایی است که برای فضاهای گلخانه ای در نظر گرفته شده است.
در اجرای سیستم سرمایش گلخانه ای، قاعده کار در بهره مندی از تبخیر سطحی قطرات آب است. لذا هر اندازه بتوانیم سطح وسیعتری از آب را در مقابل جریان هوا به شکل یکنواخت تری قرار دهیم، قطعا بهتر و سریعتر قادر هستیم تا محیط گلخانه را خنک سازیم.
به این دلیل ساده باید قابلیت توزیع یکنواخت آب در پد سلولزی گلخانه ای را به عنوان برگ برنده آن در مقابل ایده های کلاسیک و یا واسط های فلزی و پلاستیکی بگذاریم.
در این بین شاید در نگاه برخی مقوله طول عمر پد سلولزی حائز اهمیت باشد. به هر صورت فضاهای گلخانه ای بسیار بزرگ هستند و این بزرگی قطعاً نیاز به نصب حجم بالایی از واسط های تبخیری را طلب می کند.
لذا اگر با واسطی مواجه باشیم که درصد تخریب و فرسودگی بالایی داشته باشد، قطعا در مواجه بودن با سطوح بالا در جداره های گلخانه ای به مشکل خواهیم خورد. اما کیفیت کار خود پد سلولزی پاسخ شایسته ای است بر منتقدان این جزء تاثیرگذار در خنک سازی سالن های گلخانه ای.
طول عمر پد سلولزی گلخانه ای حتی در مواجه بودن طولانی مدت با آب باز هم بسیار بالا است. به طوری که به راحتی می توانید برای حداقل ۱۰ سال با یک بار نصب از پد سلولزی گلخانه ای، کیفیت خنک سازی مطلوبی را تجربه کنید.
شرایط نصب پد سلولزی گلخانه ای
احتمالاً به طور کامل تا اینجای مقاله متوجه هستید که در تکمیل سیستم سرمایش گلخانه ای باید یک سمت جداره های گلخانه ای را از دیواره هایی متکی بر پد سلولزی بپوشانیم. دیواره هایی که قرار است از سمت بالا میزبان آب باشند و آب اضافی را در ناودان هایی تعبیه شده در بخش زیرین تخلیه نمایند و در این بین با مجاورت باد مراحل تبخیر سطحی را تکمیل نمایند.
در تمام این سیستم سرمایش گلخانه ای ملزم به نصب دیواره های تقریباً بلندی از پد سلولزی هستیم. در این بین سوال دیگری که مطرح است، اسلوب نصب چنین صفحه های بزرگی است. آیا نصب پد سلولزی متکی بر قاعده مشخصی است؟ چنین نصبی تا چه اندازه دشوار است؟
انواع پد سلولزی گلخانه ای از کنار هم قرار گرفتن لایه های کاغذ کرافت ساخته می شوند. لذا ماهیت این صفحه های متخلخل، سبک وزن است. پس در نصب آنها قاعدتاً با صفحه های سنگین و غیرقابل کنترل مواجه نیستیم.
در مراحل نصب پد سلولزی قرارگیری صفحه های تبخیر سطحی آخرین مرحله از کار است. در واقع باید ابتدا قاب پد سلولزی را به درستی مستقر سازیم، سیستم تاسیسات تامین آب و جمع آب را تکمیل کنیم تا در نهایت بتوانیم ورقه های کاغذ کرافت متعلق به پد سلولزی گلخانه ای را نصب کنیم.
یکی از بخش های کلیدی در اجرای درست سیستم سرمایش گلخانه ای، نصب دقیقه قاب پد سلولزی می باشد. قاب پد سلولزی از جنس آلومینیوم است و به گونه ای طراحی شده است که می تواند به طور کامل لبه های پد سلولزی را در بر گرفته و آن را کاملاً مستقر و مستحکم شده نگه دارد.
قاب پد سلولزی در واقع یک ریل ساده آلومینیومی است که از طریق پایه هایی بر جداره های دیواره گلخانه ای پیچ و مهره می شود. موقعیت نصب این قاب پد سلولزی معرف ابعاد سطح نهایی در تکمیل تبخیر سطحی می باشد. هر چه ابعاد قاب پد سلولزی را بزرگتر انتخاب کنیم، می توانیم واسط تبخیری موثرتری در خنک سازی فضای گلخانه داشته باشیم.
در امتداد نصب قاب پد سلولزی، مراحل استقرار خود پد آغاز می شود. پد سلولزی به شکل قالب های استاندارد از کاغذ کرافت لایه به لایه تولید شده است. اما قطعاً سطوح ایجاد شده ما توسط قاب پد سلولزی در اندازه های خریداری شده نیستند. بخش کلیدی در کار با پد سلولزی مربوط به همین مرحله از نصب واسط تبخیری می باشد.
پد سلولزی ماهیتی کاغذی دارد. جنس ساخت این پدها از کاغذ کرافت محصول کشور فنلاند است. کاغذ کرافت پد در عین مستحکم بودن، قابلیت برش زنی ساده ای دارد. کافی است یک تیغه کاتر ساده در دست داشته باشید تا بتوانید هر ورق از پد سلولزی را در ابعاد مورد نظر خودتان برش زده، اصلاح کنید.
به این ترتیب می توان مراحل نصب بسیار ساده ای را برای پد سلولزی گلخانه ای متصور بود. یک ابعاد ساده در کنار تیغه برش مناسب برای رسیدن به سایز دلخواه کافی است. هر برش جدید از کاغذ کرافت پد، یک صفحه واسط تبخیری جدید را می سازد.
مزایای استفاده از پد سلولزی گلخانه:
1- سیستم پد سلولزی و فن گلخانه دمای پایینی را در فصول گرم سال در داخل گلخانه فراهم می آورند.
ماهیت حضور پد سلولزی گلخانه ای در کاهش دمای محیط سالن پرورش گیاهان است. ایده خنک سازی، متکی بر تبخیر قطرات آب است. قطرات آب در صورت مجاورت با جریان هوایی به سرعت دمای محیط را گرفته تا شرایط تبخیر خود را فراهم آورند.
با این اقدام عملا بر گرماگیری از محیط پرداخته ایم. در نتیجه دمای هوایی که از داخل پد سلولزی گلخانه ای عبور می کند، بسیار کاهش پیدا خواهد کرد.
هر اندازه بتوانیم قطر قطرات آب را کوچکتر کنیم، طبعاً در شرایط بهتر و موثرتری می توانیم اقدام به تبخیر سطحی آب داشته باشیم. پوشال ها در سیستم های قدیمی نیز دقیقا همین کار را می کنند. اما در پوشال ها آب در میان براده های چوب در جریان است.
در این ایده عملاً قطره آبی تولید نشده است. لذا راندمان تبخیر سطحی کمی حاصل می شود. اما کاغذ کرافت جاذب کامل آب است و به سرعت قابلیت از دست دادن آب را دارد.به این ترتیب عملاً در سطح پد سلولزی گلخانه ای هیچ جریان آبی به وجود نمی آید.
بلکه آب به شکل موینگی در سطح کاغذهای کرافت لایه بندی شده، حرکت می کند تا تمام سطح کاغذ به شکل یکنواختی خیس شود. به این ترتیب ظرفیت جذب گرمای محیط برای تبخیر آب را افزایش می دهیم.
وقتی بتوانیم گرمای بیشتری از هوای محیط را بگیریم، قاعدتاً سطح خنک سازی بالاتری را فراهم خواهیم کرد. به این ترتیب مقدار سطح خنک سازی در پد سلولزی گلخانه ای بسیار بالا است.
2- سیستم فن و پد سلولزی بسیار سریع عمل نموده و به سرعت هوای داخل گلخانه را پایین می آورند و تاثیرگذاری مناسبی دارد.
ï . سرعت عمل پد سلولزی در خنک سازی محیط گلخانه به دلیل توزیع موثر و یکنواخت آب می باشد. در پوشال های کلاسیک آب در جریان است. پوشال ها جاذب آب نیستند؛ بلکه قرار است آن را به شکل جریان های کوچکی در مقابل باد توسعه دهند.
در این حالت مقدار درصد کمتری از آب قابلیت تبخیر شدن پیدا می کند. اما کاغذ کرافت جاذب قدرتمند آب است. کافی است جریانی از آب را در بالای سطح کاغذ کرافت پد داشته باشیم. در اندک زمانی این آب به تمام سطح کاغذ انتشار پیدا خواهد کرد.
در این حالت سطح یکنواخت و کاملی از هوا در معرض توزیع کامل آب قرار می گیرد. لذا سرعت خنک سازی بسیار بالای ایجاد می شود. در نتیجه عملا در اندک زمانی می توانیم مقدار خنکای بسیار بالایی را در تمام سالن گلخانه ای داشته باشیم.
این موضوع در افزایش راندمان سیستم های سرمایش گلخانه ای بسیار تاثیرگذار است. عملکرد سریع و فوق العاده مطلوب پد سلولزی گلخانه ای در خنک کردن محیط باعث مصرف کمتر آب و انرژی است و البته تاثیر بهتری در روند رشد گیاهان دارد. این مسئله به خودی خود منجر به راندمان بالاتری در کار است.
3-سیستم پد و فن گلخانه در اکثر سازه های گلخانه قابل نصب و اجرا می باشد.
قابلیت مانور بالای ایجاد تا احداث پد سلولزی گلخانه ای مقدمات کافی برای حضور آنها در هر نوع فضای گلخانه ای را ایجاد کرده است. پد سلولزی گلخانه ای به راحتی قابلیت شکل پذیری، برش زنی و حضور در انواع فضاها را دارد.
لذا در نصب شدن آن برای عموم محیط های گلخانه ای محدودیت خاصی در نظر گرفته نشده است. همین قابلیت مانور بالا باعث شده تا فروش پد سلولزی در سطح بالایی صورت بگیرد. هستند کسانی که در امر فروش سیستم سرمایش گلخانه ای بخش عمده ای از جریان بازار را در تهیه کردن پد سلولزی از جانب گلخانه داران جستجو می کنند.
4- سیستم های پد و فن دما را کاهش و میزان رطوبت هوا را افزایش داده که این امر باعث کاهش تعرق در گیاهان خواهد گردید.
ï ماهیت نصب پد سلولزی در جداره های گلخانه بر خنک سازی هوا از طریق ایجاد تبخیر سطحی است. ظاهراً باید حضور پد سلولزی گلخانه ای را دلیل کافی بر زیاد شدن مقدار رطوبت تاثیرگذار بر محیط گلخانه بدانیم.
اما اصل ماجرا در تکمیل کامل سیستم سرمایش گلخانه ای است. زمانی که در آن سوی فضا از فن ها تعبیه شده است. فن در گردش هوای مرطوب شده تاثیر چشمگیری دارد. این گردش هوا در ایجاد تعادل دمایی و رطوبتی حائز اهمیت است.
اگر قرار باشد در امر خرید و فروش سیستم سرمایش گلخانه ای، بخش نصب فن ها را جدی نگیریم، قطعاً با زیاد شدن سطح رطوبت هوای گلخانه مواجه هستیم.
اما اگر هوشمندانه رفتار کنیم و با تکمیل پروسه خرید و فروش سیستم سرمایش گلخانه از تعداد فن های کافی بهره مند باشیم، قطعاً به یک محیط خنک شده با سطح رطوبتی متعادل که در آن تعرقی بر سطح برگ گیاهان اتفاق نمی افتد مواجه هستیم.
5- سیستم پد سلولزی در مقایسه با سیستم های خنک کاری همچون مه پاش بسیار ارزان تر و مقرون به صرفه تر می باشد.
ایده های مه پاش به موازات روش های تبخیر سطحی مورد استفاده قرار می گیرند. اسلوب کار هر دو روش بر خنک سازی با کمک آب است. اما در سیستم هایی مانند مه پاش اقدام به حضور مستقیم قطرات آب در هوای داخل گلخانه داریم.
در حالی که قرار است با بهره مندی از پد سلولزی در کنار فن ها این آب را به شکل غیر مستقیم در محیط گلخانه بگسترانیم. سیستم های مه پاش نیز نیاز به نصب فن ها دارند.
اما الگوی اجرای آنها بسیار پیچیده تر از پدهای سلولزی است. سیستم های مه پاش نیاز به نصب گسترده ای از تاسیسات در سقف بنای گلخانه دارند. از حجم بالای نازل ها که غالباً گران قیمت هستند، بهره مند می باشند و در عین حال سیستم پمپاژ آب قدرتمند و گران قیمتی را طلب می کنند.
البته اگر از مدل مه پاش های دیسکی استفاده شده باشد، هر نازل نیاز به نصب فن های مخصوصی دارد که عاری از صرف هزینه نیستند. در عین حال هرگز نمی توان از کارکرد سیستم مه پاش انتظار تامین راندمان خنک سازی به اندازه روش پد سلولزی را داشته باشیم.
ایده پد و فن گلخانه ای روش بسیار موثرتر و البته کم دردسرتری به نسبت از نصب انواع مه پاش ها برای خنک سازی محیط گلخانه ای است.
6- جهت توزیع آب بر روی پدها نیاز به سیستمی ساده و پمپی با فشار کم وجود دارد.
حضور تاسیسات یا پمپاژ نه چندان قدرتمند، یکی از اصلی ترین دلایل استقبال بالا در فروش پد سلولزی می باشد. تاسیساتی که بتوانند آب را با فشار بسیار بالایی پمپاژ کنند، غالباً حجیم و گران قیمت هستند. از طرفی حضور این تاسیسات در تکمیل سیستم هایی مانند مه پاش های نازلی باید همراه با نصب فیلترهای مخصوصی باشد.
به این ترتیب ظاهراً در اجرای مه پاش ها مستلزم صرف هزینه بالا در کنار حضور یک سیستم قدرتمند اما کاملاً حساس با شرایط نگهداری دشواری هستیم. اما در تکمیل عملیات خنک سازی متکی بر نصب پد سلولزی نیازی به تعریف چنین تاسیساتی در تامین قدرت فشار بالای آب نداریم. همه ماجرا را می توان با نصب یک پمپ آب ساده تامین نمود.
این قابلیت در کاهش هزینه اجرایی تا کاهش هزینه های نگهداری از سیستم سرمایش گلخانه ای تاثیرگذار است.
معایب استفاده از پد سلولزی گلخانه:
نیاز به تعمیر و نگهداری مناسب جهت جلوگیری از انسداد پدها لازم است.
اگر میزان رطوبت هوا بسیار بالا باشد و منطقه ای که در آن سیستم پد و فن را نصب می کنید بسیار شرجیباشد، تاثیرگذاری سیستم بسیار کم خواهد بود. به این نکته توجه داشته باشید که ایده آلترین آب و هوا جهت به کارگیری سیستم پد سلولزی و فن، مناطق گرم و خشک می باشد.
تمام هنر پد سلولزی در خنک سازی هوای گلخانه متکی بر تبخیر آب و ایجاد رطوبت است که باید از طریق جریان هوایی که در سطح پد در تبادل است صورت گیرد. حال اگر در شرایطی باشیم که این قابلیت های تاثیرگذار در تولید سرمایش را نداشته باشیم، قطعا نمی توانیم از عملکرد مطلوب سیستم پد و فن گلخانه ای بهره مند شویم.
بخش اول ماجرا زمانی است که قرار است جریان هوا از میان فضای مرطوب پد سلولزی عبور کند. وقتی که پد سلولزی را بر جداره های گلخانه ای در مقابل باد قرار داده ایم، باید انتظار حضور انواع آلایندگی ها را در میان خانه های پد سلولزی نیز داشته باشیم.
موضوعی که باعث انسداد خانه های پد سلولزی خواهد شد. گرد و خاک بزرگترین مشکل در نگهداری از پد سلولزی است. خاک به شکل گل در میان لایه های کاغذ کرافت پد نفوذ کرده، عملاً قدرت مانور باد را زایل می کند. لذا بزرگترین مشکل در کار با پد سلولزی، تمیز کردن دائمی آنها از حضور گرد و خاک و دیگر آلودگی ها است که همراه باد می آیند.
البته حرفه ای ها از یک پوشش محافظ مخصوص به همراه توری ها با خانه هایی مناسب درست در مقابل پد سلولزی نصب می کنند تا بتوانند از حجم آلایندگی بادی که وارد فضای داخلی کاغذ کرافت پد می شود بکاهند.
اما بخش دوم ماجرا زمانی است که خود هوا، مرطوب باشد. مثلاً در یک آب و هوای شرجی قرار داشته باشیم. در این حالت، سطح رطوبت هوا خود اشباع شده است. لذا دیگر نمی توانیم مقدار رطوبت مازاد را در هوای داخل شده به فضای گلخانه ای سرایت دهیم.
در هوای مرطوب، حضور آب در پد سلولزی گلخانه ای باعث زیاد شدن بیش از اندازه رطوبت است. رطوبتی که می تواند تاثیرات منفی در عملکرد مطلوب سیستم سرمایش گلخانه ای داشته باشد. به هر حال ما نیاز به یک سطح مشخصی از رطوبت در هوای گلخانه داریم.
پد گلخانه ای برای نصب شدن در آب و هوای گرم و خشک بهترین است. اما نمی تواند در آب و هوای مرطوب و به شدت شرجی کارایی کافی داشته باشد. البته نمی توانیم به صرف شرجی بودن هوا فضای گلخانه را بدون نیاز به نصب پد سلولزی در نظر بگیریم.
چرا که ممکن است سطح رطوبت هوا دچار تغییرات شدیدی باشد. در این حالت طراحان فضاهای گلخانه ای اقدام به نصب مقدار محدودی از پد سلولزی می گیرند که در صورت نیاز، با خشک شدن هوا می توان از آنها استفاده کرد.
تعیین ظرفیت پمپ آب برای پد سلولزی
برای اینکه راندمان خنک کاری پد سلولزی بالا باشد باید مقدار سطح پد سلولزی با مقدار آبی که بر روی پدها توزیع می شود متناسب باشد. مقدار آب مورد نیاز با نوع سیستم مورد استفاده متفاوت است. اگر شما یک پد سلولزی به ضخامت 10 سانتی متر داشته باشید باید به ازای هر 1 فوت (30 سانتیمتر) 0.5 گالن بر دقیقه آب را به پد سلولزی برسانید. در این صورت برای هر 1 متر از پد به آب با دبی 6.2 لیتر بر دقیقه نیاز است.
با این حال اگر برای تعیین درست دبی پمپ آب برای پد سلولزی شک دارید با فروشنده پد تماس بگیرید. همچنین قطر لوله توزیع آب مورد نیاز برای پد به طول 9.1 متر الی 15.2 متر 1 1/4 اینچ است. در حالی که اگر طول پد شما 15 متر الی 18.3 متر باشد قطر لوله آب مورد نیاز 1.5 اینچ است. 60 فوت یا همان 18.3 متر طولانی ترین طول لوله ای است که توصیه می شود.
اگر طول پد شما 36.6 متر است می توانید از 2 لوله توزیع آب از نقطه مرکزی توزیع آب برای طول 18.3 متری استفاده کنید.
محل نصب مخزن باید در سطحی پایین تر از محل استقرار پد سلولزی باشد تا از بازگشت خودکار آب به داخل مخزن اطمینان داشته باشیم. در سیستم سرمایش گلخانه ای که مدتی بر نصب پد سلولزی است، تنها از پمپ آب در بخش توزیع آن برای حضور در پد سلولزی استفاده می شود. آب جریان یافته در پد اگر جذب هوای عبوری نباشد، باید توسط ناودان های نصب شده در بخش پایین محل نصب پد گلخانه ای جمع آوری شود.
در این حالت هیچ سیستم مکانیزه موتوری در جمع آوری آب اضافی تعریف نمی شود. بلکه خود آب با حضور در یک مجموعه لوله های بازگشتی به سمت مخزن هدایت می شود. در این صورت باید محل استقرار مخزن پایین تر از سطح استقرار لوله های جمع آوری آب باشد تا از بازگشت خودکار آب به داخل مخزن مطمئن باشیم.
مقدار آب بازگشتی به مخزن به مراتب کمتر از مقدار آب پمپاژ شده به داخل سیستم پد و فن گلخانه ای است. دلیل آن هم مقدار آبی است که به شکل رطوبت از سطح پد سلولزی توسط هوا جذب شده است. از این رو همواره در هر سیکل کاری از گردش هوا به مقدار کمتری از آب بازگشتی دست پیدا می کنیم. لذا باید به فکر تامین آب در بخشی از سیکل کاری سیستم باشیم.
از آنجا که باید فکری برای جمع آوری آب های بازگشتی کرده باشیم تا به این ترتیب از اتلاف آب جلوگیری کنیم، ملزم به نصب مخزن هستیم.
لذا بهتر است محل تزریق آب جدید نیز در داخل همین مخزن باشد. البته این تزریق آب باید از طریق یک سیستم کنترل ارتفاع سیالات که غالبا مکانیکی است صورت گیرد. در این حالت همواره این اطمینان وجود دارد که آب در داخل مخزن تعریف شده برای سیستم پد و فن گلخانه ای به مقدار کافی می باشد.
البته مقدار کافی را با در نظر گرفتن حجم درست از مخزن تعریف شده در سیستم به دست می آوریم. هر چه سیستم پد و فن گلخانه ای بزرگتر باشد، قاعدتاً جریان آب بیشتری در آن صورت می گیرد. لذا نیاز به حضور آب با پمپاژ قدرتمندتری در سطح دبی بالاتری احساس می شود.
مخزن های کوچک نمی توانند پاسخگوی این حجم از آب باشند. خصوصا اگر در بخش ورودی با قطع جریان آب مواجه باشیم. در این حالت حضور یک مخزن کوچک قطعاً پاسخگوی نیاز سیستم تا تامین مجدد آب نخواهد شد.
لذا بخش کلیدی در عملکرد صحیح سیستم سرمایش گلخانه ای متکی بر نصب پد سلولزی در انتخاب درست حجم مخزن است که باید به ازای ضخامت حداقل ۱۰ سانتیمتری از پد سلولزی، حجمی برابر با ۳۰ لیتر از مخزن را تهیه کرده باشیم.
محل قرارگیری اگزاست فن و پد سلولزی گلخانه
تمام ماهیت کار در اجرای سیستم سرمایش گلخانه ای که متکی بر نصب پد سلولزی است، در جریان یافتن هوا از میان خانه های کاغذ کرافت پد است. پس منطقی است که حضور پد بر جداره هایی باشد که در مجاورت باد هستند. از این رو غالباً در محل نصب پدها یک پایش کلی از محیط صورت می گیرد تا بتوان جداره ای که مستعد جذب حداکثری باد است را شناسایی کنیم.
حضور باد باعث کاهش اثر فن ها می باشد. در واقع باد به شکل خودکار و طبیعی ماجرای گردش هوای خنک شده در محیط گلخانه ای را تامین می نماید. در نتیجه بر بهبود راندمان کلی سیستم بسیار تاثیرگذار است.
اما اگر در جانمایی پد سلولزی گلخانه ای اشتباه کنیم و آن را بر جداره هایی که مستعد جذب باد نیستند مستقر سازیم، در کاهش راندمان کلی سیستم تاثیر گذاشته ایم. از آنجا که محل نصب فن ها در نقطه مقابل پد سلولزی گلخانه ای است، اگر دیواره ای که میزبان فن ها می باشد در معرض وزش باد قرار گیرد، عملاً بر قابلیت تخلیه فن ها اثرات منفی گذاشته ایم.
لذا بهترین چیدمان پد و فن گلخانه ای بر دیواره های مقابل به هم است. به گونه ای که پد سلولزی در مقابل جریان حداکثری از باد باشد و در آن سوی فضای گلخانه، اگزاست فن ها به تعداد کافی حضور داشته باشند.
اهمیت نگهداری از پد سلولزی گلخانه ای
در مزایای پد سلولزی در قیاس با پوشال ها و یا دیگر واسط های تبخیری قید کردیم که آنها از مقاومت بالاتری در مقابل لانه گزینی حشرات، رشد جلبک ها و یا تجمع گرد و خاک برخوردار هستند. اما قید أکید نکردیم که هرگز دچار تجمع آلودگی ها نمی شوند.
حضور باد در مجاورت پد سلولزی هر اندازه هم همراه با نصب انواع فیلترها و محافظ ها باشد، باز هم مستعد تجمع آلودگی ها و ناخالصی ها در میان خانه های کاغذ کرافت پد می باشد. این اتفاق در کاهش اثربخشی پد سلولزی تاثیرگذار است.
مسدود شدن و یا پوسیده شدن خانه های کاغذ کرافت پد مانع از توزیع یکنواخت آب خواهد شد. در نتیجه نمی توانیم به نقش کلیدی پد سلولزی در توزیع یکنواخت رطوبت هوا اعتماد کنیم. در این حالت راندمان کلی سیستم سرمایش گلخانه ای نیز به شدت کاهش پیدا می کند.
لذا اگر قصد دارید تا برای سالیان متمادی همراه با نصب پد سلولزی گلخانه ای از یک سرمایش تأثیرگذار و یکنواخت در محیط گلخانه بهره مند باشید، لازم است تا از اصول اولیه در نگهداری درست از پد سلولزی غافل نشوید.
این پدها با یک شستشوی ملایم و همیشگی به راحتی تمیز می شوند و در کل نیاز به ایجاد شرایط چندان پیچیده ای برای نگهداری از آنها نمی باشد. البته اگر به هر دلیلی با یک پد سلولزی خراب، پوسیده و یا سوراخ شده مواجه هستید، چاره ای جز تعویض آن با یک پد سلولزی تازه تر ندارید.
تعیین حجم مخزن آب پد سلولزی (sump tank)
در صورتی که پد با ضخامت 10 سانتیمتر دارید، حجم مخزن آب باید حداقل 30.5 لیتر/مترمربع باشد. این میزان حجم طوری طراحی شده است که امکان بازگشت آب در صورت خاموش شدن سیستم وجود داشته باشد.
محل قرار گیری اگزاست فن و پد سلولزی گلخانه
در صورت امکان در تابستان ها پدها را در سمت موافق باد و اگزاست فن را در مقابل پدها در جهت مخالف باد قرار دهید.
اهمیت نگهداری از پد سلولزی گلخانه
وجود ناخالصی ها و رشد جلبک ها در آب باعث پوسیده شدن و مسدود شدن مجراهای پد سلولزی می شود. این گرفتگی قابلیت خنک کاری پد را کاهش می دهد. در صورت ایجاد سوراخ در پد، هوا به طور مستقیم از پدها عبور کرده و این بدان معنی است که تماس هوا با آب خنک کاری کاهش می یابد. در این صورت باید یک پد نو را جایگزین کنید.
| فروشنده | فروشگاه نیکا |
| حداقل تعداد سفارش | |
| حداقل قیمت | |
| حداکثر قیمت | |
| شرایط تحویل | |
| زمان تحویل |
پد سلولزی گلخانه
دسته بندی ها
تامین کنندگان
خرید و فروش ماشین آلات کشاورزی
وبلاگ
ورود کاربر
نظرات
