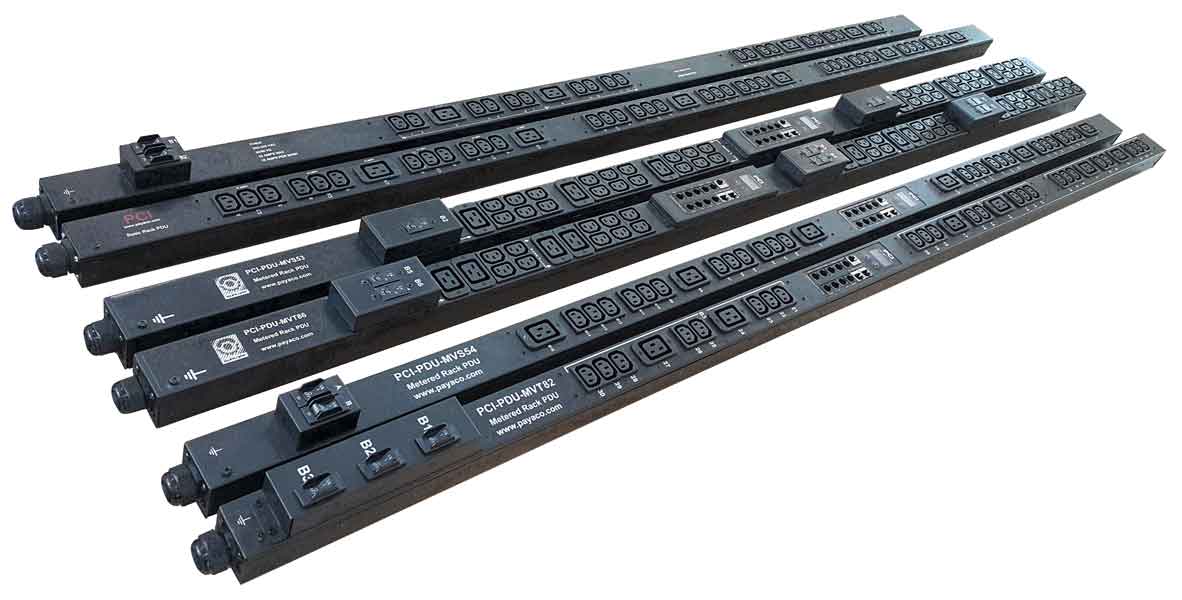

پاور ماژول زیرو یونیت

 رک ها قابلیت نصب تجهیزات مختلفی اعم از سرور ، روتر ، سویچ و غیره را دارا می باشند. تمامی تجهیزات اکتیو ذکر شده نیازمند برق 220 ولت متناوب هستند.. بنابراین برق ورودی به رک باید بین تجهیزات مختلف توزیع گردد. قطعه ایی که وظیفه تقسیم برق را بر عهد دارد AC PDU و یا پاور ماژول می باشد. کانکتور یا سوکت ورودی برق این تجهیزات دارای سیم ارت یا گراند می باشد که به تبع آن پاورماژول نیز باید این نکته ایمنی را رعایت کرده باشد. از پاورماژول در رک های ایستاده و دیواری از نوع شبکه یا مخابرات و مدل های Indoor و Outdoor می توان استفاده کرد و عمدتاً بصورت رکمونت ساخته می شوند. AC PDU ها در دو نوع افقی و عمودی تولید می گردند.

• نصب در رک های پایا و APC بدون نیاز به ابزار و بدون اشغال فضای مفید رک
• کاهش فاصله بین خروجی برق PDU و تجهیزات داخل رک
• امکان نصب بصورتیکه کابل ورودی در بالا یا پایین رک قرار گیرد

واحد توزیع برق پایه رک (PCI-PDU-BVS32)

  نمای کلی و مشخصات

PCI PDU BVS32
بررسی اجمالی
واحد توزیع برق پایه رک صنایع ارتباطی پایا (PCI) برق را به دستگاه‌های موجود در رک توزیع می‌کند.

خروجی ها Rack PDU دارای بیست (20) خروجی IEC-320-C13 و چهار (4) خروجی IEC-320-C19 است.

حفاظت فعلی Rack PDU دارای دو (2) قطع کننده مدار هیدرولیک مغناطیسی 1 قطبی 16A است.

سیم برق. سیم برق 1.8 متری (6 فوت) با یک کانکتور 3 پین IEC-309 32A خاتمه می یابد.

نصب کم ابزار. Rack PDU دارای دو گیره نصب بدون ابزار برای قابلیت نصب 0 U در قفسه یا محفظه است.

❶ بیست (20) پریز IEC-320-C13

❷ چهار (4) پریز IEC-320-C19

❸ کانکتور 3 پین IEC-309

❹ دو (2) مدارشکن هیدرولیک مغناطیسی

❺ طول سیم 1.8 متر (6 فوت).

❻ دو (2) گیره نصب کمتر ابزار

بررسی اجمالی
واحد توزیع برق پایه رک صنایع ارتباطی پایا (PCI) برق را به دستگاه‌های موجود در رک توزیع می‌کند.

خروجی ها Rack PDU دارای سی و شش (36) خروجی IEC-320-C13 و شش (6) خروجی IEC-320-C19 است.

سیم برق. سیم برق 1.8 متری (6 فوت) با کانکتور 16 آمپری 5 پین IEC-309 خاتمه می یابد.

نصب بدون ابزار. Rack PDU دارای دو گیره نصب بدون ابزار برای قابلیت نصب 0 U در قفسه یا محفظه است.

❶ سی و شش (36) پریز IEC-320-C13

❷ شش (6) پریز IEC-320-C19

❸ کانکتور 5 پین IEC-309

❹ طول سیم 1.8 متر (6 فوت).

❺ دو (2) گیره نصب بدون ابزار

شرکت پایا واحد توزیع برق رک اندازه گیری شده (PDU) برق را به دستگاه های موجود در رک توزیع می کند. دارای سنسوری است که جریان مصرفی خود و دستگاه های متصل به آن را اندازه گیری می کند. می توان آن را از طریق رابط های وب، SNMP، SSH یا مرکزی نظارت کرد.

خروجی ها Rack PDU دارای سی و شش (36) IEC-320-C13 و شش (6) خروجی قفل IEC-320-C19 است.

حفاظت در برابر جریان بیش از حد Rack PDU دارای دو (2) قطع کننده مدار هیدرولیک مغناطیسی 1 قطبی 20 A است.

رابط نمایش. صفحه نمایش کریستال مایع (LCD) و دکمه های ورودی به شما امکان می دهد اندازه گیری جریان، توان و ولتاژ Rack PDU را کنترل کنید. ارتباط از راه دور می تواند از طریق پورت اترنت برقرار شود. پورت های PDU انتقال داده ها را به PDU های دیگر امکان پذیر می کند. درگاه حسگر محیطی امکان نظارت بر دما و رطوبت اتاق یا محوطه را فراهم می کند.

سیم برق. سیم برق 3.0 متری (10 فوت) با یک کانکتور 3 پین IEC-309 32A خاتمه می یابد.

نصب بدون ابزار. Rack PDU دارای دو گیره نصب بدون ابزار برای قابلیت نصب 0 U در قفسه یا محفظه است.

❶ مدارشکن مغناطیسی

❷ سی و شش (36) خروجی IEC-320-C13

❸ شش (6) پریز IEC-320-C19

❹ LED گرافیکی

❺ دو (2) دکمه ورودی

❻ پورت شبکه اترنت

❼ دو (2) پورت توسعه PDU

❽ دو (2) پورت ورودی دما و رطوبت

❾ پورت خروجی آلارم

❿ چهار (4) پورت سیگنال ورودی دیجیتال

⓫ دو (2) پورت خروجی هشدار ترانزیستوری

⓬ کانکتور 3 پین IEC-309
