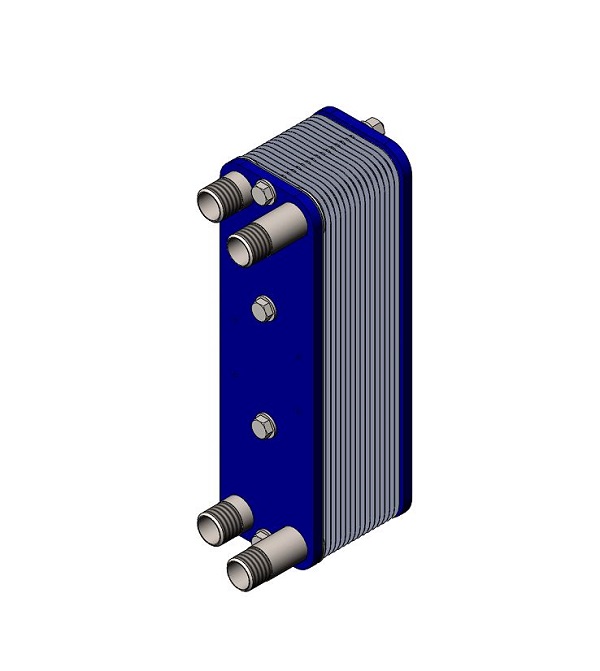

مبدل صفحه ای پارسه مدل PH02

ویژگی ها

دبی جریان: 5-15 مترمکعب
جنس صفحات: فولاد ضدزنگ (SS304 و SS316L) - تیتانیوم
جنس گسکت: EPDM - NBR - FKM
اندازه اتصال: 1/4  1 اینچ
نوع انصال: رزوه ای
حداکثر فشار کاری: 22 بار
حداکثر دمای کاری: 180 درجه سانتی گراد

کاربرد

• تولید آب گرم مصرفی (Domestic Hot Water Production)
• گرمایش آب استخر و جکوزی (Pool and jacuzzi bath heating)

• اشتراک گذاری در شبکه های اجتماعی :

مبدل صفحه ای پارسه PH02 تلفیقی از مبدل های صفحه ای واشردار معمولی (GPHE) و مبدل های حرارتی بریز ( BPHE) است که با وجود آب بندی با گسکت، به دلیل تعبیه خاص پیچ‌های فشاری در فریم آن‌ ظاهری فشرده (Compact) شبیه به مبدل‌های بریز دارد.  این نوع مبدل حرارتی به علت ابعاد کوچک، دارای نگه دارنده فریم نیست. صفحات حرارتی در این نوع مبدل حرارتی مشابه مبدل‌های حرارتی بریز به صورت لبه‌دار طراحی شده است که در هنگام مونتاژ در یکدیگر جای می‌گیرند. در این مبدل، اتصالات مربوطه در داخل شکاف های از پیش طراحی شده در فریم قرار می گیرند و در زمان مونتاژ مبدل اتصالات در موقعیت خود قفل می شوند.

مزیت «پارسه» نسبت به سایر مبدل های حرارتی

عدم استفاده از فریم نگه دارنده و میله راهنما باعث کاهش قیمت این نوع مبدل حرارتی نسبت به مدل های معمول واشردار و حتی بریز شده است.

یکی از معایب اصلی مبدل های بریز عدم امکان باز کردن صفحات حرارتی به منظور انجام رسوب زدایی مؤثر است. در مقابل «پارسه» به سادگی قابل باز شدن بوده و لذا تعمیر و رسوب زدایی آن در مدت زمان کوتاهی قابل انجام است. به علاوه این ویژگی افزایش تعداد صفحات حرارتی را نیز ممکن ساخته است

این دو ویژگی، مبدل صفحه ای پارسه را به گزینه ای مناسب برای جایگزینی مبدل های بریز در پکیج آب گرم مصرفی تأسیسات ساختمانی  بدل کرده است.

«پارسه» به دلیل الگوی خاص صفحه حرارتی نسبت به مدل‌های مشابه نظیر M3 عملکرد حرارتی بهتری دارد. نمودار زیر مقایسه ضریب انتقال حرارت یک کانال مبدل «پارسه» مدل PH02 در مقایسه با کانال مبدل M3-H به ازای دبی های مختلف نشان می دهد.
