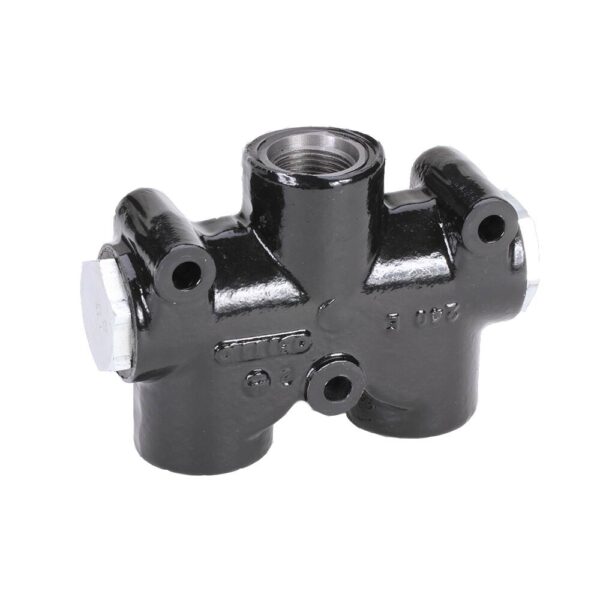

فلودیوایدر اسپول

اجزای اصلی فلودیوایدر اسپول شامل یک قرقره تقسیم کننده، یک ورودی و دو درگاه خروجی و قرقره قابل حرکت داخلی است. اصول  کار یک فلودیوایدر اسپول بر مبنای جبران فشار است. این بدان معناست که یک قرقره میتواند از هر طرف تغییر جهت دهد تا بین فشار مورد نیاز روغن برای هر دو مسیر تعادل برقرار کند. در واقع اگر سیال عبوری از یکی از خروجها افزایش یابد، از طریق افت فشار و تغییر حالت قرقره توسط سیستم هیدرولیک خروجی تنظیم میشود. از آنجاییکه سیال، مسیر با کمترین مقاومت را دنبال میکند، باید مقاومت یکسانی در هر دو مسیر به منظور امکان عبور مقدار برابری از جریان وجود داشته باشد.

هزینه فلودیوایدرهای اسپول کمتر از نوع دندهای آن است. فلودیوایدر دندهای بزرگتر و سنگینتر است اما در برابر آلودگی مقاومت بیشتری دارد. عمدهترین عیب فلودیوایدر نوع اسپول، حساسیت آنها به نوسانات فشار است. از دیگر معایب فلودیوایدر نوع اسپول تولید گرما است. زیرا این نوع فلودیوایدر با افت فشار کار  میکند و باعث تولید گرما میشوند. به طور کلی، اگر هزینه، ابعاد یا وزن مهم نباشد، فلودیوایدر نوع دندهای بهترین عملکرد را در بین سایر فلودیوایدرها دارد.
