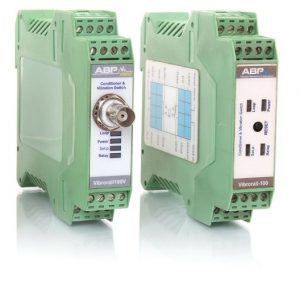

این ماژول آنالوگ که مبتنی بر استاندارد سازندگان تجهیزات ارتعاشی (API670) طراحی شده است، یک سوییچ تک کاناله است که قابلیت اعمال مراقبتی و مانیتورینگ ارتعاشی را برای کاربران فراهم می آورد. از جمله امکانات این تجهیز، امکان پذیرش ورودی از طریق انواع سنسورهای ارتعاشی (شتاب سنج، سرعت و جابجایی) بوده و قادر خواهد بود تا سیگنال ولتاژی دریافتی را بصورت جریان ۴-۲۰mA برای اتصال به سیستم های کنترلی نظیر PlC و DCS تبدیل نماید. همچنین یک کنتاکت خشک (رله) به عنوان رله هشدار یا خاموشی برای این ماژول طراحی شده که در صورت بکارگیری، پس از گذر از پارامترهای ارتعاشی تنظیم شده فعال می گردد.
بر روی قسمت ابتدایی این تجهیز یک خروجی بافر شده (BNC output) طراحی شده که امکان اتصال دستگاه پرتابل را فراهم می آورد. این قابلیت وحود خواهد داشت تا در مدار این تجهیز بجای خروجی بافر شده ، ریست محلی جایگزین گردد .
بطور کلی مشخصات و قابلیت دستگاه Vibro Rail100 – V به شرح ذیل است:
سوییچ تک کاناله با قابلیت پذیرش سنسورهای شتاب سنج، سرعت و جابجایی به عنوان ورودی
امکان ارسال خروجی بصورت جریان ۴-۲۰mA از سیگنال اورال ارتعاشات و یا داینامیک
مجهز به خروجی بافر شده جهت قرائت مقادیر ارتعاشی با استفاده از دستگاه پرتابل
امکان انتخاب رله بصورت فعال یا غیر فعال (energize or de-energize)
امکان تعریف تاخیر (Delay shutdown) در مدار عملکرد رله
نصب بصورت ریلی (Rail mounted)
نیازمند منبع تغذیه ۲۴VDC برای درایو و راه اندازی
مجهز به LED بر قراری لوپ جریان مانیتورینگ و فعال سازی در صورت عدم برقراری لوپ
مجهز به یک عدد رله خشک به منظور استفاده به عنوان رله هشدار یا خاموشی
سوييچ ارتعاشي آنلاين و مزاياي آن:
اختصاص فضاي كم جهت مانيتورينگ ارتعاشات
فراهم آوردن امكان آناليز ارتعاشي توسط دستگاه پرتابل با توجه به دارا بودن خروجي BNC
مناسب تجهيزات دواري كه اندازه گيري ارتعاشات و اِعمال اقدامات مراقبتي و محافظتي نقاط محدودي در آنها مد نظر است.
بنابراين سوييچهاي ارتعاشي در بسياري از موارد گزينه انتخابي مديران صنعت جهت اندازه گيري هاي ارتعاشي ماشينهاي دواري است كه در عين حال كه ضرورت كانديشن مانيتورينگ و آگاهي از مقادير ارتعاشي براي آنها ضرورت دارد،ليكن به دليل دور و توان تعداد نقاط سنسور گذاري در آنها محدود به يكي دو نقطه است.
این ماژول آنالوگ که مبتنی بر استاندارد سازندگان تجهیزات ارتعاشی (API670) طراحی شده است، یک سوییچ تک کاناله است که قابلیت اعمال مراقبتی و مانیتورینگ ارتعاشی را برای کاربران فراهم می آورد. از جمله امکانات این تجهیز، امکان پذیرش ورودی از طریق انواع سنسورهای ارتعاشی (شتاب سنج، سرعت و جابجایی) بوده و قادر خواهد بود تا سیگنال ولتاژی دریافتی را بصورت جریان ۴-۲۰mA برای اتصال به سیستم های کنترلی نظیر PlC و DCS تبدیل نماید. همچنین یک کنتاکت خشک (رله) به عنوان رله هشدار یا خاموشی برای این ماژول طراحی شده که در صورت بکارگیری، پس از گذر از پارامترهای ارتعاشی تنظیم شده فعال می گردد.
بر روی قسمت ابتدایی این تجهیز یک خروجی بافر شده (BNC output) طراحی شده که امکان اتصال دستگاه پرتابل را فراهم می آورد. این قابلیت وحود خواهد داشت تا در مدار این تجهیز بجای خروجی بافر شده ، ریست محلی جایگزین گردد .
بطور کلی مشخصات و قابلیت دستگاه Vibro Rail100 – V به شرح ذیل است:
سوییچ تک کاناله با قابلیت پذیرش سنسورهای شتاب سنج، سرعت و جابجایی به عنوان ورودی
امکان ارسال خروجی بصورت جریان ۴-۲۰mA از سیگنال اورال ارتعاشات و یا داینامیک
مجهز به خروجی بافر شده جهت قرائت مقادیر ارتعاشی با استفاده از دستگاه پرتابل
امکان انتخاب رله بصورت فعال یا غیر فعال (energize or de-energize)
امکان تعریف تاخیر (Delay shutdown) در مدار عملکرد رله
نصب بصورت ریلی (Rail mounted)
نیازمند منبع تغذیه ۲۴VDC برای درایو و راه اندازی
مجهز به LED بر قراری لوپ جریان مانیتورینگ و فعال سازی در صورت عدم برقراری لوپ
مجهز به یک عدد رله خشک به منظور استفاده به عنوان رله هشدار یا خاموشی
سوييچ ارتعاشي آنلاين و مزاياي آن:
اختصاص فضاي كم جهت مانيتورينگ ارتعاشات
فراهم آوردن امكان آناليز ارتعاشي توسط دستگاه پرتابل با توجه به دارا بودن خروجي BNC
مناسب تجهيزات دواري كه اندازه گيري ارتعاشات و اِعمال اقدامات مراقبتي و محافظتي نقاط محدودي در آنها مد نظر است.
بنابراين سوييچهاي ارتعاشي در بسياري از موارد گزينه انتخابي مديران صنعت جهت اندازه گيري هاي ارتعاشي ماشينهاي دواري است كه در عين حال كه ضرورت كانديشن مانيتورينگ و آگاهي از مقادير ارتعاشي براي آنها ضرورت دارد،ليكن به دليل دور و توان تعداد نقاط سنسور گذاري در آنها محدود به يكي دو نقطه است.
| فروشنده | شرکت بهینه پردازش آرمان |
| حداقل تعداد سفارش | |
| حداقل قیمت | |
| حداکثر قیمت | |
| شرایط تحویل | |
| زمان تحویل |
سوییچ ارتعاشی و ترنسمیتر تک کاناله مدل Vibro Rail100 – V
