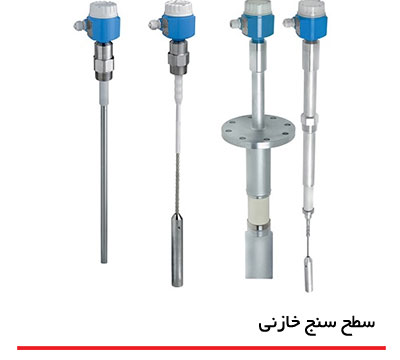

سطح سنج خازنی

سطح سنج خازنی:

 جهت اندازه گیری سطوح روی مخازن نصب می شوند و مقادیر سطح را به صورت پیوسته و گسسته اندازه گیری می کنند. سطح سنج های خازنی در اندازه گیری سطوح جداگانه مانند آب و امولیسیون کننده و روغن نیز کاربرد دارند. در این حالت سیالات قابلیت حل شدن در یکدیگر را ندارند و هر یک دارای ضریب دی الکتریک مختص به خود می باشند

 سطح سنج خازنی  ساخت ایران دارای ولتاژ تغذیه24VDC /220VAC/110VAC  می باشد . این سنسورها به منظور تشخیص مواد پودری، دانه دانه و مایعات که در مخازن فلزی انباشته شده است، مورد استفاده قرار می گیرد. و براساس ظرفیت خازنی بوجود امده بین پروب سنسور و بدنه فلزی مخزن و تغییر آن در اثز وجود مواد کار می کنند. بوسیله جامپر موجود روی مدار خروجی سنسور به صورت نرمال باز یا نرمال بسته تغییر حالت می دهد. میزان حساسسیت سنسور بوسیله پتانسیومتر روی مدار می تواند تغییر کند که با پیچاندن آن در جهت عقربه های ساعت حساسیت زیاد می شود و ئر جهت عکس عقربه های ساعت کم می شود. این سنسورها در دو نوع با پروب دارای روکش عایق برای مواد با هدایت الکتریکی بالا مانند: آب و اکسید آهن واکسید آلومینیوم و …و پروب بدون روکش عایق برای مواد با هدایت الکتریکی پایین مانند: گچ و سیمان وانواع روغن و …تولید می شوند. برای برخی از مواد دارای چگالی کم می باشند مانند گرانولهای پلاستیکی و رنگ پودری از سنسور با حساسیت بالا با مشاوره شرکت استفاده می شود. طول میله می تواند به سفارش مشتری بین 10 تا 100سانتی متر تولید شود. برای طولهای بیشتر از سیم بوکسل استفاده می شود. این سنسورها می تواند به سفارش مشتری با خروجی 4-20 میلی آمپر یا 0-10ولت تولید شود.

کاربرد سطح سنج خازنی:

در تانکهای مخروطی و یا تانکهای کروی حتی اگر تانک از فلز ساخته شده باشد، به دلیل اینکه فاصله بین دیواره تانک و الکترود در طول این خازن ثابت نمی ماند و در نتیجه خطی نخواهد شد،

یک مرجع موازی با الکترود لازم است. همچنین در سیالاتی که دارای ثابت دی الکتریک کم هستند، نیز باید از الکترود مرجع استفاده کرد، زیرا این مرجع به الکترود نزدیکتر است

و تغییر ظرفیت بر واحد طول در مقایسه با حالتی که دیواره تانک، مرجع می باشد، بیشتر خواهد بود . معمولاً در مواردی که نیاز به الکترود دوم می باشد، از الکترودهای هم مرکز به شکل استوان های، در این سیستم ها استفاده میشوند

یکی از محاسن Probe های استوانه ای هم مرکز این است که می توانند در یک تانک کوچکتر با همان سیال فرآیندی مورد نظر در خارج از محل نصب، کالیبره شوند ولی معمولاً سایر Probe ها، باید بعد از نصب نهایی در محل، کالیبره شوند

مزایای سطح سنج خازنی:

• قابلیت اطمینان بالا
• هزینه های نگهداری پایین
• تغییرات کم ثابت دی الکتریک تحت تاثیر عواملی چون دما، چگالی و ویسکوزیته
• مناسب برای سیالات دوغابی
• مناسب برای سیالات جامدات پودری وگرانولی
• قابلیت کالیبره در خارج از مخزن و قبل نصب
• قیمت پایین

       سطح سنج خازنی برای گستره بزرگید از مایعات مانند آب،      بنزین، آب میوه و اسید قابل استفاده است. حداکثر ارتفاعی که با این تجهیز می‌توان اندازه‌گیری کرد را می‌توان در حدود 10 متر تخمین زد. زیرا برخی محدودیت‌های فیزیکی، افزایش طول پراب را با مشکل مواجه می‌سازند.
