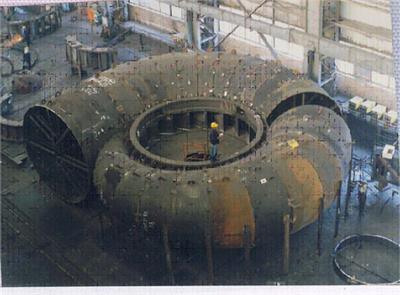

توربین آبی SPIRAL CASE

وظیفه اصلی آن توزیع یکنواخت سیال ورودی به پره های ثابت STAY RING  می باشد بطوریکه سرعت ورودی سیال تقریبا ثابت است تا از شوک ناشی از عدم تقارن اندازه حرکت سیال برروی ورودی جلوگیری به عمل آید. شکل هندسی SPIRAL CASE به صورت حلزونی است که این انحنا باعث می شود افت فشار سیال به حداقل مقدار خود برسد. وزن تقریبی SPIRAL CASE  170 تن  می باشد و از ورقهای آلیاژی فولاد دانه ریز با مقاومت بالا    (62 U,S460N, P355  ) با ضخامت 24 تا 60 میلیمترساخته می شود  و به دلیل انحنا و عدم تقارن توسط عملیات رولکاری ویژه ای که نیاز به دانش فنی بسیار بالا و تجربه می باشد شکل دهی و توسط عملیات جوشکاری به هم اتصال داده می شود و سپس پیش مونتاژ کامل آن به لحاظ کنترل ابعادی و صحه گذاری بر داده های طراحی صورت می گیرد و تحت فشار 34.8 بارتوسط آب  تست می گردد .

با توجه به حساسیتهای ساخت قطعات SPIRAL CASE از نظر شکل هندسی و  دقتهای ساخت بالا   تستهای رادیوگرافی  RTو اولتراسونیک UT جهت کلیه خط جوشهامطابق با استاندارد انجام می شود .
