تابلو های اینورتر القایی

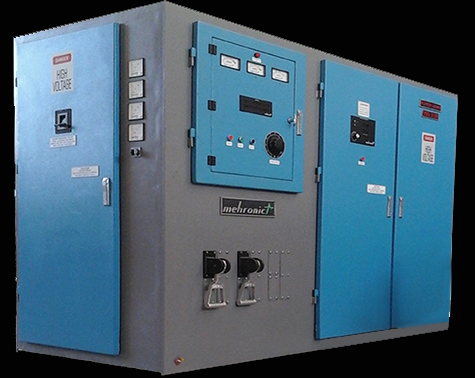

تابلوبرق کوره های القایی:
ﺗﺎﺑﻠﻮ برق کوره های القایی  مجموعه تجهیزاتی است ﻛﻪ ﺑﺮای ﻛﻨﺘﺮل و ﺗﻮزیع اﻧﺮژی اﻟﻜﺘﺮیکی ﻣﻮرد اﺳﺘﻔﺎده ﻗﺮار می‌گیرند و عبارت است از فضایی که تجهیزات برقی در آن نصب می‌شود. لزومی ندارد تابلو را حتماً در یک فضای بسته فلزی بدانیم بلکه فضای بسته فلزی، نوعی از تابلو محسوب می‌شود.در واقع تابلو برق یک کابینت برای تجهیزات الکتریکی یا الکترونیکی است که کلیدها و دستگیره‌های کنترلی و ابزارهای نمایش روی آن نصب می‌شوند. تابلوهای برق برای جلوگیری از وارد شدن شوک الکتریکی به کاربران تجهیزات و حفاظت تجهیزات در برابر عوامل محیطی استفاده می‌شوند.اینورترهای القایی بر اساس تکنولوژی سری ساخته می شوند. در این تکنولوژی به علت سادگی مدارات الکتریک و الکترونیک نسبت به تکنولوژی موازی، ضریب توان ورودی نزدیک به یک و دامنه کنترل توان ، وسیع وساده است که در نتیجه هزینه های تولید، نگهداری و تعمیرات و همچنین تلفات مدار کاهش می يابد. با توجه به قابلیت ارائه توان کامل به بار سرد، زمان ذوب دهی در کوره های سری به طور میانگین 25 درصد کمتر از کوره های تکنولوژی موازی است.

وظیفه تابلو برق، توزیع برق از شبکه و انشعابات برق به داخل واحدهای مسکونی و دستگاه ها است. تابلو برق از اجزای گوناگونی تشکیل شده اند که به صورت یک محفظه فلزی قابل نصب در روی دیوار هستند. نصب و راه اندازی تابلو برق باید توسط افراد باتجربه و حرفه ای انجام شود و نکات ایمنی در هنگام نصب باید مورد توجه قرار گیرد.

تابلو برق کوره های القایی برای اتصال  به دو و یا چند بوته ی ذوب به طور همزمان قابل ساخت می باشند.

ویژگی ها

• ارائه توان کامل به بار از شروع تا پایان فرآیند ذوب در بوته

• کنترل اتوماتیک توان و اپراتوری بسیار ساده و توقفات کمتر کوره به خصوص هنگام باردهی ناگهانی و جهش فرکانس ناشی از اتصال دورهای کویل

• سیستم قطع فوق سریع الکترونیکی در مواقع اضطراری

• قابلیت عیب یابی کامل اجزاء تابلو بشکل سریع و آسان حتی در غیاب  PLC و HMI

• افزایش راندمان با بکارگیری باس بار مسی بجای لوله مسی خنک شونده با آب

• افزایش طول عمر آب مقطر با استفاده از سیستم آب حلقه بسته و مجزا برای کویل و تابلو

• تریستور ، دیود و یا IGBT با مقادیر نامی تا دو برابر مورد نیاز و اعمال مدارات محافظ با بکارگیری فیبرها و سوئیچ های نوری Fiber Optic

• ایزولاسیون ولتاژ خط به همراه مدار پیشرفته آشکار ساز اتصال به زمین (سیستم اندازه گیری ارت– GLD)

• از مهم ترین کاربردهای تابلو برق کوره های القایی تامین جریان متناوب در کویل است و محدوده توانی بین 5 کیلو وات تا 5 مگاوات و همچنین محدوده فرکانس بین 300 هرتز تا 50 کیلوهرتز را شامل می شود. در کارخانجات مختلف ذوب فلزات به دلیل بازدهی بالا، قابلیت اطمینان، طراحی قدرتمند و استفاده از فناوری روز از تابلو برق کوره های القایی بسیار استفاه می شود و مزایای بسیاری را برای مصرف کنندگان دارند.
