چرخه فشاری در لوله‌های پلیمری
ارزیابی مقاومت در برابر فشار داخلی و عدم وجود نشتی سیالات در لوله و اتصالات پلیمری از اهمیت بالایی برخوردار است. جهت بررسی این پارامتر، آزمون چرخه فشاری می تواند میزان مقاومت و عدم نشتی محل های اتصال را در مقابل فشار از جهت‌های مخالف (چرخه فشاری) مورد بررسی قرار دهد.
در سامانه‌های لوله‌کشی برای اندازه‌گیری مقاومت محل اتصالات از آزمون چرخه فشاری استفاده می‌شود. این آزمون برای سیستم‌های لوله‌کشی مبتنی بر لوله‌های گرمانرم مورد استفاده در مصارف آب سرد و گرم کاربرد دارد. در این آزمون یک سیستم لوله‌کشی شامل تعدادی از لوله‌ها و اتصالات پلیمری در مقابل فشار آب قرارگرفته تا وجود نشتی از این لوله و اتصالات آزموده شود.
آزمون چرخه فشاری از انواع آزمون‌های مخرب برای بررسی وجود نشتی در لوله و اتصالات پلیمری می‌باشد. در این آزمون نمونه مورد آزمایش به وسیله نیروهای مخالف هم مورد بررسی قرار می‌گیرد. بدین معنی که به نمونه از دو جهت مخالف نیرو وارد می‌شود.
توجه به آزمون چرخه فشاری در بررسی لوله و اتصالات پلیمری می‌تواند مشکلات ناشی از سامانه های لوله کشی را پیش بینی کند و از خسارات بعدی جلوگیری به عمل آید. به عنوان نمونه چنانچه از این لوله و اتصالات در خاک و یا سیستم لوله‌کشی ساختمان مطابق مشخصات تولید و اعلام شده در حداکثر فشار کاربری استفاده گردد، ولی پیشبینیهای مربوط به فرآیند سامانه های لوله کشی با استفاده از آزمون های مرتبط در آزمایشگاه از جمله آزمون چرخه فشاری روی این محصول انجام نگرفته باشد و یا اینکه این آزمون به درستی و دقت انجام نشده باشد، موجب بوجود آمدن مشکلات بعدی و هزینه بسیار زیادی را برای جبران خسارت و اصلاح سیستم لوله‌کشی به بار بیاورد. درنتیجه انجام آزمون چرخ فشاری باعث جلوگیری از صدمات مالی و حتی جانی و اتلاف وقت و انرژی می‌گردد.
در این آزمون نمونه موردی آزمایش برای مدت زمان خاص در معرض فشار داخلی به مقدار ثابت و مشخص قرار می‌گیرد. این فشار به وسیله آب با دمای معین وارد می‌گردد. در ذیل به معرفی روش انجام این آزمون می‌پردازیم.

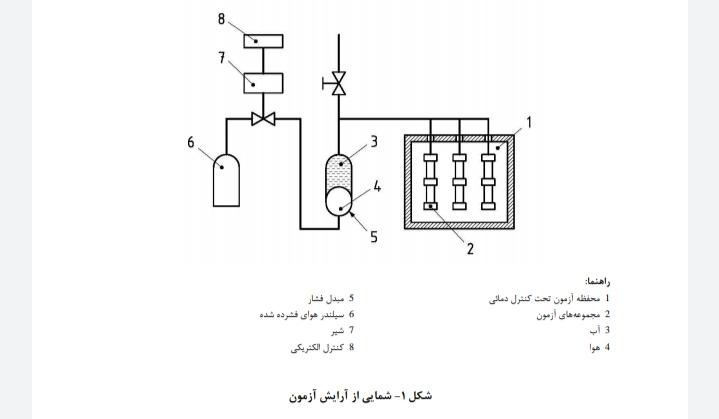

در ابتدا با وسایل مورد استفاده در این آزمون آشنا می‌شویم.
۱. وسیله ایجادکننده فشار که باید قادر به اعمال و تنظیم فشار وارده باشد. این فشار دارای شکل سینوسی و یا ذوزنقه‌ای در آزمونه است که باید بین حدود مشخص اعمال گردد.
۲. وسیله اندازه‌گیری فشار که باید قادر به اندازه‌گیری فشار آب با ضریب دقت بالایی باشد. این وسیله باید بتواند موج سینوسی و یا ذوزنقه‌ای را ثبت کند.
3. محفظه انجام آزمون که باید توان حفظ دمای مشخص‌شده را داشته باشد.
۴. دماسنج برای اندازه‌گیری و انطباق دمای مشخص‌شده.
۵. وسیله درزبندی انتهایی به منظور مسدود کردن و درزگیری انتهای لوله‌ها، که باید به‌صورت مناسب و محکم در جای خود متصل شده باشد تا از اعمال فشارهای طولی به سیستم مورد آزمایش جلوگیری به عمل آید.
۶ در نهایت زمان‌سنج برای ثبت مدت زمان یک چرخه.
در این آزمون تعداد نمونه‌های مورد آزمایش ۳ آزمونه است که باید در هر دما و فشار آزمون شود تا نتیجه مورد ارزیابی قرار گیرد.
برای انجام آزمون، یک مجموعه لوله‌ها و حداقل یک اتصال به عنوان آزمونه مورد آزمایش تهیه می‌گردد که البته به طور هم‌زمان از چندین آزمونه با لوله و اتصالات متفاوت از نظر طول و تعداد اتصال می‌توان استفاده کرد.
نمونه مورد آزمایش از آب پر شده و هوای اضافه آن خارج می‌گردد. دمای آب مورد استفاده باید مشخص و ثابت باشد. سپس فشار لازم اعمال می‌گردد.
در طول آزمایش باید دمای آب را چک کرد که ثابت باشد. لوله و اتصال از نظر عدم وجود نشتی باید بررسی گردد. شکل موج ایجاد شده را باید آغاز و پایان آزمون و همچنین در حین انجام آزمون مورد بررسی و ثبت قرار داد. در صورت وجود نشتی قبل از پایان آزمون باید تعداد چرخ‌های اعمال شده، موقعیت و ماهیت نشتی مورد ثبت قرار گیرد.
در پایان گزارش آزمون با دقت تهیه و تدوین می‌گردد در این گزارش موارد ذیل لحاظ می‌گردد:
دمای آزمون.
فشار آزمون.
تعداد چرخه.
فرکانس چرخه
نشانه وجود نشتی محل و زمان رخ دادن آن در صورت وجود نشتی.
مدرک ثبت شده از شکل موج ایجاد شده در آغاز حین آزمون و پایان آن.
و البته تعدادی اطلاعات دیگر شامل تاریخ آزمون، زمان آزمون، نام آزمون‌کننده و ….
در مجموعه آزمایشگاه های شرکت سنجش گستر صنعت سپاهان با همکاری و بهره‌مندی از نیروهای متخصص و کاردان و متعهد با استفاده از مجموعه آزمایشگاه‌های مجهز به تجهیزات مدرن و پیشرفته، آزمون‌های متفاوت و مختلف درزمینه محصولات پلیمری انجام‌گرفته تا کیفیت محصول تولیدی مورد بررسی و ارزیابی قرار گیرد و بهترین نتیجه در اختیار مصرف‌کننده عزیز و محترم قرار گیرد. ازجمله آزمون‌های انجام‌گرفته آزمون چرخه فشاری است. این آزمون با دقت و توجه بسیار زیادی روی لوله و اتصالات پلیمری انجام‌گرفته تا محصول پلیمری مورد استفاده هم‌وطنان گرامی بهترین کیفیت را داشته باشد
