دستگاه هات تپ ۴ الی ۱۲ اینچ

هات‌تپینگ یا انشعاب‌گیری گرم فرآیندی است که شامل اتصال یک پوسته انشعابی جوشی به خطوط لوله نفت، گاز، پتروشیمی یا سایر تجهیزات در حال سرویس، و سپس ایجاد یک روزنه بر روی خط لوله اصلی از طریق دریلکاری و یا برشکاری قسمتی از لوله درون اتصال جوشی، بدون قطع سرویس سیال می‌باشد.

مشخصات محصول

• لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ

• لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ

• لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ

• لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ

طول کورس محور(Boring Bar Travel)۱۰۶۷ میلیمتر

محدوده سایز انشعاب در حالت تخت(انشعاب از تانکها و مخازن Tank Taps)۴ الی ۱۲ اینچ

محدوده سایز انشعاب از لوله ها(Pipe Taps)۴ الی ۱۲ اینچ

ماکزیمم فشار کاری دستگاه(Max. Operating Pressure)۱۰۰ بار در دمای ۳۸ درجه سانتیگراد

ماکزیمم دمای کار دستگاه(Max. Operating Temperature)۳۷۱ درجه سانتیگراد در ۴۸ بار

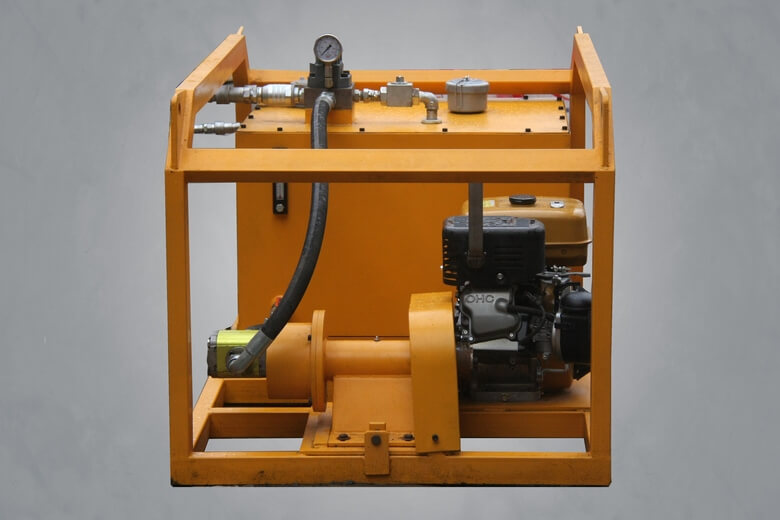

منبع قدرتموتور هیدرولیکی

نرخ پیشروی اتوماتیک(Feed Rate Standard)۰۷۶/۰ میلیمتر در هر دور

نرخ پیشروی دستی(Lower-In Crank)۶/۵ میلیمتر در هر دور

طول دستگاه بدون میله اندازه گیر(Length without measuring rod)۱۶۳۸ میلیمتر

طول دستگاه با میله اندازه گیر(Length with measuring rod)۲۰۸۷ میلیمتر

توضیحات بیشتر

تعریف هات‌تپ (Hot Tap): هات‌تپینگ یا انشعاب‌گیری گرم فرآیندی است که شامل اتصال یک پوسته انشعابی جوشی به خطوط لوله نفت، گاز، پتروشیمی یا سایر تجهیزات در حال سرویس، و سپس ایجاد یک روزنه بر روی خط لوله اصلی از طریق دریل‌کاری و یا برشکاری قسمتی از لوله درون اتصال جوشی، بدون قطع سرویس سیال می‌باشد.

شرکت مبتکران پیشگامان صنعت آذرابادگان (مپصا) قابلیت طراحی و ساخت دستگاه هات‌تپ برای انشعاب‌گیری در محدوده ۴ الی ۱۲ اینچ از مخازن و خطوط لوله نفت، گاز و پتروشیمی در کلاس کاری ۶۰۰ را دارا می‌باشد.

لازم به ذکر است که اجزا و قطعات این دستگاه بمنظور سهولت تأمین قطعات یدکی (چرخدنده‌ها، بلبرینگ‌ها، پکینگ‌ها، کاسه نمدها، اورینگ‌ها و…) بر اساس سیستم متریک طراحی و ساخت گردیده است.

شفت ابزارگیر دستگاه پس از طراحی، بمنظور حصول اطمینان از استحکام آن در برابر تنش‌های ناشی از براده‌برداری و افزایش ضریب اطمینان، توسط نرم‌افزار آباکوس مورد آنالیز المان محدود قرار گرفت. قطعات دستگاه با ضرایب اطمیان بالاتری از بعد استحکام، نوع قطعات استاندارد و نوع آلیاژهای مورد استفاده نسبت به نمونه فابریک طراحی و ساخت گردیده است. عملکردی دستگاه نیز، طی چندین مرحله تست، مورد آزمایش قرار گرفته و عملیات انشعاب‌گیری را با موفقیت به انجام رسانده است.
