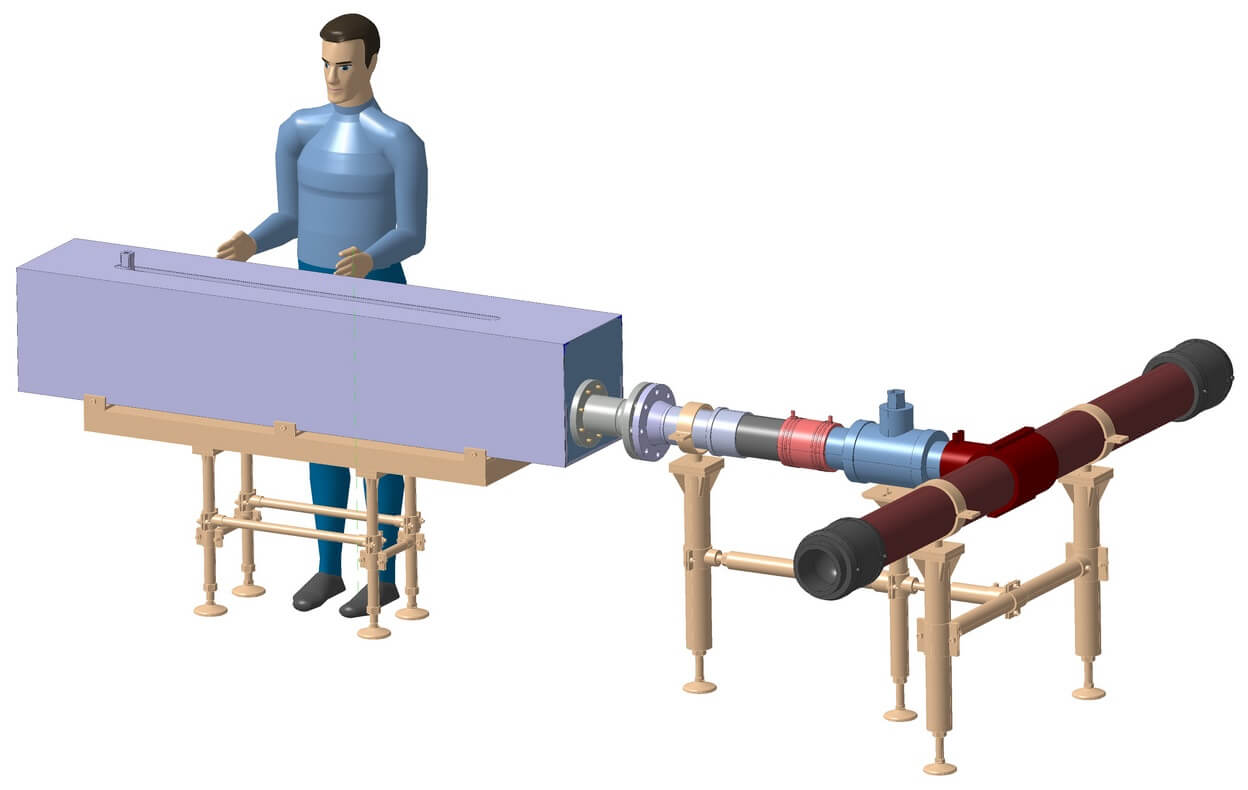

دستگاه هات تپ پلی اتیلنی

هات‌تپینگ یا انشعاب‌گیری گرم فرآیندی است که شامل اتصال یک پوسته انشعابی جوشی به خطوط لوله نفت، گاز، پتروشیمی یا سایر تجهیزات در حال سرویس، و سپس ایجاد یک روزنه بر روی خط لوله اصلی از طریق دریلکاری و یا برشکاری قسمتی از لوله درون اتصال جوشی، بدون قطع سرویس سیال می‌باشد.

مشخصات محصول

• بدون نیاز به قطع جریان گاز یا سیال داخل لوله
• دارای سیستم پیشروی و دورانی یکپارچه (همزمان) و مجزا
• سیستم اپراتوری بصورت دستی (قابل تجهیز به سیستم‌های سرووموتور و پنوماتیک)
• دارای نشانگر عمق نفوذ و سیستم قفل در عمق مشخص

متعلقات جانبی

• شاسی قابل تنظیم دستگاه
• شاسی قابل تنظیم مجموعه شیر و کوپلر پلی اتیلنی
• ابزارگیر
• کاتر در سایزهای ۹۰ – ۱۲۵ – ۱۶۰ – ۲۰۰
• مته پایلوت
• جعبه ابزار

مشخصات فنی دستگاه

ابعاد دستگاه بدون شاسیmm۳۵۰*۳۵۰ * ۲۰۰۰

ماکزیمم پیشروی دستگاهmm۱۲۶۰

سایزهای قابل انشعابmm۹۰ – ۱۲۵ – ۱۶۰ – ۲۰۰

وزن دستگاه بدون شاسیkg۳۰۰

راستای انشعاب گیری افقی

کلاس طراحی ۱۵۰

توضیحات بیشتر

تعریف هات‌تپ (Hot Tap): هات‌تپینگ یا انشعاب‌گیری گرم فرآیندی است که شامل اتصال یک پوسته انشعابی جوشی به خطوط لوله نفت، گاز، پتروشیمی یا سایر تجهیزات در حال سرویس، و سپس ایجاد یک روزنه بر روی خط لوله اصلی از طریق دریل‌کاری و یا برشکاری قسمتی از لوله درون اتصال جوشی، بدون قطع سرویس سیال می‌باشد.

شرکت مبتکران پیشگامان صنعت آذرابادگان (مپصا) قابلیت طراحی و ساخت دستگاه هات‌تپ پلی اتیلنی برای انشعاب‌گیری از مخازن و خطوط لوله نفت، گاز و پتروشیمی می‌باشد.

لازم به ذکر است که اجزا و قطعات این دستگاه بمنظور سهولت تأمین قطعات یدکی (چرخدنده‌ها، بلبرینگ‌ها، پکینگ‌ها، کاسه نمدها، اورینگ‌ها و…) بر اساس سیستم متریک طراحی و ساخت گردیده است.

شفت ابزارگیر دستگاه پس از طراحی، بمنظور حصول اطمینان از استحکام آن در برابر تنش‌های ناشی از براده‌برداری و افزایش ضریب اطمینان، توسط نرم‌افزار آباکوس مورد آنالیز المان محدود قرار گرفت. قطعات دستگاه با ضرایب اطمیان بالاتری از بعد استحکام، نوع قطعات استاندارد و نوع آلیاژهای مورد استفاده نسبت به نمونه فابریک طراحی و ساخت گردیده است. عملکردی دستگاه نیز، طی چندین مرحله تست، مورد آزمایش قرار گرفته و عملیات انشعاب‌گیری را با موفقیت به انجام رسانده است.
