خمش پلاستیک در تیرها

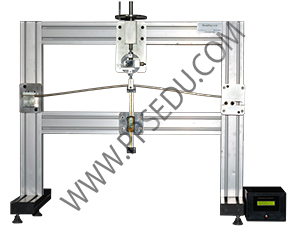

 در این دستگاه دو سر تیر نمونه، در دو تکیه‌گاه دستگاه قرار گرفته و ثابت می‌شود. یکی از تکیه‌گاه‌ها ثابت بوده، و دیگری می‌تواند ثابت باشد، و یا روی محور افقی حرکت کند. سپس بار گذاری روی تیر به‌وسیله‌ی مکانیزم پیچ طراحی شده برای اعمال نیرو، انجام می‌شود.

مقدار این نیروی اعمالی با استفاده از لودسلی که بین تیر و پیچ بارگذاری قرار گرفته، اندازه‌گیری و به صورت دیجیتالی نمایش داده می‌شود. یک خط‌کش دیجیتالی نیز به مرکز تیر متصل شده و انحراف آن را در هر لحظه نشان می‌دهد. برای جبران شدن کوتاه‌شدگی تیر به‌واسطه‌ی خم شدن، یکی از تکیه‌گاه‌های تیر در جهت افقی حرکت می‌کند.

تست‌ها تا ورود کامل تیر به محدوده پلاستیک، که در آن تیر دچار فروپاشی پلاستیک می‌شود، ادامه پیدا می‌کند.

 اهداف آموزشی

• رابطه‌ی میان بار اعمالی و انحراف تیر تحت بار، تا رسیدن به شرایط پلاستیک
• مقدمه‌ای بر فاکتور شکل
• مقدمه‌ای بر طراحی حالت حد
• امکان بررسی خمش پلاستیک یک تیر در حالات دو تکیه‌گاه ثابت، و یا یکی از آن‌ها ثابت و دیگری متحرک
• اندازه گیری نیروی تخریب برای یک تیر

اجزای اصلی دستگاه

• فریم آلومینیومی دستگاه
• تکیه‌گاه‌های گیردار ساده و غلتکی
• پیچ بارگذاری به همراه لودسل
• خطکش دیجیتال نشان‌دهنده انحراف تیر
• جعبه برق به همراه نمایشگر نیرو
