تغییر شکل خرپا

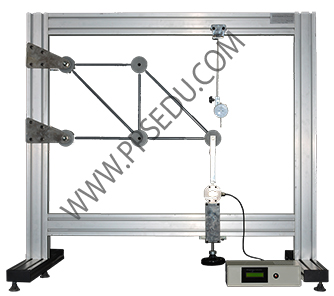

دستگاه تست تغییرشکل خرپا، امکان تحقیق و مقایسه‌ی خرپاهای نامعین استاتیکی و معین استاتیکی را فراهم می‌آورد.

تکیه‌گاه‌ها روی فریم آلومینیومی دستگاه نصب شده‌اند که خرپا بر روی آن سوار می‌شود. خرپا از میله‌ها و دیسک‌هایی که گره‌ها را ایجاد می‌کند تشکیل می‌شود. به وسیله‌ی میله‌ها و دیسک‌ها، یک خرپای معین استاتیکی و تک‌صفحه‌ای تشکیل می‌شود. به وسیله‌ی یک تجهیز اعمال بار، نیروهای مستقیم یا مایل به خرپا وارد می‌آید، و بنابراین بارگذاری‌های متنوعی شبیه‌سازی می‌شود. کشش‌های اعمال‌شونده و نیروهای فشاری در میله‌ها به وسیله‌ی کرنش‌سنج‌ها تعیین می‌شوند. ساعت اندازه‌گیری نیز جابه‌جایی خرپا را تحت اعمال بارهای مختلف اندازه‌گیری می‌کند.

 اهداف آموزشی

• بررسی‌های استاتیکی نیروهای وارد بر میله‌ها در یک خرپای دوبعدی
• توزیع نیروها در یک خرپای دوبعدی
• وابستگی نیروهای میله‌ها، به نیروی خارجی وارد بر خرپا (مقدار، جهت و نقطه‌ی اعمال)
• مقایسه اندازه‌گیری‌ها با روش‌های ریاضی (روش مفاصل و روش مقطع‌ها)

اجزای اصلی دستگاه

• فریم آلومینیومی
• تکیه‌گاه‌ها
• دیسک‌های گره‌ها
• میله‌ها
• ساعت اندازه‌گیری
• ابزار اعمال نیرو
