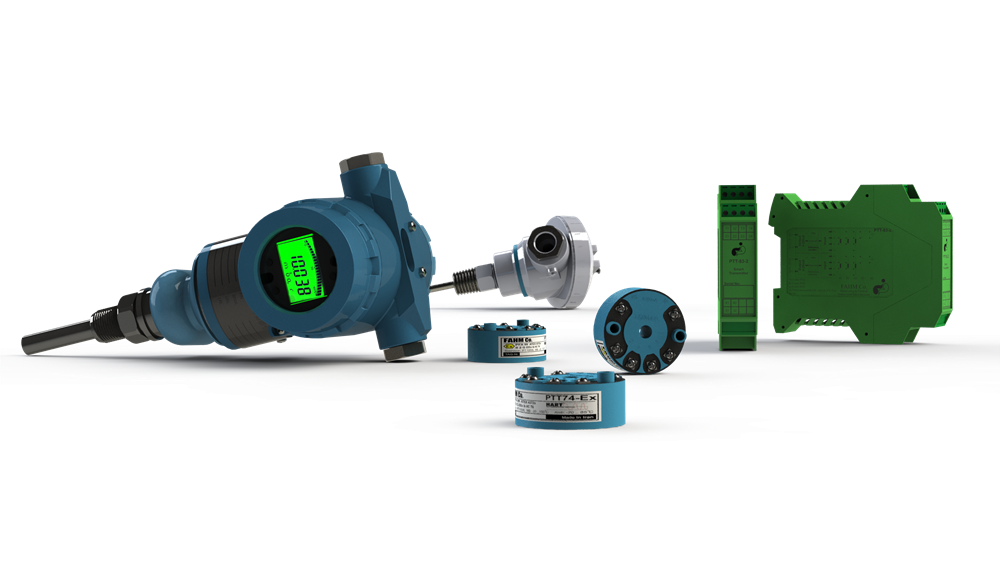

ترانسمیتر دمای دوسیمه سری PTT74-Ex

  PTT74-Ex یک ترانسميتر هوشمند و چندمنظوره 2 سیمه برای دما و دیگر کاربردهای اندازه گیری میباشد.
  PTT74-Ex کاملا با استاندارد HART سازگار بوده و انتقال اطلاعات از طریق پروتکل HART صورت میپذیرد.
  PTT74-Ex علاوه بر انعطاف پذیری بالا، هزینه انبارداری و نصب و راه اندازی پایینی دارد. همچنین درجه اطمینان بالای آن سبب میشود که عملکرد سیستم امن بوده و هزینه های تعمیر و نگهداری نیز کاهش پیدا کند.

-------- از این دیتاشیت میتوانید برای کد کردن یک ترانسمیتر دما بهمراه نمایشگر، سنسورو ترموول استفاده کنید ----------

• ورودی
  - ترمومتر مقاومتی (مدار 2,3,4 سیمه)
  - ترموکوپلهای B,C,E,J,K,L,N,R,S,T,U
  - واحد مقاومت سیگنالینگ از راه دور (Resistance remote signaling Unit)(0…5000 Ohm)
  - ولتاژ میلی ولت (-125…1150 mV)

ترمومقاومتی NTC

• خروجی
  تکنیک 2-سیمه
  4…20 میلی آمپر
• دمای کاری
  -40°C تا 85°C
• ایزولاسیون الکتریکی بین ورودی و خروجی (I/O Isolation)
• پردازش دیجیتالی مقادیر اندازه گیری شده با خطای جزئی

(Digital low drift processing of measurement values)

• خطی سازی توسط مشتری
  قابلیت خطی سازی در 5 نقطه (5 tie points)
• حسگر پیوسته و مانیتورینگ خود (self-monitoring)
  - پارامترها بصورت دائمی در EEPROM ذخیره میشوند
  - مانیتورینگ دائم پارامترهای ADC و DAC هر 1 ثانیه
  - مانیتورینگ قطعی سیم بر اساس NAMUR NE 89
• عملکرد ورودی
  مطلق, تفاضلی, مقادیر میانگین
• تنظیمات(پیکربندی نرم افزاری)
  ابزار کالیبراسیون Smartware (SCT)
  نرم افزار ABB SMART VISION
  ترمینال دستی: DHH691,691HT,STT04,HC275,…

محافظت در مقابل انفجار
امنیت ذاتی (Intrinsically safe):
          II 2 G EEx ib IIC T6, mount in zone 1
          II3 G EEx nA II T6, mount in zone 2
