آزمون چرخه حرارتی

یکی از مهمترین آزمون‏های بررسی کیفیت سیستم‏های لوله کشی آب سرد و گرم آزمون چرخه حرارتی است. در این آزمون، آب در دو دمای ۹۵ درجه و ۲۰ درجه سانتی‏گراد، در فشار تست، ۱۰ بار با دوره زمانی ۱۵ دقیقه‌ای وارد مجموعه لوله و اتصالات می‌شود. این سیکل۵۰۰۰ بار تکرارمی‏گردد. در این تست نباید هیچ گونه نشتی یا جدایش دیده شود. این آزمون طبق استاندارد ملی ایران ۲۰۱۳۱ (پلاستیک‌ها،سامانه لوله گذاری، لوله‏ها و اتصالات گرمانرم برای آب داغ و سرد، تعیین مقاومت سامانه‌های مونتاژ شده به چرخه گذاری دمایی، روش آزمون) انجام می‏شود.

هدف و دامنه کاربرد

هدف از تدوین این استاندارد، تعیین روشی برای سنجش میزان مقاومت اتصالات به چرخه دمایی؛ برای سامانه‌های لوله گذاری لوله‌های گرمانرم، تحت فشار آب داغ و سرداست.

اصول آزمون

سامانه مونتاژ شده از لوله ها واتصالات با عبور متناوب آب داغ و سرد تحت فشار، در دفعات مشخص از چرخه دمایی  مورد آزمون قرار می‌گیرند. در حین انجام آزمون و پس از آن، سامانه مونتاژ شده از لحاظ نشتی مورد ارزیابی قرار می‌گیرد.

تجهیزات آزمون

• منبع آب سرد: حجم آب مورد نیاز برای حفظ تغییرات دمایی که این آب باید حداقل (۵ درجه) را داشته باشد و برای مدت زمان حداقل هر چرخه دمایی تامین شود.
• منبع آب داغ: این منبع باید تامین کننده حجم آب مورد نیاز برای رسیدن به سرعت آب لازم در دمای مشخص شده ،حداکثر (۲ درجه) برای مدت زمان حداقل هر چرخه دمایی برمبنای استاندارد باشد.
• شیرهای تراز: این شیرها باید توانایی تنظیم سرعت آب مورد نیاز برای حفظ تغییرات دمایی در سراسر آزمونه و در محدوده اختلاف دمایی مشخص شده را دارا باشد.
• وسیله تغییر چرخه: این وسیله برای ایجاد تغییر در دمای آب داغ و سرد ورودی طی یک دقیقه به کار می‏رود.
• دماسنج :برای کنترل دما مشخص شده.
• فشارسنج: برای تنظیم فشار آب در سامانه مورد آزمون طبق استاندارد مشخص.
• قلاب نگهدارنده: برای مهار اجزای لوله‏گذاری بدون ایجاد ممانعت در حرکت طولی آزمونه وسیله ایجاد کشش: با قابلیت اعمال تنش کششی اولیه لازم.

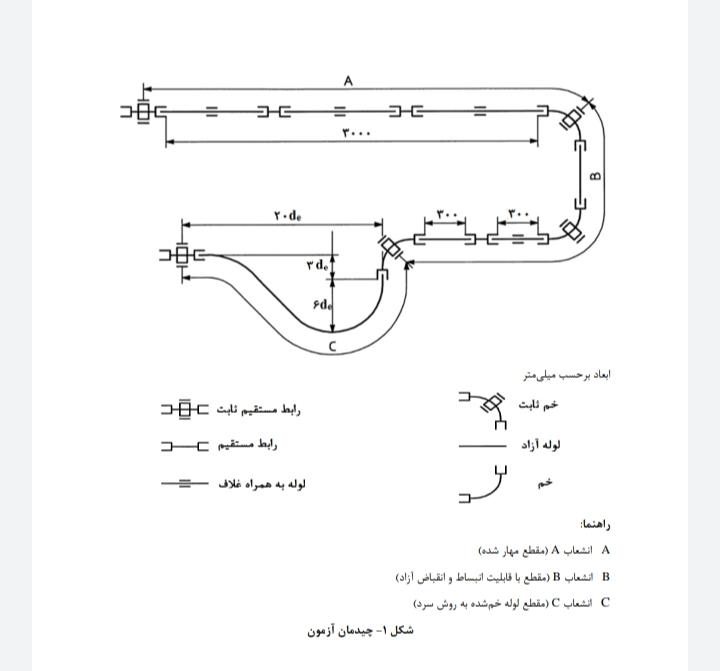

سامانه مونتاژ شده آزمون

سامانه مونتاژ شده آزمون باید شامل لوله و اتصالاتی باشد که مطابق روش توصیه شده توسط تولید کننده، متصل و با بست محکم شود؛ به جز در مواردی که لوله به دلیل جنس ضخامت و یا قطر خارجی نتواند به شکل توصیه شده هماهنگی داشته باشد.

 تهیه سامانه مونتاژ شده آزمون

اجزای لوله‏گذاری یا اتصال‏دهی باید مطابق با سفارش تولید کننده باید تثبیت شود. سپس این سامانه در دمای حداقل (۵±۲۳) درجه سانتی‏گراد برای مدت زمان یک ساعت قرار بگیرد. سامانه مونتاژشده باید با آب سرد پر شود به طوری که هوا به طور کامل تخلیه شود.

 روش انجام آزمون:

برای انجام این آزمون آب سرد و سپس آب داغ به طور متوالی تحت شرایط فشار و دماهای مشخص شده در استاندارد، در لوله‏ها به گردش در می‏آید.

در حین انجام آزمون با کمک شیرهای تراز از افت دما بین ورودی و خروجی سامانه مونتاژ شده جلوگیری می‌شود و همواره دما باید کمتر از ۵ درجه سانتی‏گراد باشد. برای جلوگیری از هر نوع نشتی اتصالات به طور کامل کیپ می‏شود و تنظیم‏های لازم صورت می‌گیرد. سامانه مونتاژ شده در تمام دوره آزمون از لحاظ ظاهر و نوع نشتی بررسی می‏شود، در صورت بروز نشتی نوع، موقعیت و زمان مشاهده آن ثبت می‏شود.

گزارش آزمون:

در گزارش آزمون انجام این آزمون، اطلاعات زیر ثبت می‏شود:

۱)ارجاع به این استاندارد ملی 2) اطلاعات اجزای تحت آزمون شامل رده بهره‌برداری و فشار کاری

۳) انعطاف‏پذیری لوله 4)برای لوله‌های انعطاف‌پذیر شعاع خمش انجام شده در انشعاب C

۵)تنش کششی انشعاب A  6)دماهای آزمون (دمای بالا و پایین چرخه) برحسب سلسیوس

۷)مدت زمان چرخه کامل بر حسب دقیقه ۸)تعداد کل چرخه‌های کامل

۹)فشار آزمون بر حسب بار 10)در صورت وجود نشانه‏های نشتی ثبت موقعیت و زمان و نوع آن

۱۱)ثبت هرعامل موثر بر نتایج آزمایش 12)تاریخ انجام آزمون
