بالابرچیست؟تفاوت11 بالابر

بالابر راهنما

بشکه بالابر ساختمانی چاه کش

بشکه بالابر چاه کش اشاره کرد که تقریبا مانند سطل بزرگی با بدنه فلزی ،دسته بلند محکم و فولادین که به حالت لولایی شکل بر بدنه سطل فلزی وصل شده است میباشد.علت لولایی بودن دسته بر این است که در هنگام خروج بارومصالح از داخل چاه به راحتی بتوان کلیه محتویات سطل را تخلیه کرد. همچنین بشکه بالابر ساختمانی تجهیز ساده ای که مخصوصا طراحی شده است برای فرایند حفاری چاه.

از انجایی که عملیات حفاری چاه سخت و زمان بر میباشدو تخلیه خاک ازعمق گود چاه سخت و زمانبر استویا اینکه در خیلی از مواردباید چاه حفر شده را پاکسازی ولایروبی کرد،لزوما باید بارهای سنگین از چاه تخلیه شود.به این منظور از بالابر چاه کش که برروی دهانه چاه نصب یشود و تحت قدرت موتورهای الکتریکی به سرعت تخلیه بار را از داخل چاه انجام دهد استفاده میکنیم. بشکه بالابر چاه کش یک تجهیز ساده با طراحی مناسبی که به انتهای سیم بکسل بالابر چاه کش متصل میشود و کلیه عملیات حفاری تا تخلیه چاه را بسیار سرعت میبخشد.

بالابرمعلولین،بیمار

بالابربیمار یا معلولین چیست؟

در جهان افراد بسیاری از لحظه تولد یا در اثر حوادث بنا به مشکلات جسمی دچار مشکلات نخاعی،معلولیت،ناتوانی،چاقی و غیره …..هستند.این افراد نه تنها خود درگیر هستند بلکه اطرافیانشان هم درگیر هستند از لحاظ جابه جایی از روی زمین،تخت ودیگر مشکلات .

بالابر بیماریا بالابر معلولین یکی از پرکاربرد ترین تجهیزات پزشکی فیزیوتراپی و توانبخشی میباشند که به عنوان ابزاری کارامد و کمکی در منزل،مراکز درمانی،اسایشگاه های بازتوانی وسالمندان،منازل هتل های چند طبقه؛اپارتمان ها مراکز خرید و سایر مکان ها ی مختلف استفاده که به صورت ثابت و قابل جابه جایی هستند.نام دیگر بالابر بیماریا معلولین لیفت بیمار ، بالابر بیمار بر،لیفتر بیمار و …. میباشد.طراحی اینگونه بالابر ها به گونه ای میباشد که جابه جایی فرد برای نظافت و مراقبت های گوناگون با کمترین نیاز به صرف انرژی انسانی انجان میشود.

بالابر بیمار یا به نام دیگر جرثقیل بیمار قابلیت تحمل وزن های بالا تا حدود 150کیلوگرم را دارا هستند.ودر صورت سفارش براساس میزان وزن درخواستی طزاخی و ساخته میشوند.این گونه بالابر ها دارای کیفیت ،دوام مناسب و کاربردی هستند و از اسیب به فرد هنگام حرکت جلوگیری میکند  و باعث اطمینان خاطر فرد و اطرافیان وی و افزایش سرعت جابجایی می شود.

بالابر بیمار یا معلولین دارای انواع مختلفی میباشد از جمله:

• بالابر بیمار دستی
• بالابر بیمار برقی
• جلیقه بالابر بیمار
• بالابر بیمار معلق
• بالابر بیمار سقفی
• بالابر بیمار پله رو
• بالابر بیمار ایستاده
• بالابر برقی نشیمنگاه توالت فرنگی
• مانکی بار
• صندلی انتقال بیمار

To view and learn more about this product on other

اشنایی بیشتر این محصول در سایت های دیگر

بالابر ساختمانی تک فاز تولزاپ

از بالابر ساختمانی جهت حمل مصالح و  جابجایی مصالح ساختمانی بین طبقات ساختمان ها مورد استفاده قرار می گیرد و در ظرفیت های مختلف از ۲۵۰ کیلویی تا ۵۰۰ کیلو  تولید می شود.

مشخصات فنی بالابر ساختمانی تک فاز ۲۵۰ کیلو مدل F1 :

• بالابر ساختمانی با ظرفیت ۲۵۰ کیلو

• دینام ۳ اسب تک فاز تمام مس

• دینام  ۳۰۰۰ دور در دقیقه

• دارای پروفیل لوله ای مقاوم و مستحکم

• کلید بالابر ۳۰ آمپر

• ساخت ایران

بالابر اکاردئونی سیار

بالابر اکاردئونی سیار بالابر هایی که به راختی توسط افراد قابل جابه جایی و حمل میباشند .بالابر اکاردئونی یکی از انواع بسیار پرکاربرد بالابر هیدرولیکی در دنیا میباشد.این بالابر به علت سازه فولادی و استحکام بالا از ظرفیت بیشتری برخوردار است.تکان کمتری داردو به علت مکانیزم بالابری،ارتفاع تا شدن (جمع شدن کمتر است).همچنین به عنوان بالابر ایمن در تمامی پروژه های صنعنی و عمرانی کاربرد دارد.بالابر اکاردئونی بصورت سیار خود کشی یا به صورت ثابت استفاده میشود. همچنین دارای نیروی محرکه که این بالابر برق ویا باتری و حتی موتور دیزلی میباشد.عدم استفاده از کابل یا زنجیر در بالابر ایمنی را به حداقل میرساند.

بالابر اکاردئونی سیار شامل انواع مختلفی میباشد از جمله:

بالابر آکاردئونی سیار کلایر سری S:

*بالابر آکاردئونی سیار کلایر ES500

*بالابر آکاردئونی سیار کلایر ES600S

*بالابر آکاردئونی سیار کلایر ES700

*بالابر آکاردونی کلایر مدل ES800

بالابر آکاردئونی سیار کلایر سری M:

*بالابر آکاردئونی کلایر مدل EM800L

*بالابر آکاردئونی کلایر مدل EM1000L

*بالابر آکاردئونی کلایر مدل EM1150L

*بالابر آکاردئونی کلایر مدل EM1300L

ودیگر موارد که در اینجا به طور خلاصه اورده شده است.

کلید بالابر ساختمانی و 2نوع ان

کلید بالابر ساختمانی یکی از اجزای بالابر ساختمانی که برعهده داشتن انتقال برق به موتور و قطع و وصل سریع و ایمن جریان الکتریسیته در شبکه های برق فشار ضعیف با امپر نسبتا پایین را داراست.به نحوی که با تغییر وضعیت اهرم توسط اپراتور ،فرمان راست و چپ گرد را به الکتروموتورمیدهد و الکتروموتور هم با چرخاندن یک گیربکس و یک قرقره بزرگ عمل بالا یا پایین امدن مصالح ساختمانی را برعهده دارد.

برای اطلاع از دیگر ویژگی های کلید بالابر ساختمانی کلیک کنید.

انواع کلید بالابر ساختمانی:

کلیدهای بالابر در دو نوع 25 و 32 آمپر در بازار یافت می‌شوند.

جنس بدنه ی کلید در دونوع وجود داردیک المینیومی که مورد استفاده مکان هایی که ضربه پذیر و نوع دوم بدنه پلیمیری برای مکانهایی که نیاز به عایق برق یا عایق حرارتی دارند میباشد.

تفاوت کلید های 25 و 35 امپر:تفاوت های این دو کلید زمانی مشخص میشود که یا کابل دستگاه بلند است و یا امپر بالایی از کلید میکشد.

عملکرد کلید بالابر ساختمانی:

کلید بالابر به کلید غلطکی،اهرمی و همچنین کلید دوطرفه دسته دار نیز معروف هست و روی این کلید ها اهرمی مشکی رنگی وجود دارد که دارای سه حالت میباشد.

*حالت اول :حالت بالا که بالابر به سمت بالا حرکت میکند.

*حالت دوم:حالت وسط که بالابر خاموش میشود.

*حالت سوم:حالت پایین که بالابر به سمت پایین حرکت میکند.

نکته ای که وجود دارد حدود 90%موتورهایی بالابر که وجود دارند در بالای ساختمان های در حال ساخت از نوع تکفاز هستند به این معنا که موتور انها با برق 220ولت کار میکند و بقیه موتور ها با برق سه فاز کار میکنند.

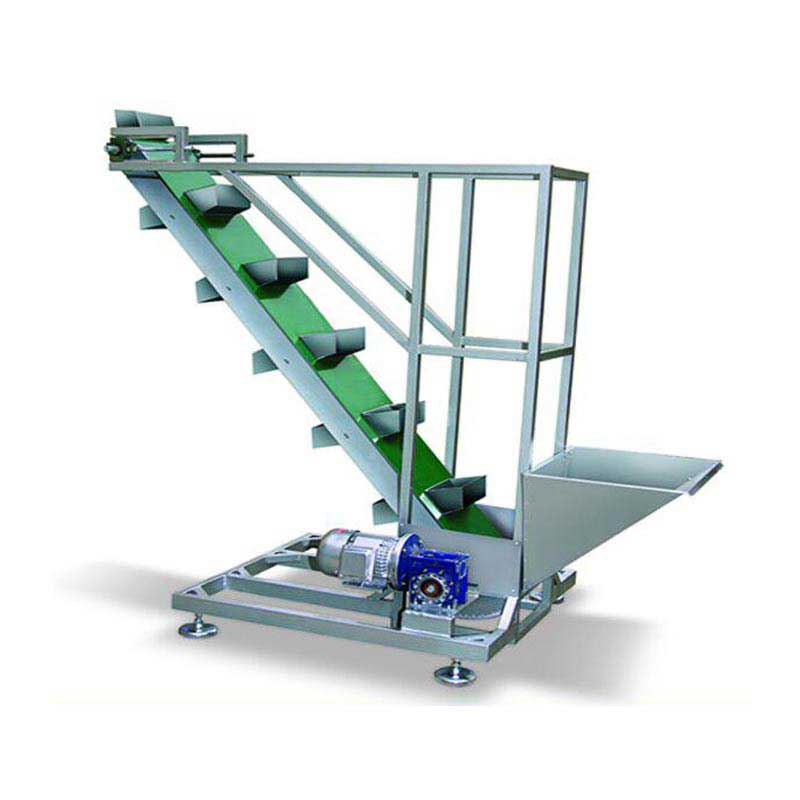

بالابر کاسه ای مدل SSN 1002

دستگاه بالابر کاسه ای و مخزن استیل مدل ssn1002جهت موارد زیر استفاده میشود:
مخصوص انتقال مواد گرانولی به مخزن دستگاه های بسته بندی، بوجاری، پولیش و همچنین نوار نقاله دستچین ،انتقال محصول به دستگاه پوست کن جو و گندم.
بالابر کاسه مدل ssn1002دارای سیستم کنترل سطح مواد، مخزن ثابت و کاسه استیل میباشد.

مشخصات بالابر کاسه ای مدل ssn1002به شرح زیر میباشد:

*عملکرد:الکترومکانیک
*ابعاد سانتی متر:ارتفاع 283،190،120 طول 280،عرص 106
*برق مورد نیاز:سه فاز(380 ولت)
*توان برق مصرفی:0/37 کیلو وات
*وزن دستگاه:380 کیلو گرم

بالابر ساختمانی صباغی

بالابر صباغی مهمترین اجزای تجهیزات ساختمانی به شمار می اید. اساسی ترین کاربردهای بالابرهای ساختمانی بالابردن بار یا اشخاص به یک ارتفاع معین است.که ای کار با نیرویی ویژه از این ماشین قدرتمند هیدرولیکی صورت میگیرد که مکانیزم های یک بالابر را نشان میدهد.کاربرد بالابر های ساختمانی به حدی ارزشمند است که اگر جزئی از تجهیزات یک ساخت و ساز نباشد کاری انجام نخواهد شد.

ازکاربرد های بالابر های ساختمانی صباغی به موارد زیر میتوان اشاره نمود:

*حمل و تخلیه بار از کامیون

*انتقال مصالح ساختمانی در مقیاس های مختلف

*بارگیری بار در کارگاه و کارخانه های گوناگون.

نکته بسیار مهم در مورد بالابر ساختمانی صباغی:

کیفیت قسمت های تشکیل دهنده یک ماشین است که در کنار هم بتوانند بهترین کارایی را از خود نشان بدهند.

اجزای بالابر ساختمانی صباغی به شرح زیر میباشد:

قلاب ها-وینچ یا قرقره-ریل مخصوص نصب جعبه های نگهدارنده-گیربکس برای سرعت دور موتور-جعبه نگهدارنده بار یا اشخاص-الکتروموتور قدرتمند-انواع پایه ها یا لوله ها از جنس گازی برای قرارگیری بالابرها بر روی سطح زمین.

برای افزایش عمر بالابرساختمانی صباغی باید:

1-گیربکس های مخصوص بالابری همواره باید تحت مراقبت بوده و روغن آن چک شود.

2-همواره سیم بکسل مورد استفاده بازدید گردد و در صورت شکستگی و خرابی تعویض گردد.

3-به هیچ وجه از سیم بکسل رشته رشته و شکسته استفاده نشود.

4-در موقع خرید بالابر متراژ سیم بکسل را بیشتر محاسبه کنید تا در مرور زمان بخش خراب را حذف کرده و قلاب را به قسمت سالم سیم بکسل مي‌بندید.

5-واسکازین گیربکس بصورت دوره ای بررسی شود که اغلب واسکازین 140 مورد استفاده قرار می گیرد.

6-وغیره……

گیربکس بالابر ساختمانی 350 کیلویی

عنصر جابه جایی مصالح در بالابر ها توسط نیروی تولیدی از یک الکتروموتورو سپس تغییردور ان توسط گیربکس انجام مشود.گیربکس بالابر ساختمانی 350کیلویی به عنوان اصلی ترین تجهیزات میزان دوری مشخص از دینام بالابر به گشتاور و نیرو میباشد.یکی از کاربرد خای اصلی گیربکس ساختمانی در بالابر کاهش دور و افزایش گشتاور میباشد تا بتوان میزان سرعت را در بالابر کنترل کرد. گیربکس از نظر قدرت به چهار دسته تقسیم میشود :

مدل اول تک فاز گیربکس بالابر و سه مدل دیگر سه فاز گیربکس بالابر است.

1-گیربکس VF85 متناسب با 350 کیلوگرم طراحی بالابر ، به اصلاح کوچک گیربکس بالابر نیز نامیده می شود.

گیربکس VF85 مناسب بالابر ساختمانی 350 کیلوگرمی که به اصلاح گیربکس بالابر کوچک نامیده می شود.

2-گیربکس VF110 مناسب بالابر ساختمانی 500 کیلوگرمی

3-گیربکس VF150 مناسب بالابر ساختمانی 750 کیلوگرمی

4-گیربکس VF180 مناسب بالابر ساختمانی 1000 کیلوگرمی

نکته ای که وجود دارد تفاوت بین این گیربکس ها در ضریب تبدیل انها وجود دارد.

همچنین گیر بکس بالابر ساختمانی کاربرد های نیز دارد که به شرح زیر میباشد:

• سرعتی متعادل را ایجاد میکند در بالابر ساختمانی به میزان 16متر در دقیقه

• فراهم کردن امکان بار بین طبقات مختلف ساختمان در ارتفاع های مختلف

• از برگشت بار در زمان رفتن برق یا از کار افتادن موتور بالابر ساختمانی جلوگیری مکیند.
• سرعت الکتروکترو موتور به قدرتی بالا جهت حمل بار توسط بالابر ساختمانی تبدیل میکند

در تعریف دیگر از گیربکس ها به طور معمول به دو دسته کاهنده،افزاینده تبدیل میشوند و بع توجا به نوع طراحی جهت نیرو را تغییر دهند.گیربکس بالابر ساختمانی از نوع گیربکس 90درجه یا به اصطلاح گیربکس حلزونی نیز گفته میشود. این نوع گیربکس ها به دلیل زاویه تند دنده ها تحت فشار بار خلاص نمیکند که یکی از ویژگی های گیر بکس بالابر ساختمانی بشما رمیرود.واین نوع گیربکش از نوه کاهنده نیز میباشد.

گیربکس های ساختمانی ویژگی دیگری که از ام برخوردار هستند ویژگی قفل شوندگی ان هست این ویژگی زمانی که دستگاه از کار افتاده یا قطعی برق رخ میدهد بکار میرود.

چند نکته طلایی برای خرید گیربکس بالابر ساختمانی350کیلویی:

• مقدار توان ورودی
• دور خروجی
• دور موتور ورودی
• مقدار گشتاور خروجی
• نسبت تبدیل
• و….

موتور بالابر ساختمانی

موتور بالابر ساختمانی معروف به قلب سرخ تپنده ی بالابر میباشد.

دو بالابر ساختمانی تک فاز و سه فاز را از مهم ترین یا به طور کلی اصلی ترین تجهیرات ساختمان سازی دانست.که اصلی ترین و مهمترین کار انها حمل مصالح ساختمانی میباشد.این بالابر ها تشکیل شده اند از یک الکتروموتور سه فاز یا الکتروموتور تکفاز و گیربکس و کالسکه که به ان *وینچ*گفته میشود و سیم بکسل و پایه و ریل و کرپی و قلاب و باکت حمل مصالح می باشد.

سرعت الکتروموتور های بالابر ساختمانی به طور معمول 1400دور است که در هر دقیقه 15 متر جابه جایی خواهند داشت مگر اینکه در شرایط خاص که موتور 3000دور قرار داده میشود جهت بالابر بردن مصالح و مواد با سرعت بیشتری. نکته که در خرید یک الکتروموتور باید رعایت شود حداقل کلاس حفاظتی بدنه IP54 یا IP55  می باشد به این معنی که بدنه الکتروموتور در مقابل نفوذ گرد و غبار و حشارات موزی و همچنین پاشیده شدن آب مقاوم باشد.

مشخصه هایی که در موتور ساختمانی باید رعایت شود:

• پلاک دینام بالابر
• قدرت
• سرعت
• کلاس حفاظتی بدنه
• وغیره …

در انتخاب موتور بالابر ساختمانی 3مولفه دیگر بایدرعایت شود از جمله:

•  تک فاز یا سه فاز بودن الکتروموتور
• تعداد دوران الکتروموتور که دو نوع 1400 دور و 3000 دور در بالابر ها هست.
•  قدرت الکتروموتور که در بالابر های ساختمانی از 2 تا 10 اسب بخار متغیر میباشد.

نکته قابل توجه درمورد موتور های ساختمانی:الکتروموتور های 3اسب به صورت تک فاز و سه فاز قابل سفارش اند ولی باللتر از سه فاز وجود ندارد. سوالی که مطرح میشود ایا بالابر ساختمانی دارای تنها بخشی به نام موتور است ؟ درجواب میگوییم خیر بالابر ساختمانی شامل موارد دیگری هم هست از جمله چند موارد:

• گیربکس بالابر ساختمانی
• موتور بالابر ساختمانی
• قرقره بالابر ساختمانی (وینچ)
• سیم بکسل بالابر ساختمانی
• ریل بالابر ساختمانی
• باکت بالابر ساختمانی
• و…..

بالابر مغازه

بالابر مغازه یا به نام دیگر بالابر فروشگاهی برای حمل کردن بار بین طبقات مغازه ها و فروشگاه ها مورد استفاده قرار میگیرد.عملکرد بالابر مغازه همانند بالابر ساختمانی عمل میکند با فرق اینکه ضریب اطمینان بالابر مغازه از بالابر ساختمانی بیشتر است.طراحی در بالابر های مغازه را نباید فراموش کردبالابر های مغازه در طراحی های بسیار خوب ساخته میشوند.

نحوه عملکرد بالابر های مغازه ای به این شکل است که یک شاسی جهت ناودانی ها توسط قدرت موتور و گیربکس به وسیله سیم بکس جایه جا میشود.در زمان رسیدن بالابر به ان محل مورد نظر با برخورد کف شاسی به میکروسوئیچ ها موجب قطع شدن برق موتور میشود.

*رایج ترین نوع بالابر هاب مغازه 300کیلویی هست*

کاربرد بالابر فروشگاهی:

• جابه جایی مواد اولیه فروشگاهها
• انتقال نفر در فروشگاهها
• ساختمان های پله دار

بالابر های مغازه دارای مزیت هایی میباشد از جمله:

• بالابردن ضریب اطمینان در هر طبقه
• تجهیزات دستگاه به صورت پیچ و مهره ای و منطبق با استانداردهای آسانسور

اجزا بالابر مغازه:

• گیربکس
• الکتروموتور
• شاسی
• میکروسوئیچ
• و…..

موارد مهم در انتخاب بالابر مغازه:

• قدرت در بالابر مغازه ای
• تعداد دوران رایج در بالابر
