دستگاه شیرینگ پک تونلی بزرگ
فهرست مطالب
در این مقاله می خواهیم به معرفی دستگاه شیرینگ پک تونلی بزرگ بپردازیم.
شیرینگ در لغت به معنی جمع شدن یا کوچک شدن نیز است.در عمل شیرینگ شدن محصولات با استفاده از سلفونی که به دور آن پیچیده می شود برای جابجایی آماده می شود.این سلفون برای محافظت از محصولات بوده است و مانع از نفوذ گرد و غبار، مایعات، حشرات و… به داخل بسته بندی می شود.دستگاه شیرینگ پک برای بسته بندی محصولات مختلف مانند کارتن، جعبه، بطری، اسباب بازی و… استفاده می شود.
بسته بندی کالا با شیرینگ به دلیل قیمت ارزان و کم، سریع بودن و حمل و نقل آسان، از آن استقبال زیادی شده است. بطور کل کارکرد این دستگاه با تونل حرارتی صورت انجام میشود و گرمای تولید شده فیلم شیرینگ را بر روی محصول جمع و بسته بندی میکند.
نحوه کارکرد دستگاه شیرینگ پک تونلی بزرگ
در تمام مدل های شیرینگ پک کار شیرینگ و بسته بندی کردن به یک شکل انجام نیز میشود و فقط کمی در عملیات پیاده سازی با هم فرق دارد. فرآیند نیز به این شکل است که نایلون مخصوص شیرینگ به دور محصول (کارتن، قوطی و …) به وسیله حرارت پیچیده و جذب می شود و در انتها یک فن خنک کننده باعث خنک شدن و جذب نهایی و پایان بسته بندی می شود.
انواع دستگاه شیرینگ پک:
شیرینگ پک تونلی

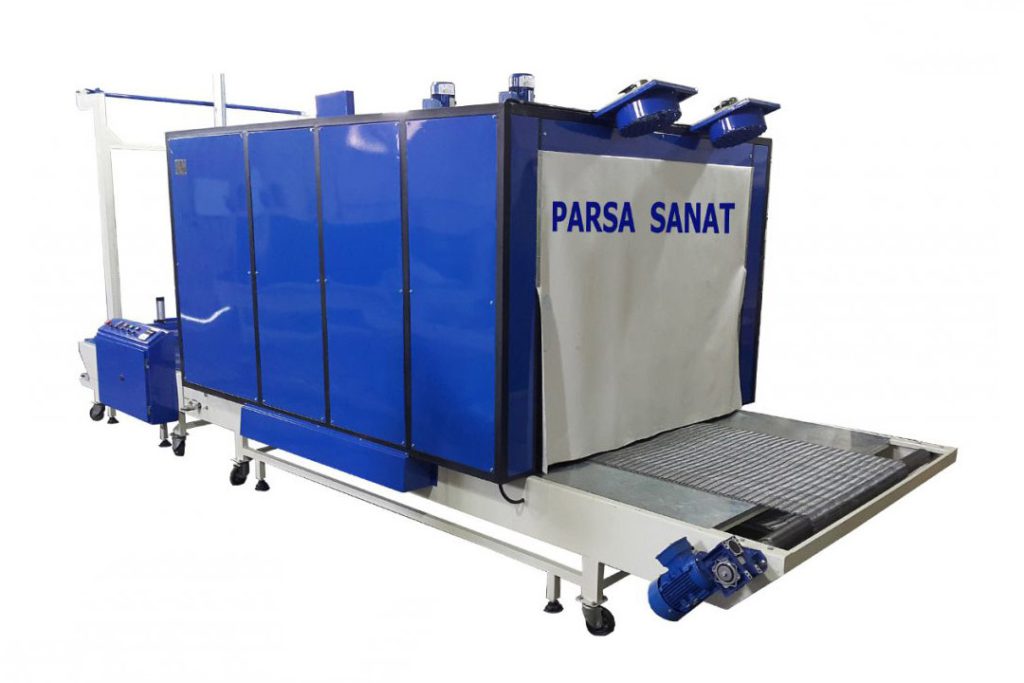

دستگاه شیرینگ پک تونلی بزرگ
دستگاه شرینک پک انواع گوناگونی دارد که هرکدام برای بسته بندی کردن محصول خاصی کاربرد دارد . اما به طور کلی دستگاه شرینک پک برای انجام عملیات بسته بندی با فیلم مخصوص پلی اتیلن استفاده می شود. شیرینگ کردن ضمن صرفه جویی در هزینه های بسته بندی، سبب جلوگیری از نفوذ رطوبت به کارتن و حمل و نقل ساده می شود.
در شیرینگ های تونل بزرگ عملکرد دستگاه تقریبا مانند شیرینک های معمولی می باشد، اما همانگونه که از اسم دستگاه مشخص است فقط در ابعاد دستگاه تغییرات ایجاد شده تا در بسته بندی محصولات یا کارتن های بزرگ از جمله کولر، بخاری، صندلی، انواع لوازم صوتی و تصویری، یخچال، قطعات بدنه خودرو و دیگر محصولات بکار گرفته شود.
نحوه کارکرد دستگاه شیرینگ پک تونلی بزرگ
طریقه ی استفاده از این دستگاه به این صورت است که اپراتور محصول را بر روی سینی دستگاه قرار می دهد و آن را به زیر تیغه دوخت هدایت می کند. لازم به ذکر است که در بسته بندی محصولات سنگین مانند یخچال و غیره از تسمه نقاله در داخل کوره و یا از ابتدای دستگاه بهره گیری می شود.
پس از انتقال محصول به زیر تیغه دوخت با فشردن پدال عملیات دوخت انجام می شود (این عملیات در دستگاه هایی که از ابتدا نوار نقاله دارند به صورت اتوماتیک نیز انجام می شود). و بعد با گذاشتن محصول بعدی بر روی سینی و هدایت آن به زیر تیغه دوخت، محصول قبلی به داخل کوره رفته و عملیات شیرینگ بر روی کالا انجام می گیرد.
مشخصات فنی دستگاه شیرینگ پک تونلی بزرگ
- استفاده از ورق 5/2 میلی برای شاسی دستگاه و چرخ و پایه برای ثابت شدن و جابجایی آسان دستگاه
- دارای تونل دو جداره و استفاده از پشم سنگ در جداره دوم برای جلوگیری از هدررفت دما
- دارای سیستم پنوماتیک در قسمت تیغه دوخت برای دوخت فیلم شیرینک
- بهره گیری از سیستم تایمر در داخل تابلو برق جهت کنترل تایم مکث پایین تیغه دوخت
- استفاده از رولیک جهت سهولت در جابجایی محصول برای دوخت و انتقال به داخل کوره
- نصب پرده سیلیکون در قسمت ورود و خروج کوره جهت جلوگیری از هدر رفت دما
- کنترل دمای کوره توسط ترموستات تعبیه شده در تابلو برق.
- دسترسی آسان به قسمت گرمایشی داخل کوره.
- دارای کانوایر جهت انتقال محصول از داخل کوره به همراه سیستم اینورتور و قابلیت کنترل سرعت.
- استفاده از فن خنک کننده در قسمت زیرین دستگاه جهت خنک نمودن کانوایر.
- استفاده از فن خنک کننده در قسمت بالای دستگاه جهت خنک نمودن و جذب هرچه بیشتر نایلون به محصول.
- ابعاد کلی دستگاه: بستگی به ابعاد کوره دارد.
- ولتاژ ورودی: 380ولت.
- سرعت دستگاه: بستگی به ابعاد محصول دارد.
معرفی دستگاه شیرینگ کابینی
دستگاه شیرینگ پک کابینی به دلیل کوچک و قابل حمل بودن بسیار پرکاربرد هستند و برای بسته بندی محصولات مختلف در صنایع بسته بندی و به شکل دستی استفاده می شود. این دستگاه های شیرینگ به شکل میزهایی هستند که قسمتی برای قرار دادن محصول دارند. دستگاه شیرینگ کابینی با استفاده از گرمای ایجاد شده توسط المنت های برقی اقدام به گرم کردن نایلون برای پیچیدن نایلون دور محصول می شوند.
کاربرد دستگاه شیرینگ پک کابینی
دستگاه شیرینگ کابینی به علت کوچک بودن ابعاد آن نسبت به دستگاه شیرینگ تونلی، بیشتر در کسب و کارهای کوچک، فروشگاه‌ها، انتشاراتی‌ها قنادی‌ها، و کتابفروشی‌ها و به طور کلی هر کسب و کاری که نیاز به پلمپ و بسته بندی جمع و جور محصولات دارند، مورد استفاده نیز قرار میگیرد.
برای مشاهده مقاله دستگاه شیرینگ پک کابینی کلیک کنید
دستگاه شیرینگ پک تونلی بزرگ.
انواع دستگاه بسته بندی شیرینگ پک تونلی
- به طور کلی انواع دستگاه شیرینگ تونلی به پنج بخش زیر تقسیم می شوند:
- شیرینگ پک اتومات
- گاز سوز
- دوگانه سوز
- برقی
نحوه کا کردن انواع دستگاه های پک تونلی……
نحوه کارکرد دستگاه شیرینگ پک تونلی نیمه اتومات
کارکرد دستگاه شیرینگ پک نیمه اتومات تقریبا شبیه به کارکرد دستگاه شیرینگ پک اتومات می‌باشد. در این مدل دستگاه از نیروی انسانی و اپراتورها برای انجام مراحل بسته بندی کمک میگیرد. اصولا در این دستگاه ها پدالی تعبیه میشود که اپراتور با استفاده از آن انتقال محصولات بسته بندی شده را میدیریت میکند و معمولا عمل دوخت و برش نایلون توسط جک صورت میگیرد.
نحوه کار دستگاه شیرینگ پک تونلی گازسوز
نحوه کارکرد شیرینگ پک تونلی گاز سوز به این صورت است که در مرحله اول، کالاها در فیلم پلاستیکی و نایلون به اتاق گرم منتقل شده تا دستگاه به کمک حرارتی که از مشعل های گازی خارج می‌شوند، نایلون را به محصول بچسباند. دستگاه‌های گازسوز به صورت نیمه اتومات در بازار عرضه شده اند.
روش کار شیرینگ پک تونلی دوگانه سوز
معمولا برای بسته بندی محصولات از دستگاه شیرینگ پک تونلی دوگانه سوز استفاده میشود به این دلیل که اگر به هر دلیلی در خط تولید وقفه ای ایجاد شد، با جایگزین کردن سوخت، بتوان عملیات تولید را ادامه داد.
انرژی مصرفی یک دستگاه شیرینگ پکدر کوره آن 95 درصد می باشد. ابتدا نایلون محصول را احاطه میکند و فرایند بسته بندی آغاز میشود.
دستگاه شیرینگ پک تونلی برقی
دستگاه شیرینگ پک تونلی برقی مجهز به المنت هایی می باشد که وظیفه تولید گرمای مورد نیاز برای چسباندن نایلون به محصولات بسته بندی شده را برعهده دارد. نحوه کار با این دستگاه بسیار آسان است و اصولا پس از تنظیمات دقیق، دیگر نیازی به چک کردن آن نیست و دستگاه به صورت اتومات کار خود را انجام می دهد.
شیرینگ پک تونلی برقی گرما را به صورت یکسان توزیع می کند و درجه حرارت آن به گونه ای تعبیه شده که هیچ آسیبی به محصول نمی رساند. زمانی از این دستگاه استفاده می شود که تیتراژ محصول بالا می باشد و از ابعاد بزرگی برخوردار است.
حتماً بخوانید: شیرینگ پک کابینتی
همچنین در این دستگاه اگر مشکلی به وجود آید، کار را متوقف میکند و اطلاعات کاملی از ایراد را برای قسمت های کنترل ارسال می نماید.
دستگاه شیرینگ پک تونلی بزرگ
ویژگی های دستگاه شیرینگ پک تونلی
از مهم ترین ویژگی های شیرینگ پک های تونلی می توان به مقرون به صرفه بودن آنها اشاره کرد. شیرینگ های تونلی در مدل برقی دوازده کیلو وات و در مدل های گازی سه کیلو وات انرژی مصرف می کنند. به منظور سهولت در جا به جایی چرخ هایی برای آنها در نظر گرفته شده است.
رنگ استاتیک دستگاه آن را در برابر ضربه مقاوم می کند. دستگاه های شیرینگ تونلی مجهز به تیغه دوخت آلومینیوم سه لبه نیز هستند. سیستم گاز هوشمند و قابلیت کنترل کردن درجه حرارت از دیگر وِیژگی های این دستگاه های بسته بندی است.
تنظیمات دستگاه شیرینگ پک
دستگاه شیرینگ پک تونلی برای استفاده در صنایع بزرگ و مدل کابینی برای صنایع کوچک تر کاربرد دارد. هر کدام از این دستگاه‌ها تنظیمات و اجزای خاص خود را دارند. در ادامه با اجزا و تنظیمات هر یک از آنها آشنا می‌شویم.
