ماشین دریل رادیال چیست ؟
فهرست مطالب

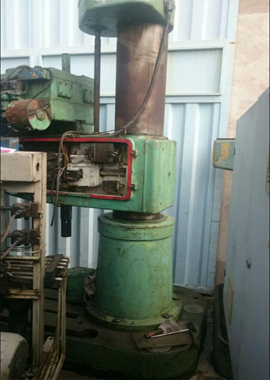

دریل رادیال
ماشین های دریل رادیال ماشین هایی از نوع دریل میباشند که کالاسکه ( گیربکس ) به منظور حرکت شعاعی بر روی بازویی که حول ستون خود میچرخد ، حرکت میکند . این نوع مکانیزم حرکتی ، به منظور سوراخکاری نقطه به نقطه بر روی قطعات بزرگی که امکان سوراخکاری با دریل ستونی و یا دریل های مگنت پرتابل نیست ، بکار میرود.
این نوع ماشین ها از مدل های بسیار ابتدایی در بخش ماشین ابزار ولی درعین حال ضروری در تولیدات صنعتی به حساب می آیند. در ماشین های دریل رادیال می توان گیربکس را در جهات مختلف به حرکت در آورد و بر اساس محل سوراخکاری مورد نظر عملیات ماشینکاری را انجام داد. این نوع عملکرد زمان سوراخکاری و دقت را به مراتب در مقایسه با ماشین آلات دیگر کاهش خواهد داد. دریل های رادیال در انواع و سایز های مختلفی ساخته میگردد.
در ایران از دریل رادیال در بخش قالبسازی که درکارگاه های کوچک به منظور سوراخکاری قطعات کوچک قالب استفاده می شود میتوان از رادیال های بازو 80 با مته 40 بهره برد . چرا که این نوع دریل های رادیال از قیمت و ابعاد کمتری برخوردارند و میتوانند در فضاهای کوچکتر مورد استفاده قرار بگیرند. مشاهده شده در برخی موارد دریل های رادیال با ابعاد بزرگتر مانند طول بازوی 130 و 140 در بازار ایران عرضه شده که تفاوت چندانی در بخش گیربکس ، قطر ستون ، ارتقای بازو و یا المان های تاثیر گذار در بخش توان و دقت ماشین در آنها لحاظ نگردیده است.
با خرید دستگاهی بزرگتر و قیمت نه چندان بالاتر در ابتدا امری خوشایند است ولی در ادامه اعلام این نکته ضروری است که بر اساس مهندسی ساخت المان های اصلی باید تناسب ساختاری با یکدیگر داشته باشند که مستقیما در قیمت تمام شده تاثیر میگذارند و قیمت محصول را افزایش میدهند.
صنعتگران باید بدانند دریل رادیال ها باید براساس جدول سوارخکاری که نوع مته ، سوراخ و میزان پیشروی استاندارد برای آنها تعیین شده است ، کار کنند. کالاسکه به خصوص در مواقعی که درانتهای بازو قرار دارد و درحال عملیات سوراخکاری است ، بیشترین حجم فشار به ستون ، بازو و گیربکس را وارد مینماید .
زمانی که مته کند باشد و حجم سوراخکاری عمیق افزایش پیدا میکند و بدین صورت عمر محصول و در نتیجه کارایی ماشین رادیال را با مشکلاتی روبرو خواهد کرد. بنابراین بر اساس کار و حجم تولید و نوع متریال دستگاه ، انتخاب کنید و مورد استفاده قرار دهید که این امر سرمایه گذاری شما را با بهره وری چند درصدی مواجه مینماید.
از مزایای استفاده از دستگاه دریل رادیال این است که میتوان قطعه را بر روی زمین با فیکسچر ست و عملیات سوراخکاری را انجام داد. زمانی از این عملکرد میتوان استفاده کرد که قطعات بزرگ یا بسیار سنگین است .
دریل رادیال یک دستگاه است که برای سوراخ کردن یا تغییر شکل از آن استفاده می شود .با توجه به طبقه بندی ساختار ابزار ماشین ، مته شعاعی دریل رادیال به دو دسته هیدرولیک و مکانیکی تقسیم می گردد.
معرفی ماشین های دریل رادیال
دریل رادیال ابزار هایی هستند که این ابزار از خانواده دریل (همان سوراخ کردن ) است. ماشین دریل رادیال در گیربکس برای حرکت شعاعی به روی بازو حول ستون خود چرخش دارد.در این ماشین می توان گیربکس را در جهات مختلف به حرکت در آورد و بر اساس محل سوراخکاری مورد نظر عملیات ماشینکاری را انجام داد.چون این نوع دریل های رادیال از قیمت و ابعاد کمتری برخوردارند و می توانند در فضاهای کوچکتر هم مورد استفاده قرار بگیرند.
دریل های رادیال می توانند با کارایی های مختلفی ساخته شوند مانند:
کلگلی زاویه خور Swivel head و یا ستون متحرک Moving column
کاربرد دریل رادیال در صنایع مختلف : در نفت، گاز، پتروشیمی، ساخت سوله و استراکچر و سازه های فضایی، قالبسازی، خودرو سازی، ریخته گری ، ساخت لوله ها و سازه های بزرگ ، تراشکاری و مواردی دیگر …. از دریل رادیال استفاده فراوانی می شود.
برترین برند دریل رادیال در بازار ایران در مقایسه با کیفیت و قیمت مناسب را می توان دریل رادیال چین و چک اشاره کرد، این نوع دریل ها به مدت 25 سال است که در ایران ارائه می گردد .
برای خرید دریل رادیال به چه نکاتی دقت کنیم :
- در ساختار ماشین به عنصر ریخته گری طراحی بدنه، همگام بودن اجزا دستگاه با یکدیگر مانند قطر ستون، طول بازو، گیربکس، تعداد دور و ….. حتماً دقت شود.
- شرکت داخلی به منظور دریافت خدمات بعد از فروش و داشتن قطعات یدکی
- میزان محبوبیت آن برند در بازار داخلی و میزان فروش آن
- قیمت و شرایط فروش
در دریل های رادیال سیستم قفل کردن و باز کردن گیربکس و بازو در مراحل مختلف می تواند به صورت دستی و یا هیدرولیک انجام شود.
در نوع استفاده از هیدرولیک مزایایی وجود دارد که در زیر به آنها اشاره می کنیم :
- سهولت بیشتر برای اپراتور
- فشار یکسان در طول پروسه ماشینکاری و در نتیجه عملکرد مناسب و عمر طولانی تر قطعات دستگاه
- استحکام بیشتر در قفل کردن و عدم خیزش کالاسکه و در نتیجه عمر بیشتر ابزار و کیفیت سوراخکاری بیشتر
مشخصات فنی دستگاه
- قطعات حساس دستگاه بوسیله ماشین آلات دقیق ساخته شده است که باعث افزایش دقت دستگاه در حین کار می شود.
- کنترل های الکتریکی و مکانیکی دستگاه جهت دسترسی آسان در یک قسمت متمرکز شده است و رنگ آمیزی دستگاه با تکنولوژی جدید ، ظاهری زیبا به ماشین بخشیده است.
- قطعات اصلی دستگاه از فولاد سختکاری شده با مقاومت بالا ساخته شده اند که طول عمر دستگاه را تضمین می کند .
- دستگاه دارای قفل هیدرولیک جهت سهولت کار با دستگاه می باشد. گیربکس و سیستم باردهی اتوماتیک 16 سرعته و باردهی دستی باعث بالا رفتن بازده دستگاه و اقتصادی شدن عملیات سوراخ کاری می گردد .
