اسکریپر چیست و چه کاربردهایی دارد؟

معرفی اسکریپر:

یکی از ماشین آلات عمرانی می باشد که اکثراً در پروژه های راهسازی کاربرد دارد. این ماشین آلات می توانند مواد را در مسافت های حمل متوسط تا زیاد، گودبرداری، بارگیری، حمل و باراندازی کنند و عموماً به عنوان یک گزینه اقتصادی برای کارهای برون شهری پیشنهاد می گردد.

اﺳﻜﺮﻳﭙﺮﻫﺎ در زﻣـﻴﻦ ﻫـﺎﻳﻲ ﻛـﺎرﺑﺮد دارﻧـﺪ ﻛـﻪ ﻋﺎری از ﺳﻨﮓ ﻫﺎی درﺷﺖ ﺑﺎﺷﻨﺪ. ماشین آلاتی می باشند که از آنها برای عملیات تسطیح و مکان هایی که بکارگیری بولدوزر اقتصادی نمی باشد استفاده می گردد.

زیرا در مناطقی که فاصله حمل متوسط است نه از بلدوزر می توان استفاده کرد و نه از ماشین آلاتی با سرعت زیاد چرا که اقتصادی نیست. در واقع نوعی ماشین حفاری به حساب می آیند.

اسکریپرهای چرخ زنجیری و یا چرخ لاستیکی می تواند چرخ زنجیری و یا چرخ لاستیکی باشد. اگر زﻣﻴﻦ ﻣﻮرد ﻧﻈﺮ ﻧﺮم و ﻓﺎﺻﻠﻪ ﺣﻤﻞ ﻛﻢ ﺑﺎﺷﺪ، از ﺗﺮاﻛﺘﻮر ﺑﺎ ﭼﺮخﻫﺎی زﻧﺠﻴﺮی اﺳﺘﻔﺎده میشود. فاصله حمل اقتصادی در اسکریپرهای چرخ زنجیری ۱۰۰ الی ۱۲۰ متر می باشد.

همچنین فواصل حمل بالای ۳۰۰ متر در اسکریپرهای چرخ زنجیری توصیه نمیشود. در صورتی که فاصله حمل بیش از ۳۰۰ متر باشد از تراکتور ﭼﺮخ ﻻﺳﺘﻴﻜﻲ جهت ﺣﻤﻞ ﺧﺎک استفاده می شود.

تاریخچه :

این ماشین اولین بار در سال ۱۹۴۶ میلادی در کارخانه صنایع تولید ماشین آلات ساختمانی و راه سازی CATERPILLAR تولید شد.

در ابتدا سرعت این ماشین از چند کیلومتر تجاوز نمی کرد.

امّا امروزه  سرعت اسکریپرها با تراکتور چرخ لاستیکی به ۵۵ کیلومتر در ساعت نیز می رسد.

می توانند مواد را در مسافت های حمل متوسط تا زیاد،گودبرداری،بارگیری،حمل و باراندازی کنند.

عموماً به عنوان یک گزینه اقتصادی برای کارهای برون شهری پیشنهاد می گردد.

در زﻣـﻴﻦ ﻫـﺎﻳﻲ ﻛـﺎرﺑﺮد دارﻧـﺪ ﻛـﻪ ﻋﺎری از ﺳﻨﮓ ﻫﺎی درﺷﺖ ﺑﺎﺷﻨﺪ.

ماشین آلاتی می باشند که از آنها برای عملیات تسطیح و مکان هایی که بکارگیری بولدوزر اقتصادی نمی باشد استفاده می گردد.

زیرا در مناطقی که فاصله حمل متوسط است نه از بلدوزر می توان استفاده کرد و نه از ماشین آلاتی با سرعت زیاد چرا که اقتصادی نیست.

در واقع اسکریپرها نوعی ماشین حفاری به حساب آمده اند.

این ماشین توانایی انجام کار ۵ ماشین را دارد که عبارت اند از:

الف:کندن مواد خاکی(بولدوزر)

ب:بارگیری خاک کنده شده(لودر)

ج:حمل مواد حفاری شده( کامیون ها یا واگن ها)

د:قادر به تسطیح سطح راه هنگام تخلیه و پخش مواد بارگیری شده است(گریدر )

ه:می تواند جاده را کوبیده وغلتک بزند(غلتک)

تقسیم بندی اسکریپرها بر حسب نوع موتور:در این نوع تقسیم بندی اسکریپرها به دو دسته کلی تقسیم بندی می شوند که عبارت اند از:الف: اسکریپرهایی که خود دارای موتور به منظور تولید قدرت حرکتی می باشند.ب: اسکریپرهایی که بوسیله تراکتور کشیده یا هل داده می شوند.

چرخ تراکتور اسکریپر:

چرخ تراکتور می تواند چرخ زنجیری و یا چرخ لاستیکی باشد.

اگر زﻣﻴﻦ ﻣﻮرد ﻧﻈﺮ ﻧﺮم و ﻓﺎﺻﻠﻪ ﺣﻤﻞ ﻛﻢ ﺑﺎﺷﺪ، از ﺗﺮاﻛﺘﻮر ﺑﺎ ﭼﺮخﻫﺎی زﻧﺠﻴﺮی اﺳﺘﻔﺎده می گردد.

فاصله حمل اقتصادی در اسکریپرهای چرخ زنجیری ۱۰۰ الی ۱۲۰ متر می باشد.

همچنین فواصل حمل بالای ۳۰۰ متر در اسکریپرهای چرخ زنجیری توصیه نمی گردد.

در صورتی که فاصله حمل بیش از ۳۰۰ متر باشد از تراکتور ﭼﺮخ ﻻﺳﺘﻴﻜﻲ جهت ﺣﻤﻞ ﺧﺎک استفاده می شود.

 اسکریپر با تراکتور چرخ لاستیکی بر خلاف تراکتور چرخ زنجیری معمولاً به کمک بولدوزر  بارگیری می شوند.

دلیل این امر آن است که اسکریپر با تراکتور چرخ لاستیکی دارای قدرت کششی تراکتور چرخ زنجیری نمی باشد.

امروزه در بیشتر پروژه ها از اسکریپرها با تراکتور چرخ لاستیکی استفاده می شود وﺗﺮاﻛﺘﻮر ﭼﺮخ زﻧﺠﻴﺮی ندرتاً ﻛﺎرﺑﺮد دارد.

انواع اسکریپر:۱: تک موتوره (Single-Engine Wheeled Scrapers)۲: دو موتوره با جفت محور متحرک (Dual-Engine Wheeled Scrapers)۳:یک سر گیردار (دو محوری)۴: کش-واکش (Push-Pull Scrapers)۵: بالابر (نقاله دار)

(Elevating Scrapers)۶: سه محوری (Three axle Scrapers)۷: سوراخ کن (Auger Scrapers)

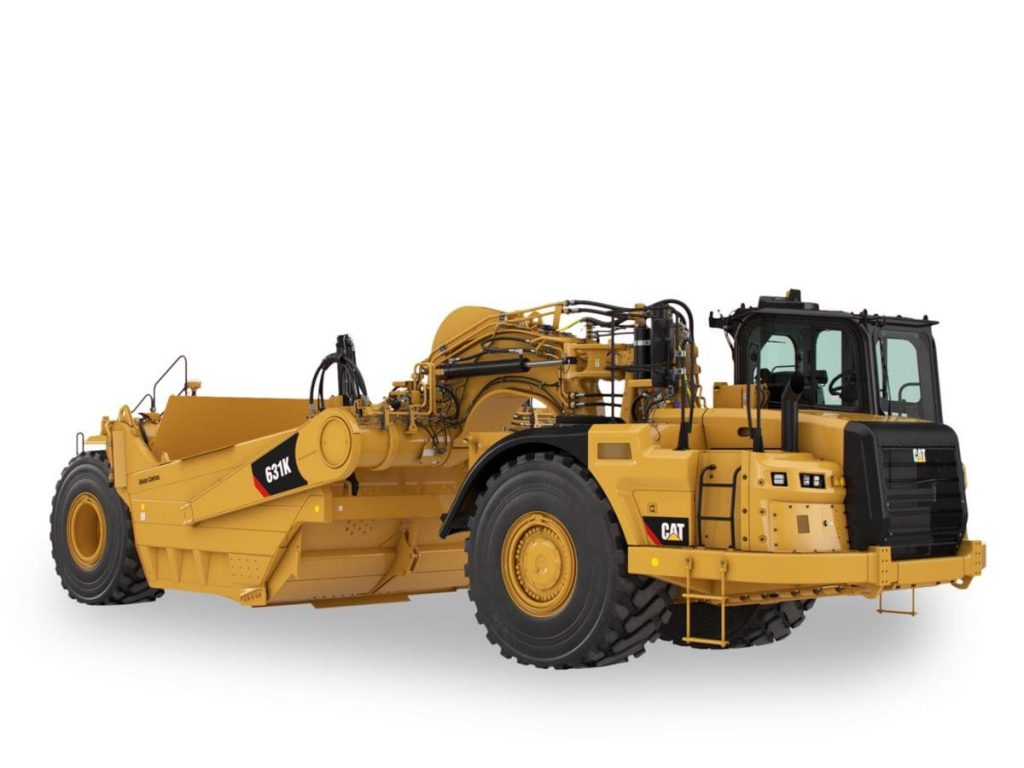

۱: تک موتوره (Single-Engine Wheeled Scrapers):

تک موتوره دومحوری از یک تراکتور تک محوره استفاده میکنند و به دلیل مسئله تعادل این تراکتور بدون اسکریپر مربوطه قادر به حرکت نیست.

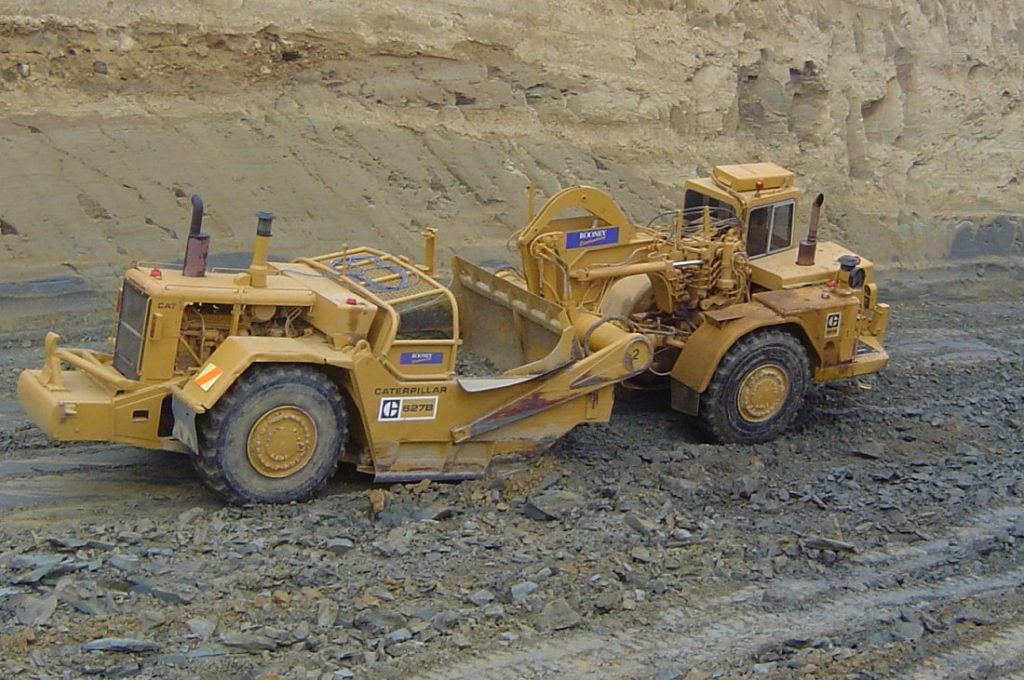

۲: اسکریپرهای دو موتوره با جفت محور متحرک (Dual-Engine Wheeled Scrapers):

در اسکریپرهای با جفت محور متحرک، هم چرخ های تراکتور و هم چرخ های می چرخند. این واحدها معمولا به دو موتور مجهزند و همین توان اضافی و داشتن جفت محور محرک، سبب می شود که نیروی کشش آنها بیش از چرخ معمولی باشد.

۳: اسکریپرهای یک سر گیردار (دو محوری):

در اسکریپر دو محوری یا طره ای از تراکتوری که فقط یک محور دارد استفاده می کنند. این گونه مقاومت ها غلتشی کمتر و قابلیت مانور بیشتری از سه محوره، که با تراکتور چهار چرخه متداول کشیده می شوند، دارند.

۴: اسکریپرهای کش-واکش (Push-Pull Scrapers):

کش-واکش، این دستگاه با جفت محور متحرکند که به وسایل اتصال مجهزند و در نتیجه دو اسکریپر میتوانند در بارگیری به هم کمک کنند.

۵: اسکریپرهای بالابر (نقاله دار) (Elevating Scrapers):

برای بارگیری بجای تراکتور کمکی از بالابری که در روی جام نصب شده است استفاده می کنند. کار بالابر بدین ترتیب است که خاک وارده به جام را از جلوی لبه جام بداخل آن می راند و در نتیجه کندن و پر شدن خاک در جام به سهولت انجام می گیرد. این اسکریپر را (Elevating scraper) می نامند.

۶: اسکریپرهای سه محوری (Three axle Scrapers):

توسط یک تراکتور چهار چرخه کشیده می شود که دو محوره پایدارتر است باعث بالاتر رفتن سرعت کار در مسافت جاده ها می شود.

۷: اسکریپر سوراخ کن (Auger Scrapers):

این دستگاه خود بارگیری که از یک مته در حال دوران در مرکز جام استفاده می کنند تا بالا بردن و توزیع خاکی که در بالای لبه های بُرنده جریان دارد به راحتی صورت گیرد.

مهمترین قسمت های این ماشین به ترتیب عبارت اند از:

الف: جام (bowl)

ب: محفظه جلویی جام (Aprone)

ج: ﺻﻔﺤﻪ تخلیه کننده جام (Ejector)

نکات مدیریتی انواع اسکریپرها:

الف: بین انواع اسکریپرهای متداول،نوع موتور یکسره گیردار در جاده حمل نسبتاً تخت به طول متوسط مناسب تر از بقیه است.

ب: در جاده های حمل طولانی و ناهموار انواع سه محوره سریع تر می باشند.

ج:این دستگاه ﺑﺎﻳﺪ ﺗﺎ ﺣﺪ اﻣﻜﺎ ن در ﺳﺮاﺷﻴﺒﻲ بارگیری بشوند تا نیروی واکشی لازم و زمان بارگیری کاهش پیدا کند.

د: برای جدا کردن خاک سخت،آن را پیش از بارگیری با شکافنده یا کلنگ زن خرد نمود.

ه: جاده در بهترین شرایط ممکن نگه داشته شود.بکارگیری تمام وقت یک گریدر در جاده حمل باعث افزایش تولید می شود.

و: جاده حمل به اندازه کافی عریض باشد تا بتوان حمل را در سرعتهای بالا بدون خطر انجام داد.در صورت امکان از جاده حمل یک طرفه استفاده بشود. یکی از ماشین آلات عمرانی می باشد که اکثراً در پروژه های راهسازی کاربرد دارد.

تاریخچه :

این ماشین اولین بار در سال ۱۹۴۶ میلادی در کارخانه صنایع تولید ماشین آلات ساختمانی و راه سازی CATERPILLAR تولید شد.
در ابتدا سرعت این ماشین از چند کیلومتر تجاوز نمی کرد.
امّا امروزه  سرعت اسکریپرها با تراکتور چرخ لاستیکی به ۵۵ کیلومتر در ساعت نیز می رسد.

معرفی :

این دستگاه می توانند مواد را در مسافت های حمل متوسط تا زیاد،گودبرداری،بارگیری،حمل و باراندازی کنند وعموماً به عنوان یک گزینه اقتصادی برای کارهای برون شهری پیشنهاد می گردد.این ماشین آلات در زﻣـﻴﻦ ﻫـﺎﻳﻲ ﻛـﺎرﺑﺮد دارﻧـﺪ ﻛـﻪ ﻋﺎری از ﺳﻨﮓ ﻫﺎی درﺷﺖ ﺑﺎﺷﻨﺪ.
می توانند ماشین آلاتی می باشند که از آنها برای عملیات تسطیح و مکان هایی که بکارگیری بولدوزر اقتصادی نمی باشد استفاده می گردد.
زیرا در مناطقی که فاصله حمل متوسط است نه از بلدوزر می توان استفاده کرد و نه از ماشین آلاتی با سرعت زیاد چرا که اقتصادی نیست.

در واقع این دستگاه نوعی ماشین حفاری به حساب آمده.
این ماشین توانایی انجام کار ۵ ماشین را دارد که عبارت اند از:
الف:کندن مواد خاکی(بولدوزر)
ب:بارگیری خاک کنده شده(لودر)
ج:حمل مواد حفاری شده( کامیون ها یا واگن ها)
د:قادر به تسطیح سطح راه هنگام تخلیه و پخش مواد بارگیری شده است(گریدر )
ه:می تواند جاده را کوبیده وغلتک بزند(غلتک)

انواع اسکریپر:

مهمترین انواع این ماشین عبارت اند از:
الف: تک موتوره
ب: دو موتوره با جفت محور متحرک
ج:یک سر گیردار(دو محوری)
د: کش-واکش
ه:بالابر(نقاله دار)
و: سه محوری
در اسکریپر دو محوری یا یکسر گیردار از تراکتوری که تنها یک محور دارد استفاده شده است.

چرخ تراکتور اسکریپر:

چرخ های تراکتور می تواند چرخ زنجیری و یا چرخ لاستیکی باشد.
اگر زﻣﻴﻦ ﻣﻮرد ﻧﻈﺮ ﻧﺮم و ﻓﺎﺻﻠﻪ ﺣﻤﻞ ﻛﻢ ﺑﺎﺷﺪ، از ﺗﺮاﻛﺘﻮر ﺑﺎ ﭼﺮخﻫﺎی زﻧﺠﻴﺮی اﺳﺘﻔﺎده می گردد.
فاصله حمل اقتصادی در چرخ های زنجیری ۱۰۰ الی ۱۲۰ متر می باشد.
همچنین فواصل حمل بالای ۳۰۰ متر در اسکریپرهای چرخ زنجیری توصیه نمی گردد.

در صورتی که فاصله حمل بیش از ۳۰۰ متر باشد از تراکتور ﭼﺮخ ﻻﺳﺘﻴﻜﻲ جهت ﺣﻤﻞ ﺧﺎک استفاده می شود. با تراکتور چرخ لاستیکی بر خلاف تراکتور چرخ زنجیری معمولاً به کمک بولدوزر  بارگیری می شوند.
دلیل این امر آن است که اسکریپر با تراکتور چرخ لاستیکی دارای قدرت کششی با تراکتور چرخ زنجیری نمی باشد.امروزه در بیشتر پروژه ها از اسکریپرها با تراکتور چرخ لاستیکی استفاده می شود وﺗﺮاﻛﺘﻮر ﭼﺮخ زﻧﺠﻴﺮی ندرتاً ﻛﺎرﺑﺮد دارد.

نکات مدیریتی انواع اسکریپرها:

الف:بین انواع این دستگاه متداول،نوع موتور یکسره گیردار در جاده حمل نسبتاً تخت به طول متوسط مناسب تر از بقیه است.

ب:در جاده های حمل طولانی و ناهموار انواع سه محوره سریع تر می باشند.

ج: ﺑﺎﻳﺪ ﺗﺎ ﺣﺪ اﻣﻜﺎ ن در ﺳﺮاﺷﻴﺒﻲ بارگیری بشوند تا نیروی واکشی لازم و زمان بارگیری کاهش پیدا کند.

د:برای جدا کردن خاک سخت،آن را پیش از بارگیری با شکافنده یا کلنگ زن خرد نمود.

ه:جاده در بهترین شرایط ممکن نگه داشته شود.بکارگیری تمام وقت یک گریدر در جاده حمل باعث افزایش تولید اسکریپر می شود.

و:جاده حمل به اندازه کافی عریض باشد تا بتوان حمل را در سرعتهای بالا بدون خطر انجام داد.در صورت امکان از جاده حمل یک طرفه استفاده بشود.

لینک خرید اسکریپر DME 4100

مشخصات فنی :
– عرض کار 3 متر
– حجم باکت 11 متر مکعب
– قدرت مورد نیاز جهت کارکرد 155 تا 165 اسب بخار
– مجهز به پمپ هیدرولیک دنده ای و گیر بکس ایتالیایی
– مجهز به 11 ریپر با آلیاژ مقاوم در برابر کشش و تنش
– مجهز به مالبند چرخشی

نحوه عملکرد:

در هر مکان ساخت و ساز انواع وسیعی از تجهیزات سنگین را مشاهده خواهید کرد و یکی از بزرگترین آنها هستند. در حالی که بعضی از ماشینهایی که در سایتها مشاهده می کنید ، مانند بولدوزر و بک لاین دقیقاً آنچه را که توسط ظاهر خود انجام می دهند ، به شما می گویند ، با استفاده از کابین رو به جلو خود یک واگن بزرگ را می کشید ، چیزی به شما نمی دهد.

در آن بخش واگن بزرگ و سنگین دستگاه های اسکریپر ، چند شاخک تیغدار  در قسمت گودبردار قرار دارد.با باز شدن تیغه ها دروازه ای از هم، تیغ  خاک زمین را با حرکت به جلو به جلو پرتاب میکندو مواد خاکبرداری شده را به داخل واگن هدایت میکند. دروازه سپس بسته می شود و می تواند خاک را برای دور ریختن حمل کنند.

زمانی که مخزن خاک پر شد این کار متوقف میشود تا خاک مجدد خالی شود

ویژگی منحصر بفرد این دستگاه:

یادآوری این نکته حائز اهمیت است که چندین ماشین دیگر وجود دارد که در نگاه اول کار مشابهی را انجام می دهند ، به عنوان مثال بولدوزر ، اما وقتی صحبت از خراش دادن سطح می شود ، هیچ چیز به اندازه کارآمد نیست. قابلیت خراش دادن و جدا کردن مواد با یک دستگاه واحد ، دستگاه قراضه را از هم جدا می کند ، اما گزینه های دیگر را از بین می برد.
